Кроме построения сплайнов по периметру модели, можно создать единичные сплайны для отдельных локонов (например, челки). В этом случае необходимо снять флажок Interpolate(Интерполяция) в свитке General Parameters(Общие параметры) и настроить отображение локона, используя свиток Multi Strand Parameters(Параметры локонов).

На рис. 2.72 представлена модель головы с созданными волосами.

Рис. 2.72.Результат визуализации модели головы вместе с волосами

В качестве самостоятельного задания попробуйте создать прическу, используя выделенные полигоны на уровне редактирования подобъектов модификатора Hair and Fur(Волосы и мех) и инструменты свитка Styling(Стиль). Кроме того, нажав кнопку Load(Загрузить) в области Presets(Предустановки) свитка Tools(Сервис), можно загрузить предварительно сохраненные стили причесок, а щелкнув на кнопке Save(Сохранить) – сохранить созданную прическу. Эта возможность является хорошим способом создания базовых параметров для последующего их редактирования и точной настройки с учетом особенностей модели.

Модель головы с волосами представлена в файле hair_end.max, который находится в папке Examples\Глава 02\Hairприлагаемого к книге DVD.

Примечание

На DVD, прилагаемом к книге, находятся также еще четыре видеоурока, посвященных моделированию: «Урок 16. Моделирование микроволновой печи», «Урок 17. Создание автомобильного диска при помощи NURBS-моделирования», «Урок 18. Моделирование колеса автомобиля при помощи полигонов» и «Урок 19. Моделирование шины для колеса автомобиля». В папках Microwave, NURBS_disk и Poly_disk, которые находятся в папке Examples\Глава 02 прилагаемого DVD, расположены сцены примеров, показанных в этих видеоуроках.

• Окно Material Editor (Редактор материалов)

• Материал типа Standard (Стандартный)

• Создание сложных материалов

• Использование текстурных карт

Материалы, используемые в 3ds Max, позволяют имитировать внешний вид предметов реального мира, а именно такие их свойства, как цвет, сглаженность, мягкость, прозрачность, свечение и др. Эта глава посвящена описанию основных способов работы с материалами и возможностей окна Material Editor(Редактор материалов).

Примечание

Из видеоурока «Урок 20. Материалы и текстурные карты», который находится на DVD, прилагаемом к книге, вы сможете узнать, как использовать материалы и текстурные карты.

Material Editor(Редактор материалов) – это окно диалога, позволяющее создавать, редактировать и присваивать материалы объектам сцены. Редактор материалов является расширенной средой, в которой все типы процедурных и текстурных карт и материалов выступают подключаемыми компонентами.

Окно Material Editor(Редактор материалов) можно вызвать, выполнив команду Rendering→ Material Editor(Визуализация → Редактор материалов), щелкнув на кнопке Material Editor(Редактор материалов)

главной панели инструментов или нажав клавишу М.

Окно Material Editor(Редактор материалов) состоит из ячеек образцов материалов, кнопок инструментов управления и области свитков (рис. 3.1).

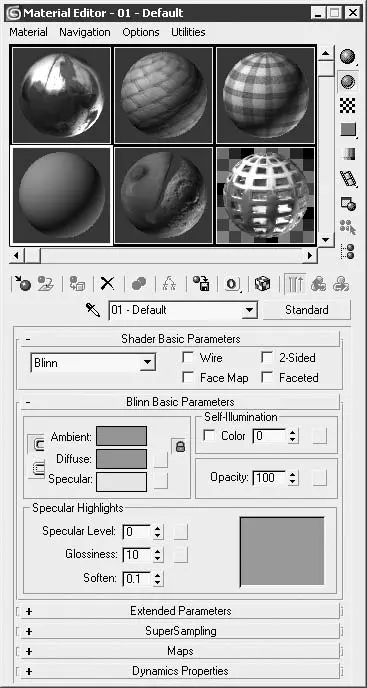

Рис. 3.1.Окно диалога Material Editor (Редактор материалов)

По умолчанию при работе над новой сценой Material Editor(Редактор материалов) показывает шесть ячеек с образцами материалов. Щелчок на ячейке активизирует ее и изменяет цвет ее границы на белый. Если ячейка образца содержит материал, который используется в сцене, то в ее углах помещаются белые треугольники. Позиция в иерархии материалов при переключении между окнами образцов запоминается.

В Material Editor(Редактор материалов) доступны 24 ячейки материалов. По умолчанию отображается только шесть из них. Просмотреть остальные ячейки можно, используя вертикальную и горизонтальную полосы прокрутки либо изменив в настройках окна количество отображаемых ячеек. Для этого нажмите кнопку Options(Параметры) (в правой части окна Material Editor(Редактор материалов)) или выполните команду Options→ Options(Параметры → Параметры) и в появившемся окне Material Editor Options(Параметры редактора материалов) установите переключатель Slots(Слоты) в одно из положений – 3× 2, 5× 3или 6× 4.

В зависимости от своего назначения сцене материалы 3ds Max имеют три «температуры»: «горячую», «теплую» и «холодную». Если материал применяется в сцене, он считается «горячим», если является копией материала, используемого в сцене, – «теплым», а если не используется – «холодным» (рис. 3.2).

Рис. 3.2.Ячейки образцов материалов: «холодного» (а) , «теплого» (б) и «горячего» (в)

«Горячие» материалы отмечены в окнах образцов материалов четырьмя белыми треугольниками. «Теплым» материал становится при копировании материала с помощью кнопки Make Material Сору(Сделать копию материала) или перетаскивания образца материала из одной ячейки в другую. Скопированный («теплый») материал имеет то же имя, что и оригинал, но не связан напрямую со сценой. Его редактирование не влияет на текущее состояние сцены. «Холодный» материал отличается от «теплого» только тем, что не разделяет имя с уже существующим в текущей сцене и не присвоен ни одному объекту сцены.

Совет

При редактировании «горячего» (назначенного) материала рекомендуется использовать его «теплую» версию. Для этого делается копия образца материала, производятся все изменения и затем она назначается соответствующему объекту в сцене как новый «горячий» материал.

После выбора ячейки с образцом материала, можно присвоить его объекту, выделенному в окне проекции. Для этого щелкните на кнопке Assign Material to Selection(Назначить материал выделенным объектам), расположенной ниже ячеек с образцами материалов, или выполните команду Material→ Assign to Selection(Материал → Назначить выделенным объектам). Существует более простой и наиболее применяемый способ: перетащить материал из ячейки образца на объект расположенный в окне проекции.

Как только материал присваивается объекту сцены, он автоматически попадает в библиотеку материалов, которая сохраняется вместе с файлом сцены. Находясь в этой библиотеке, он может не отображаться в ячейках с образцами материала.
