Существуют три теневые характеристики материала Standard(Стандартный).

• Ambient(Цвет подсветки) – цвет объекта, освещенного рассеянным светом. Хотя значение подсветки представляет затененную часть материала, оно существенно влияет на поверхность, так как обычно в заданный момент времени под воздействием прямого света находится только небольшая часть объекта.

• Diffuse(Цвет рассеивания) – цвет объекта, освещенного прямым светом. Оказывает наибольшее влияние на вид материала и его проще всего определять. Это цвет, на который ссылаются при описании материала в реальной жизни.

• Specular(Цвет зеркального отражения) – цвет пятна отражения. Цвет зеркального отражения смешивается с цветом подсветки. Такая смесь варьируется от материала к материалу, но обычно окрашена в цвет рассеивания (или цвет блика) с небольшой насыщенностью или бесцветна (белая). Влияние, которое цвет зеркального отражения оказывает на материал, прямо связано со значением параметра Specular Level(Уровень блеска).

Слева от цветов расположены кнопки, позволяющие заблокировать цвета, чтобы они оставались одинаковыми. После этого настройка одного цвета влияет на цвет другого.

Совет

Несмотря на то что Diffuse (Цвет рассеивания) и Ambient (Цвет подсветки) блокированы по умолчанию, не стоит оставлять их одинаковыми, если вы не стремитесь получить материал яркого пластика. Сделав Ambient (Цвет подсветки) темнее, чем Diffuse (Цвет рассеивания), вы усилите затенение и создадите более естественную визуализацию.

Настройки характеристик зеркального блика материала представлены в области Specular Highlights(Зеркальные блики). Данные значения объединяются для создания общего характера яркости с эффектом, графически показанным кривой Highlight(Подсветка). Рассмотрим параметры данной области.

• Specular Level(Уровень блеска) – яркость блика.

• Glossiness(Глянец) – размер пятна блика на поверхности материала. Большие значения создают вид более гладкого и блестящего материала, в то время как их уменьшение имитирует матовые поверхности.

• Soften(Размытие) – размытие пятна блика на поверхности материала. Если материалы обладают слабым матовым блеском, стоит использовать более высокие значения размытия и наоборот.

Кроме рассмотренных выше, существуют другие параметры, позволяющие дополнительно настраивать материал.

• Wire(Каркас) – визуализация объекта, которому назначен материал, производится в режиме каркасного отображения (рис. 3.6, а ). Поверхность каркаса является гладкой вдоль грани, ребро которой он очерчивает. Применяется для имитации проволочных моделей, плетеных корзин и т. д.

• Face Map(Карта грани) – присваивает материал с применением текстурных карт к каждой грани объекта (рис. 3.6, б );

• 2-Sided(Двусторонний) – заставляет визуализатор игнорировать нормали граней поверхности и визуализировать обе стороны объекта. Данный параметр предназначен для геометрий и поверхностей, которые просматриваются насквозь, например стекло или проволочный каркас (рис. 3.6, в ).

• Faceted(Огранка) – выключает сглаживание ребер и придает объекту граненый вид (рис. 3.6, г ).

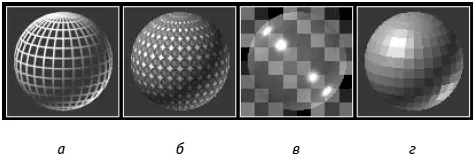

Рис. 3.6.Визуализация материала в режиме: Wire (Каркас) (а) , Face Map (Карта грани) (б) , 2-Sided (Двусторонний) (в) и Faceted (Огранка) (г)

В свитке Basic Parameters(Основные параметры) также находятся параметры Self-Illumination(Собственное свечение) и Opacity(Непрозрачность).

Параметр Self-Illumination(Собственное свечение) помогает создать иллюзию самостоятельного свечения посредством устранения компонента затенения материала, определяемого параметром Ambient(Цвет подсветки). Увеличение значения параметра Self-Illumination(Собственное свечение) уменьшает эффект рассеивания до тех пор, пока затенение не будет больше появляться. Если материал полностью самостоятельно светится (значение параметра Self-Illumination(Собственное свечение) равно 100), то на поверхности нет тени и везде, кроме бликов, используется рассеянный цвет.

По умолчанию все материалы непрозрачны на 100 %. Общую прозрачность материала можно определить, используя карту его непрозрачности. Когда карта непрозрачности активна, она перекрывает параметр Opacity(Непрозрачность), так как задает силу и размещение непрозрачности материала.

Параметры тонированной окраски управляют тем, какой метод (алгоритм) визуализации будет использоваться для оценки и затенения базовых цветов, а также сияния. Существует восемь типов тонирования оболочек объектов, представленных в раскрывающемся списке свитка Shader Basic Parameters(Основные параметры затенения).

• Blinn(По Блинну) (рис. 3.7, а ), Oren-Nayar-Blinn(По Оурену – Найару – Блинну) (рис. 3.7, б ), Phong(По Фонгу) (рис. 3.7, в ) – методы тонированной раскраски, обеспечивающие сглаживание граней и отображение зеркальных бликов на поверхности материала. Раскраска по Блинну или Фонгу в большинстве случаев применяется для создания стандартных материалов пластика, крашеных поверхностей, дерева, резины и т. п. При этом раскраска по Фонгу дает более мягкое сглаживание между гранями, рассчитывая нормали каждого пиксела поверхности. Окраска по Оурену – Найару – Блинну предоставляет дополнительные возможности, связанные с управлением яркостью цвета рассеивания, что позволяет получить большую гибкость в настройке материалов с шероховатой поверхностью (например, тканей).

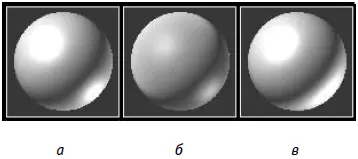

Рис. 3.7.Типы тонирования Blinn (По Блинну) (а) , Oren-Nayar-Blinn (По Оурену – Найару – Блинну) (б) и Phong (По Фонгу) (в)

• Metal(Металл) (рис. 3.8, а ), Strauss(По Штраусу) (рис. 3.8, б ) – применяются для имитации металлов и материалов с металлическим блеском (таких как стекло, сталь и т. п.). Цвет блика металлических материалов зависит от настроек цветового компонента Diffuse(Цвет рассеивания) и формы кривой блика. Форма кривой блика и результирующее сияние на поверхности существенно отличается от получаемого при режиме затенения Phong(По Фонгу), хотя значения сияния остается тем же. Особенность раскраски по Штраусу состоит в возможности применения ее не только для имитации металлических поверхностей.

Рис. 3.8.Типы тонирования Metal (Металл) (а) и Strauss (По Штраусу) (б)
