Для настройки карты Mix(Смешивание) используется свиток Mix Parameters(Параметры смешивания) (рис. 3.36).

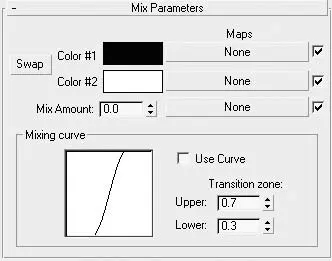

Рис. 3.36.Свиток Mix Parameters (Параметры смешивания) настроек карты Mix (Смешивание)

Параметры Color #1(Цвет 1) и Color #2(Цвет 2) задают цвет компонентов карты. При необходимости в области Maps(Карты текстур) можно выбрать две карты текстур для основного цвета и третью карту, которая будет играть роль маски для смешивания двух первых.

Параметр Mix Amount(Доля в смеси) определяет долю каждой карты в итоговом изображении.

Область Mixing curve(Кривая смешивания) позволяет управлять кривой смешивания двух карт.

Можно сделать замечательную модель, потратив много времени на создание деталей. Можно безукоризненно выставить свет и сделать многое другое, чтобы улучшить работу, но без хороших текстур вы не сможет добиться реалистичности.

Создание материала – как правило, долгий и кропотливый процесс со множеством экспериментов. Иногда приходится потратить не один час на то, чтобы сделать приемлемую текстуру. Редактор материалов в 3ds Max настолько хорош, что позволяет получить практически любую текстуру – все зависит только от ваших знаний и воображения.

Работа по созданию материалов не ограничивается возможностями программы 3ds Max, вам не обойтись без приложений растровой графики. Кроме того, существуют программы, позволяющие рисовать непосредственно на трехмерных объектах.

В этой главе вы познакомитесь с тем, как создавать реалистичные материалы и текстуры средствами программы 3ds Max.

В этом разделе рассмотрим, как при помощи небольшого трюка можно создать вполне приемлемый материал хрома. Хромированные детали очень эффектно смотрятся, поэтому их часто применяют в трехмерной сцене.

Примечание

В видеоуроке «Урок 21. Создание материала, имитирующего хром», который находится на DVD, прилагаемом к книге, показано, как создать материал, имитирующий хром.

Прежде чем говорить о создании материала, необходимо определиться с понятием хрома. Что такое хром? Это материал с высокой отражающей способностью и контрастностью, поэтому первое правило, которое нужно помнить при его использовании: для хромированного объекта важно окружение, то есть те предметы, которые будут отражаться в хроме. В данном случае возможно два варианта: смоделировать окружение (если его нет) или создать иллюзию присутствия рядом других предметов при помощи соответствующих текстурных карт.

Второе правило реалистичного хрома заключается в том, что объект, которому присваивается хромированный материал, должен иметь сглаженные формы. Например, на примитиве Box(Параллелепипед) значительно сложнее создать реалистичный хром, нежели на ChamferBox(Параллелепипед с фаской).

Рассмотрим создание материала хрома при помощи процедурной карты, то есть исключительно средствами программы 3ds Max.

Первое, что для этого понадобится, – объекты, с которыми вы будете работать. Для их создания сделайте следующее.

1. Выполните команду Create→ Extended Primitives→ Torus Knot(Создание → Сложные примитивы → Тороидальный узел).

2. Щелкните в окне проекции Top(Cверху) и создайте примитив Torus Knot(Тороидальный узел).

3. На небольшом расстоянии от первого постройте еще один примитив Torus Knot(Тороидальный узел). Два объекта нужны, чтобы они отражались друг в друге.

4. Для создания плоскости, на которой будут располагаться эти объекты, выполните команду Create→ Standard Primitives→ Plane(Создание → Простые примитивы → Плоскость).

5. Щелкните в левом верхнем углу окна проекции Top(Cверху) и переместите указатель мыши в нижний правый угол так, чтобы построенные ранее примитивы оказались на плоскости (рис. 3.37).

Рис. 3.37.Два примитива Torus Knot (Тороидальный узел) и примитив Plane (Плоскость)

Теперь можно переходить к непосредственному созданию материала.

Идея использования карты Gradient Ramp(Усовершенствованный градиент) основывается на простом наблюдении. В хромированном предмете, лежащем на плоскости, отражаются три пространства:

• снизу отражается плоскость, на которой лежит предмет;

• сверху – потолок, небо, то есть что-нибудь светлое;

• стороны отражают окружающие предметы и пространство, уходящее в даль (эти отражения по большей части темные, благодаря «жестким» отражениям).

Для построения материала хрома нужна бело-черно-белая текстура, которую легко создать и контролировать при помощи карты Gradient Ramp(Усовершенствованный градиент). Чтобы ее создать, выполните следующие действия.

1. Откройте Material Editor(Редактор материалов), щелкнув на кнопке

находящейся на панели инструментов, или выполнив команду Rendering → Material Editor(Визуализация → Редактор материалов).

2. Выберите ячейку со свободным материалом.

3. Разверните свиток Maps(Карты текстуры), щелкните на кнопке None(Отсутствует) рядом с картой Reflection(Отражение).

4. В открывшемся окне Material/Map Browser(Окно выбора материалов и карт) выберите из списка Gradient Ramp(Усовершенствованный градиент).

5. Настройте параметры материала, как показано на рис. 3.38.

Рис. 3.38.Настройки карты Gradient Ramp (Усовершенствованный градиент)

Разберем подробнее настройки этой карты. Прежде всего, нужно в раскрывающемся списке Gradient Type(Тип градиента) выбрать значение Linear(Прямой), а в Interpolation(Интерполяция) – строку Solid(Постоянная). После этого назначьте два цвета: белый и черный (или близкий к черному). Для этого дважды щелкните на ползунке под шкалой градиентного перехода и в открывшемся окне Color Selector(Выбор цвета) выберите нужный цвет. Соотношение цветов должно быть близким 1:2, то есть белый цвет должен занимать в два раза больше места, чем черный. Затем нужно повернуть карту на 90°, задав значение Wдля Angle(Угол) равным 90, и установить флажок Mirror(Зеркальное отображение) для координаты U. Чтобы избежать резкого перехода на стыке цветов, можно увеличить значение параметра Blur(Размытие). Можно также использовать карту Noise(Шум), чтобы еще больше сгладить резкий переход. В свитке Coordinates(Координаты) необходимо задать способ использования карты, установив переключатель в положение Environment(Окружающая среда), а из списка Mapping(Проекция), который определяет способ наложения координат, выбрать Spherical Environment(Сферическая фоновая), так как вы создаете карту для окружения. На этом с основными настройками можно закончить. В результате вышеописанных операций у вас должна получиться процедурная карта, подобная показанной на рис. 3.39.
