С. Тимофеев - Приемы создания интерьеров различных стилей

4. В окне проекций Top(Вид сверху) создайте источник света Daylight(Дневной свет). Напомню, что инструмент создания данного источника находится в первом разделе командной панели, в последнем подразделе — Systems(Системы) (см. рис. 4.54).

5. Создав источник, выделите его и перейдите к параметрам во втором разделе командной панели. Для начала — настроим параметры свитка Daylight Parameters(Параметры дневного света). Раскройте список вариантов типа освещения Sunlight(Солнечный свет), расположенный в верхней части свитка. Значение Standard(Стандартный) здесь необходимо заменить на mr Sun(Солнце). В нижней части свитка необходимо заменить значение Standard(Стандартный) параметра Skylight(Свет неба) на mr Sky(Небо). Метод изменения позиции ( Position) установите ручной ( Manual).

6. Измените позицию источника света так, чтобы он был направлен в окно. В то окно, которое расположено ближе к кровати. На рис. 9.17 показана позиция источника света в окне проекций Left(Вид слева).

7. Если сейчас выполнить визуализацию, то на кадре отобразится практически темная сцена с небольшим пятном света из окна. Раньше, для того чтобы настроить общий уровень освещения, мы создавали и устанавливали в сцене единый источник mr Sky Portal(Портал света неба). Сейчас мы создадим множество таких источников, правильно свяжем их между собой и установим в необходимые точки.

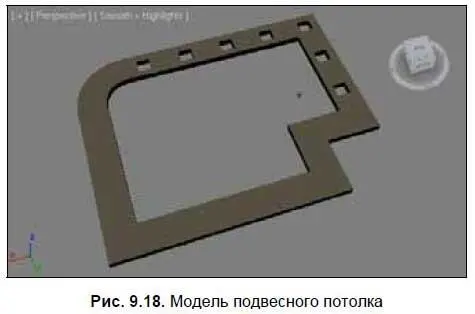

8. Выделите модель подвесного потолка в сцене (ее имя должно быть SShape03). Изолируйте данную модель. На рис. 9.18 показана изолированная модель подвесного потолка.

9. Выберите инструмент создания источника mr Sky Portal(Портал света неба) в третьем подразделе ( Lights) первого раздела командной панели (см. рис. 4.58). Создайте данный объект в окне проекций Top(Вид сверху) так, чтобы он был аккуратно помещен в один из проемов в форме подвесного потолка. Для этого понадобится не только аккуратно и точно создать площадь источника света, но и воспользоваться манипулятором движения, чтобы поместить источник в необходимую точку. На рис. 9.19 показана необходимая позиция первого источника.

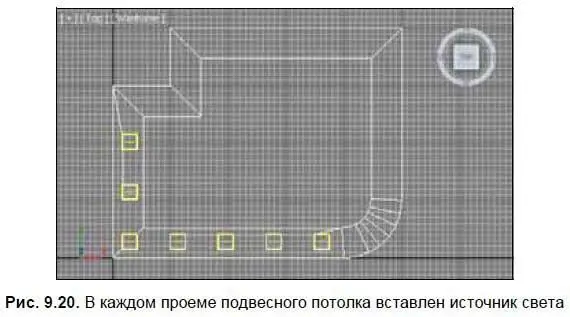

10. Далее необходимо правильно скопировать данный источник и разместить копии во всех остальных прорезях подвесного потолка. Копировать в данном случае удобнее всего методом передвижения с предварительно зажатой клавишей . Особо отмечу, что тип копии в этой ситуации надо использовать Instance(Образец). Это очень важно, т. к. позволит в дальнейшем настраивать интенсивность всех источников вместе, а не каждого в отдельности. В результате дублирования — каждая прорезь подвесного потолка должна быть с источником света (рис. 9.20).

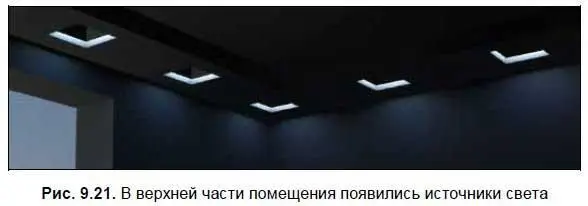

11. Выйдите из режима изоляции нажатием кнопки Exit Isolation Mode(Выйти из режима изоляции). Активируйте камеру (если она не активирована) и выполните визуализацию. На кадре — по-прежнему темное помещение, но в верхней его части, под потолком, заметны включенные источники (рис. 9.21).

12. Чтобы данные источники действительно выглядели таковыми, а главное — освещали интерьер, необходимо настроить некоторые параметры. Закройте окно с кадром визуализации, выделите любой из созданных источников в форме подвесного потолка и перейдите к его параметрам.

Здесь, прежде всего, раскройте свиток Advanced Parameters(Дополнительные параметры) и установите здесь галочку Visible to Renderer(Видимый для визуализатора) (рис. 9.22). Это позволит отображать яркую поверхность источника света в нише подвесного потолка.

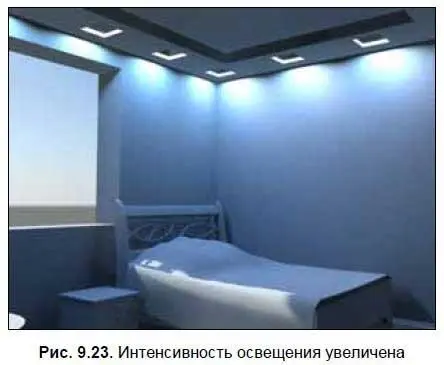

13. Перейдите выше, в свиток mr Skylight Portal Parameters(Параметры портала небесного света), и увеличьте значение параметра Multiplier(Усилитель) примерно до 200 единиц. Запустите визуализацию. На кадре отображается сцена, освещенная несколькими небольшими источниками (рис. 9.23).

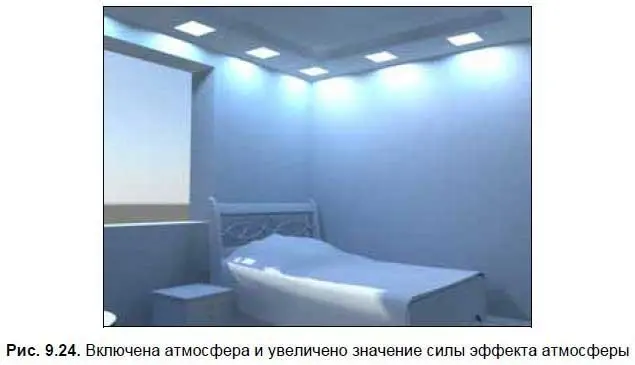

14. Осталась настроить лишь атмосферу сцены. Откройте окно Render Setup(Настройка визуализации) (как в шаге 2), раскройте раздел Indirect Illumination(Непрямое освещение) и в нем — свиток Caustic and Global Illumination(Каустика и глобальное освещение). В группе параметров Global Illumination GI(Глобальное освещение) включите опцию Enable(Активировать). Значение параметра Multiplier(Усилитель) равно 2. Запустите визуализацию. Кадр визуализации стал гораздо более ярким (рис. 9.24).

Итак, вы создали освещение сцены не единым источником, а несколькими, связанными между собой на уровне параметров. Это позволило сформировать пятна света на поверхности стен, включить конкретные источники света, а не единый абстрактный. В результате картинка стала гораздо более симпатичной.

Сейчас, во время обучения, и в дальнейшем, на собственной практике, вам нередко понадобится по-разному настраивать визуализатор, редактировать его параметры и свойства. При этом нередко будет возникать необходимость перехода к разным состояниям настроек визуализатора.

Существует специальное средство, позволяющее записывать схемы настроек визуализатора в специальные файлы. Вы можете по-своему настроить визуализатор каким-либо уникальным образом, записать эти настройки в отдельный файл, а затем — в любой момент вызвать эти настройки и применить их при визуализации. Это очень удобно, т. к. позволяет сэкономить время при настройке визуализатора: вы располагаете несколькими схемами настроек и применяете ту, которая необходима в конкретном случае.

Рассмотрим порядок использования преднастроек.

1. Постройте какую-либо несложную сцену, например, создайте плоский объект Box(Куб) и поместите на нем несколько других стандартных примитивов, как на рис. 9.25.
