Насмотревшись на довольно глючный софт отдельных ТВ-тюнеров последнего времени (а надо отметить, что драйверы тюнеров работают в Windows в нулевом кольце защиты, как и само ядро, то есть своими ошибками могут обрушить всю систему), я был весьма рад, что уж этому-то тюнеру софт не требуется вовсе и как минимум не придется восстанавливать мою тестовую систему. Однако даже встроенная прошивка не обошлась без глюков. Из самых заметных – некоторые странности при использовании регулировок параметров изображения. Например, выбираем регулировку четкости, которая имеет 16 положений и изначально стоит на нуле. До значения 9 все идет как надо – черные штрихи становятся чернее, белые – белее. Но на значении 10 устройство почему-то сбивается – эта позиция абсолютно эквивалентна значению 0. От 11 и выше все снова приходит в норму, то есть регулируется дальше. Проверять все значения всех регулировок у меня не хватило терпения, но подобные мелкие фокусы встречаются и в других местах – то же окно OSD на отдельных (высоких) разрешениях не устанавливается ниже или правее некоей границы – складывается впечатление, что в программе заложены счетчики с ограничением по максимальному значению или в них не учитывается выходное разрешение.

Это уже не из описания, а из практики. ТВ-тюнеры – одни из немногих устройств, требующие соблюдения правил электробезопасности. Нет, вам лично ничего не грозит, разве что слегка пощиплет высоким напряжением, а вот компьютеру – да. Дело в том, что у 95 % домашних пользователей компьютер не заземлен, даже если воткнут в евророзетку – надо еще, чтобы и сама розетка была правильно заземлена. А вот оплетка комнатного антенного кабеля заземлена обязательно – в подъездном щитке. Соответственно потенциалы оплетки кабеля и корпуса компьютера несколько отличаются. Несколько – это ровно половина напряжения сети [4]. Виной тому резистивно-емкостный делитель в блоке питания компьютера, который получается при отсутствии земли из фильтрующих цепей. И при подключении антенны между гнездом и штекером проскакивает небольшая искра. Небольшая – потому что ток в этой цепи ограничен неопасными для здоровья значениями. Тем не менее разряд элементарно может убить входные или выходные полупроводниковые элементы в соединяемых устройствах. В большинстве разъемов подобная ситуация предусмотрена – первыми соединяются «земляные» контакты, выравнивая потенциалы. Но есть одно исключение – «тюльпаны» (композитные или компонентные входы). У этих разъемов первым соединяется центральный провод. Если вы, к примеру, захотите подключить ко входу рассматриваемого тюнера ТВ-выход видеокарты при воткнутой антенне и подключенном к сети компьютере, вас, скорее всего, ждет превращение видеокарты в аналогичную, но уже без ТВ-выхода (если только тюнер предварительно не соединен с компьютером другим кабелем). Кстати, есть метод «восстановления» испорченных таким способом видеоадаптеров, хотя он может убить последний окончательно. Видеовыход большинства современных карт идет на разъем напрямую с чипа видеопроцессора, и при электрическом разряде в чипе зачастую пробиваются защитные диоды, включенные между выходом и одной из шин (земля или питание). Если после пробоя между выходом и одной из шин наблюдается близкое к нулю сопротивление, можно попробовать «дожечь» соответствующий диод, лучше низковольтным источником вроде батарейки. Подробнее не описываю, ибо процедура опасная, а тем, кто понимает, сказанного достаточно.

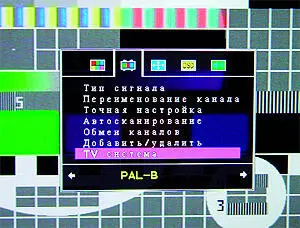

Количество каналов телевещания в Москве неспешно растет, что в эфире, что в кабельных сетях. Свой домашний кабель я последний раз сканировал весной, и с тех пор на нем прибавилось четыре программы. Но если раньше стандарт телевещания соблюдался строго, то теперь пять из действующих каналов вещают не в принятой у нас цветовой системе SECAM, а в PAL [5]. В эфире такого нет, это каналы кабельные, хоть и не местные – «Звезда», «5ТВ», "СГУ ТВ", «Вести» и еще не включивший трансляцию, а показывающий лишь приглашение-заставку «ВКТ». Заметить этот нюанс на телевизоре у меня, как, наверное, и у большинства телезрителей, не было возможности – телевизор стоит на автовыборе цветовой системы. Раньше трансляция в PAL тоже иногда проскакивала, причем даже в эфире, но лишь отдельными фрагментами, и это было явно по недосмотру – забывали, видимо, при монтаже или коммутации пропустить фрагмент через конвертер (а отмечали эти факты в основном те, кто использовал для приема тюнер видеомагнитофона, на котором цветовая система явно отображалась индикатором). Сейчас же это постоянная трансляция – местные сети на стандарты, похоже, «забили». Звук на этих каналах, однако, идет с разносом не 5,5 МГц, как для систем PAL B/G, а как у всех отечественных – 6,5 МГц. Такой вот получается нестандартный гибрид. У рассматриваемого тюнера автоматики выбора цветовой системы нет, но ее можно установить для каждого канала отдельно. А вот собираясь покупать тюнер для использования его с домашней кабельной антенной, обратите внимание на этот факт – в некоторых моделях цветовая система ставится выбором страны на все каналы сразу, в некоторых есть ручной выбор, но не удастся поставить для отдельных каналов комбинацию PAL и разноса частот 6,5 МГц.

Автор: Юрий Смирнов smir@kvidex.ru

Дело было после зарплаты. Коллега скинул ссылку на странный самолет с фотокамерой на борту – компоновка двигателя, расположенного в хвосте, напомнила мне конструкцию экранолета «Орленок», разработанного лет пятьдесят назад Ростиславом Алексеевым [Экранолет или экраноплан – это летательный аппарат, использующий для полета эффект «воздушной подушки». Как правило, экранолеты эффективны только на очень низких высотах – тот же «Орленок» в штатном режиме летал на высоте от 2 до 10 м, хотя его теоретический потолок – 3000 м. Интересны экранопланы тем, что Россия – чуть ли не единственная страна, где вплоть до середины 1980-х гг. велись серьезные разработки в этом направлении, и сегодня, когда интерес к экранопланам вырос, мы неожиданно оказались впереди планеты всей. Впрочем, попавшая в руки к Юрию Смирнову модель ничего общего – кроме незначительного внешнего сходства – с экранопланами не имеет. – Прим. ред.].
