Рефлекторы – для проверки сосотояния оптического кабеля.

Сетевые тестеры – специализированные устройства для быстрой проверки с помощью индикаторов состояния опического кабеля, патч-панели или коннектора.

Сканер состояния сети и сетевые анализаторы, являются более продвинутыми и как следствие дорогими устройствами, позволяют проверить состояние кабельной системы как отдельного элемента, так и законченого участка СКС. При этом может предоставить развернутую информацию по основным характеристикам для каждого типа кабеля. Незаменимый инструмент если есть необходимость проверить состояние имеющейся СКС для принятия решения по замене, или при приемке СКС после ее монтажа со стороны исполнителя. Как пример FLUKE Cable Analyzer. Результаты теста показаны ниже.

Для обеспечения контроля СКС на физическом уровне (правильность подключения, отслеживание состояния и изменений, графического отображения элементов СКС и т п) может применяться специализированное решение (например, AMP TRAC). Оно может включать в себя простое решение как накладки на патч-панели и активного оборудования. Так и сложные решения с применением специализированного активного оборудования – контролеров и программного обеспечения. В этом случае стоимость построения СКС может вырасти на 30% и более.

Общие требования

Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:

•Определение групп основных потребителей;

•Определение линий подвода городского электропитания (основной и резервной)

•Определение местоположения для размещения трансформаторов (основной и резервной)

•Определение помещения для размещение главного электрощита

•Определение местоположения для размещение вспомогательных электрощитов

•Произвести расчеты и определить схемы включения и распределения нагрузки

•Подготовить проект и чертежи по системе электроснабжения

•Кто и как проводит установку систем

•Кто и как проводит сопровождение систем

•Обязательно контур заземления

•Обязательно заземления коммуникационной стойки

Система электроснабжения здания

Со стороны ИТ особых или специфических требований к электроснабжению здания нет.

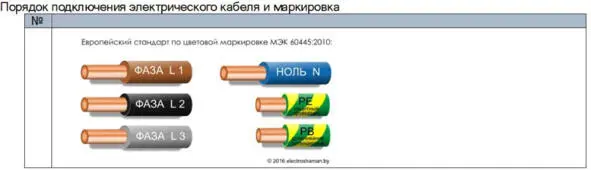

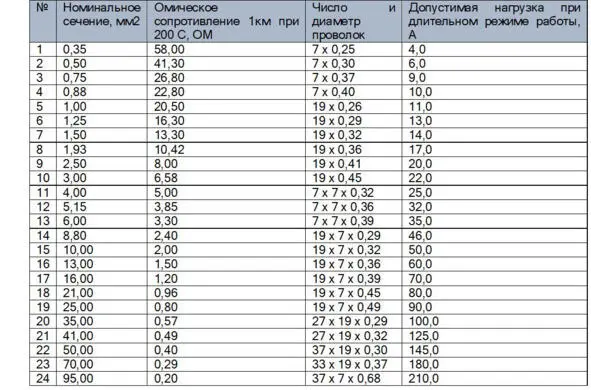

Проводимость тока и сечение

Система электроснабжения помещения дата центра

Плотность стойки для разных этапов вычисляется по-разному:

•для этапа проектирования определяется как максимальная (пиковая) нагрузка в кВт на стойку, а плотность серверного зала является средней пиковой плотностью на стойку по всему серверному залу.

•для этапа эксплуатации определяется как измеряемая средняя нагрузка в кВт на стойку, а плотность серверного зала является средней плотностью на стойку по всему серверному залу.

Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:

Рекомендуется:

•Обеспечение электропитанием потребителей трехфазным током и напряжением 380В.

•Обеспечение электропитанием потребителей однофазным током (16—50А) и напряжением 220В.

•Наличие отдельного электрического щита в техническом помещении дата центра.

•Прокладывать кабель по специальным каналам, шахтам и направляющим.

•Тип соединителей IEC 60309 316P6 и IEC 60309 316C6 для кабеля от щита к стойке.

•Ограниченный доступ к кабельным каналам.

•Обеспечить возможность для доступа и обслуживание кабеля.

•Наличия двух шахт или каналов (основного и резервного) для подвода кабелей.

•Наличие схем прокладки кабелей;

•Для мощных потребителей порядка 1—4 кВт, таких как коммутаторы ядра или шасси «лезвий», должны быть предусмотрены отдельные соединители и электрические автоматы;

•Питание обычных потребителей в стойке обеспечивается с выделенного электрического автомата через панель распределения (Power Distribution Unit PDU) вертикальной или горизонтальной установки в стойку. Разъёмы PDU как правило стандартные формата С14;

•Мощность панелей распределения, количество разъемов и количество и мощность подключаемого активного оборудования должно быть рассчитана правильно и согласованна с возможностями электрического кабеля и автомата. Как правило используются однофазные PDU с входным разъемом типа IEC-60309-316P6 c максимальным током 16—32А и 8—16 выходными разъемами IEC-60320-С14;

•Наличие заземления (согласно требованиям, ANSI/TIA/EIA-607) пассивного и активного оборудования и стоек;

Допускается:

•Включение городского электропитания через центральный стабилизатор. Особенно актуально для регионов, где подача электропитания не стабильна.

Запрещается:

•Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.

•Использовать кабельные каналы не по назначению.

Система электроснабжения офиса (конечных точек)

Со стороны ИТ особых или специфических требований здания нет.

Электропитание рабочих точек можно группировать по сегментам, комнатам или же установка «автоматов» на каждую электрическую розетку, если этого требует техника безопасности или отраслевые регламенты.

Система основного освещения (общие требования)

При проектировании системы со стороны ИТ предъявляются следующие требования и рекомендации:

•Обеспечение основного освещения в помещениях дата центра.

•Обеспечение основного освещения и сигнализации в помещении серверной комнаты.

•Обеспечение основного освещения и сигнализации в помещении коммутационных комнат.

•Обеспечение основного освещения и сигнализации в технических и служебных помещениях.

Система аварийного освещения (общие требования)

При проектировании системы со стороны ИТ предъявляются следующие требования и рекомендации:

•Обеспечение аварийного освещения в помещениях дата центра.

•Обеспечение аварийного освещения в помещении серверной комнаты.
