Последний вариант более удобен с практической точки зрения, так как позволяет относительно быстро и просто наращивать количество розеток, проще в ремонте и замене кабеля и т п. Из недостатков – с эстетической точки зрения, может потребовать более дорогие компоненты (Legrand, модули и т п). Еще один вариант установки рабочих розеток, это установка в мебели, компьютерных столах. Для этого понадобится наличие детального плана размещения офисной мебели уже на этапе дизайна здания, или использование фальшпола для подвода кабеля с последующей прокладкой кабеля в офисных столах. Компьютерные столы должны обеспечивать возможность установки настольных коробок «Table Box» для розеток, а также приняты во внимание вопросы техники безопасности (электрический провод, размещенный в металлическом столе, подвижность стола и т п).

Общий вид открытой прокладки кабеля и рабочих точек можно рассмотреть на рисунке. Кабельные каналы «транки» позволяют прокладывать электрические провода и кабели слаботочных систем совместно.

Рекомендации по комплектованию коммуникационной стойки в дата центре

Также частью СКС можно рассматривать коммуникацию между стойки ЦОД. Как правило в стойки устанавливают патч-панели, которые, как и коммуникации от внешних шкафов, терминируются на выделенную стойку.

Для комплектования коммуникационной стойки со стороны ИТ допускается следующие варианты:

•По возможности и исходя из соображений рациональности, размещать вычислительные мощности (сервера), системы хранения и сетевое оборудование в разных стойках (даже в разных залах).

•Коммуникационные шкафы форм-фактор 24U или 42U (600 х 1100 х 2000) с напольной установкой, а для шкафов 7—22U настенная установка;

•Передние вертикальные направляющие для крепления горизонтальных направляющих оборудования желательно устанавливать в глубину 15—20 сантиметров. Это предоставляет возможность помимо установки оборудования возможность подключать слаботочный кабель.

•Дверцы стойки (передняя и задняя) как правило должна быть металлическая с отверстиями для доступа воздушного потока. Исключение составляют шкафы со стоечным охлаждением или коммуникационные шкафы с одним или несколькими коммутаторами;

•Активное оборудование, устанавливаемое в стойку, должно устанавливаться с соблюдением направления потоков воздуха. Как правило большинство оборудования имеет подачу холодного воздуха спереди и вывод с задней стороны;

•В зависимости от требований установка 24-х или 48-ми портовых панелей для медного кабеля витой пары категории CAT 6 с разъемами RJ-45.

•В зависимости от комплектации стойки предполагается установка 12-х или 24-ми портовых панелей для оптического кабеля категории «одно модовый» или «мульти модовый» ОМ3 с разъемами «LC» для соединения между стойками.

•Для ЦОД, с каждых трех-четырех шкафов кабели подводить к «кроссовому» шкафу. Кабели терминируются на панели.

•В «кроссовом» шкафе располагается «KVM» коммутатор (24-ти или 32-х портовый) и терминальная панель с монитором и клавиатурой. С данного шкафа производится коммутация соединений и управление серверами.

•Рекомендуется заполнение стойки порядка 70%;

Конвертер значений и размеры шкафов

Сопротивление кабеля

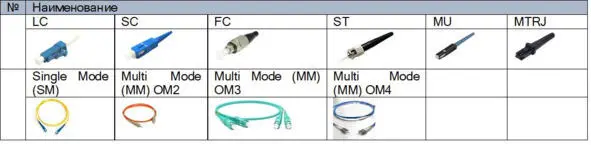

Таблица коммуникационных разъемов и соединений

В нашем примере предполагаем наличие четырех стоек в ЦОДе. Учитывая выше сказанное и забегая вперед, мы уже имеем представление какое активное оборудование и в каком количестве будет установленно в ЦОД. Во все стойки размером 42U устанавливается локальный резервный ИБП.

Первая стойка служит у нас коммутационной. К ней подводится кабель от патч-панелей (одна 48-ми портовая Cat6 и три 24-х портовые оптические) второй, третьей и четвертой стойки. Здесь же размещаем 16-ти портовый KVM-коммутатор, монитор и клавиатуру для физического доступа к серверам. Также размещаем физический, корневой сервер центра сертификации, физический сервер контролер домена, два хоста гипервизора, и Систему Резервного Хранения Данных. Следующие две стойки имеют идентичное активное оборудование, чем обеспечивается отказоустойчивость на уровне стойки. В качестве активного оборудоования устанавливаются корневой коммутатор, Система Хранения Данных, хост гепервизора и хост СУБД, файрвол и устройства защиты почтовых сообщений. Четвертая стойка может использоваться для размещения телефонии, оборудования депаратмента безопасности, патч-панели приходящии от этажных коммутационных стоек и т п. В первых трех стойках имеется запас для размещения дополнительного активного оборудования размером от 10U до 18U).

Этажные коммутационные шкафы могут быть укомплектованы как показано на диаграмме ниже.

В данном примере показаны напольные стойки формата 24U и 42U. Помимо бесперебойного питания от центрального ИБП каждая стойка укомплектована локальным резервным ИБП. Вверху стойки монтируются две патч-панели (медная и оптическая) для коммуникации с ЦОД. Емкость стоек 240 и 480 рабочих точек соответственно.

Для проведения работ, связанных с Локальной Вычислительной Сетью (ЛВС) могут понадобится следующий набор инструментов и расходных материалов.

Кримпер – для работы с кабелем витая пара. В зависимости от типа и вида, он позволяет обрабатывать медный кабель категорий Cat 3—6А и обжимать четырех, шести и восьми контактные разъемы (RJ-45).

Наборы инструментов для обработки оптического кабеля. Имеются наборы для ручного монтажа, клейки оптических коннекторов. Но как правило используются специальные сварочные аппараты для сварки оптических волокон. В этом случае к оптическим волокнам привариваются так называемые Pigtail – небольшой длинны оптические волокна с готовыми конекторами различных типов.
