Уильям Стивенс - UNIX: разработка сетевых приложений

struct sockaddr_storage {

uint8_t ss_len; /* длина этой структуры (зависит от реализации) */

sa_family_t ss_family; /* семейство адреса. AF_xxx */

/* зависящие от реализации элементы, обеспечивающие:

а) выравнивание, достаточное для выполнения требований по выравниванию всех

типов адресов сокетов, поддерживаемых системой;

б) достаточный объем для хранения адреса сокета любого типа,

поддерживаемого системой. */

};

Тип sockaddr_storage— это универсальная структура адреса сокета, отличающаяся от struct sockaddrпо следующим параметрам:

1. Если к структурам адресов сокетов, поддерживаемым системой, предъявляются требования по выравниванию, структура sockaddr_storageвыполняет самое жесткое из них.

2. Структура sockaddr_storageдостаточно велика для размещения любой структуры адреса сокета, поддерживаемой системой.

Заметьте, что поля структуры sockaddr_storageнепрозрачны для пользователя, за исключением ss_familyи ss_len(если таковые заданы). Структура sockaddr_storageдолжна преобразовываться в структуру адреса соответствующего типа для обращения к содержимому остальных полей.

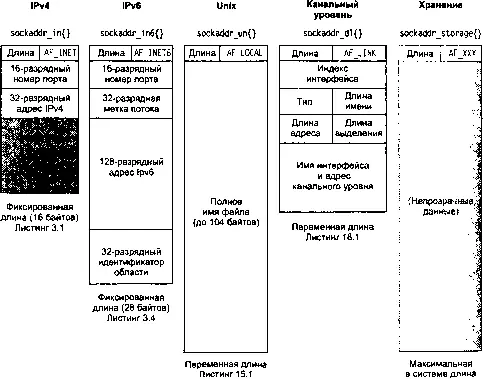

На рис. 3.1 показано сравнение пяти структур адресов сокетов, с которыми мы встретимся в тексте, предназначенных для IPv4, IPv6, доменного сокета Unix (см. листинг 15.1), канального уровня (см. листинг 18.1) и хранения. Подразумевается, что все структуры адреса сокета содержат 1-байтовое поле длины, поле семейства также занимает 1 байт и длина любого поля, размер которого ограничен снизу, в точности равна этому ограничению.

Рис. 3.1. Сравнение различных структур адресов сокетов

Две структуры адреса сокета имеют фиксированную длину, а структура доменного сокета Unix и структура канального уровня — переменную. При обработке структур переменной длины мы передаем функциям сокетов указатель на структуру адреса сокета, а в другом аргументе передаем длину этой структуры. Под каждой структурой фиксированной длины мы показываем ее размер в байтах (для реализации 4.4BSD).

Сама структура sockaddr_un имеет фиксированную длину, но объем информации в ней — длина полного имени (pathname) — может быть переменным. Передавая указатели на эти структуры, следует соблюдать аккуратность при обработке поля длины — как длины в структуре адреса сокета (если поле длины поддерживается данной реализацией), так и длины данных, передаваемых ядру и принимаемых от него.

Этот рисунок служит также иллюстрацией стиля, которого мы придерживаемся в этой книге: названия структур на рисунках всегда выделяются полужирным шрифтом, а за ними следуют фигурные скобки.

Ранее отмечалось, что в реализации 4.3BSD Reno ко всем структурам адресов сокетов было добавлено поле длины. Если бы поле длины присутствовало в оригинальной реализации сокетов, то не возникло бы необходимости передавать аргумент длины функциям сокетов (третий аргумент функций bind и connect). Вместо этого размер структуры мог бы храниться в поле длины структуры.

Мы отмечали, что когда структура адреса сокета передается какой-либо из функций сокетов, она всегда передается по ссылке, то есть в качестве аргумента передается указатель на структуру. Длина структуры также передается в качестве аргумента. Но способ, которым передается длина, зависит от того, в каком направлении передается структура: от процесса к ядру или наоборот.

1. Три функции bind, connectи sendtoпередают структуру адреса сокета от процесса к ядру. Один из аргументов этих функций — указатель на структуру адреса сокета, другой аргумент — это целочисленный размер структуры, как показано в следующем примере:

struct sockaddr_in serv;

/* заполняем serv{} */

connect(sockfd, (SA*)&serv, sizeof(serv));

Поскольку ядру передается и указатель, и размер структуры, на которую он указывает, становится точно известно, какое количество данных нужно скопировать из процесса в ядро. На рис. 3.2 показан этот сценарий.

Рис. 3.2. Структура адреса сокета, передаваемая от процесса к ядру

В следующей главе мы увидим, что размер структуры адреса сокета в действительности имеет тип socklen_t, а не int, но POSIX рекомендует определять socklen_t как uint32_t.

2. Четыре функции accept, recvfrom, getsocknameи getpeernameпередают структуру адреса сокета от ядра к процессу, то есть в направлении, противоположном предыдущему случаю. Этим функциям передается указатель на структуру адреса сокета и указатель на целое число, содержащее размер структуры, как показано в следующем примере:

struct sockaddr_un cli; /* домен Unix */

socklen_t len;

len = sizeof(cli); /* len - это значение */

getpeername(unixfd, (SA*)&cli, &len);

/* значение len могло измениться */

Причина замены типа для аргумента «длина» с целочисленного на указатель состоит в том, что «длина» эта является и значением при вызове функции (сообщает ядру размер структуры, так что ядро при заполнении структуры знает, где нужно остановиться), и результатом , когда функция возвращает значение (сообщает процессу, какой объем информации ядро действительно сохранило в этой структуре). Такой тип аргумента называется аргументом типа «значение-результат» ( value-result argument ). На рис. 3.3 представлен этот сценарий.

Рис. 3.3. Структура адреса сокета, передаваемая от ядра к процессу

Пример аргументов типа «значение-результат» вы увидите в листинге 4.2.

Если при использовании аргумента типа «значение-результат» для длины структуры структура адреса сокета имеет фиксированную длину (см. рис. 3.1), то значение, возвращаемое ядром, будет всегда равно этому фиксированному размеру: 16 для sockaddr_inIPv4 и 24 для sockaddr_in6IPv6. Для структуры адреса сокета переменной длины (например, sockaddr_unдомена Unix) возвращаемое значение может быть меньше максимального размера структуры (вы увидите это в листинге 15.2).

Мы говорили о структурах адресов сокетов, передаваемых между процессом и ядром. Для такой реализации, как 4.4BSD, где все функции сокетов являются системными вызовами внутри ядра, это верно. Но в некоторых реализациях, особенно в System V, функции сокетов являются лишь библиотечными функциями, которые выполняются как часть обычного пользовательского процесса. То, как эти функции взаимодействуют со стеком протоколов в ядре, относится к деталям реализации, которые обычно нас не волнуют. Тем не менее для простоты изложения мы будем продолжать говорить об этих структурах как о передаваемых между процессом и ядром такими функциями, как bind и connect. (В разделе В.1 вы увидите, что реализации System V действительно передают пользовательские структуры адресов сокетов между процессом и ядром, но как часть сообщений потоков STREAMS.)
