КОМБИНИРОВАНИЕ РЕЖИМОВ ВВОДА КООРДИНАТ

Далее рассматривается наиболее часто встречающийся метод построения, основанный на комбинировании описанных выше режимов ввода координат точек, – комбинированный. Суть данного метода заключается в том, что пользователь самостоятельно выбирает наиболее удобный или просто единственно возможный формат координат для каждой точки чертежа. Это могут быть как относительные, так и абсолютные координаты.

Пример 3.4

Использование комбинированного метода

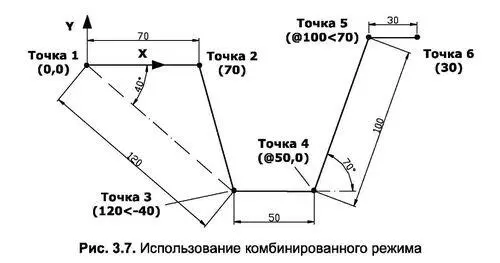

В данном примере описано построение изображенной на рис. 3.7 фигуры с использованием комбинированного метода.

Порядок выполнения задания следующий (листинг 3.4).

1. Выполнить команду Line, на запрос координат первой точки ввести 0,0 и нажать Enter.

2. Проверить, чтобы режим Ortho Mode (Режим «орто») был включен.

3. На запрос координат второй точки ввести 70 и нажать Enter,направив перед этим курсор вправо от начала координат. Следует обратить внимание на то, чтобы координаты второй точки были введены с использованием метода «направление– расстояние».

4. На запрос координат третьей точки ввести 120 <-40 и нажать Enter(координаты третьей точки были введены с использованием полярных координат).

5. На запрос координат четвертой точки ввести @50,0 и нажать Enter(координаты введены с использованием относительных декартовых координат).

6. На запрос координат пятой точки ввести @100<70 и нажать Enter(координаты введены с использованием относительных полярных координат).

7. На запрос координат шестой точки достаточно ввести 30 и дважды нажать Enter,направив перед этим курсор мыши правее предыдущей точки. Здесь также используется метод «направление– расстояние» и режим Ortho Mode (Режим «орто»).

Листинг 3.4

Построение фигуры с использованием комбинированного метода

Command: Line

Specify first point: 0,0

Specify next point or [Undo]: 70

Specify next point or [Undo]: 120<-40

Specify next point or [Close/Undo]: @50,0

Specify next point or [Close/Undo]: @ 100<70

Specify next point or [Close/Undo]: 30

Specify next point or [Undo]: J

Метод «направление-расстояние» имеет место при включенном режиме Polar Tracking (Полярное отслеживание) – режиме автоматического откладывания полярных углов (полярная трассировка). В этом режиме AutoCAD позволяет в процессе построений осуществлять привязку к предварительно определенным полярным углам.

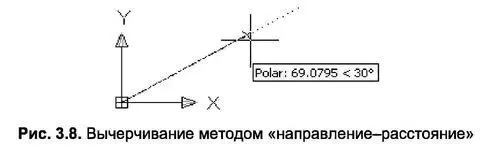

Например, после ввода координат первой точки отрезка при перемещении курсора по экрану линия, соединяющая предыдущую точку с курсором, «притягивается» к направляющим векторам заранее определенных углов в тот момент, когда перекрестие курсора проходит в непосредственной близости с ними. При этом направляющая линия полярного угла представляет собой вектор, соединяющий предыдущую точку с перекрестием курсора и стремящийся в бесконечность. Кроме того, в момент прикрепления вычерчиваемой линии к направляющей угол, с которым она отложена, отображается в специальном информационном окне в виде относительных координат текущего положения курсора (рис. 3.8).

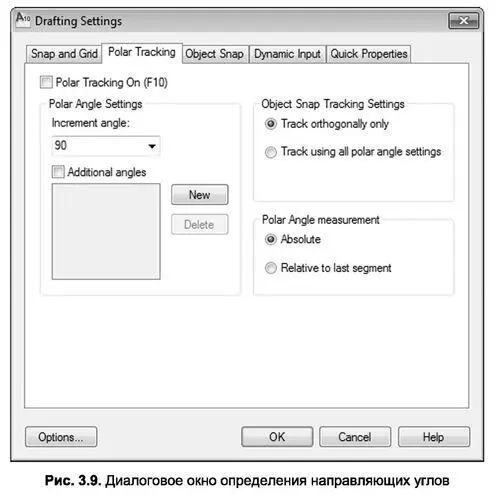

По умолчанию в системе устанавливаются значения полярных углов, соответствующие 0°. 90°, 180° и 270°. Вызываем окно из контекстного меню кнопки Polar Tracking (Полярное отслеживание), выбрав в нем команду Settings (Параметры). В открывшемся диалоговом окне Drafting Settings (Режимы рисования) переходим на вкладку Polar Tracking (Отслеживание) – в разделе Polar Angle Settings (Настройка полярных углов) можно изменить установленные по умолчанию значения полярных углов (рис. 3.9).

Раскрывающийся список Increment angle (Полярные углы) содержит углы отслеживания. При выборе любого из них AutoCAD будет автоматически привязываться как к ним, так и к углам, полученным путем их приращения. Другими словами, если в списке Increment angle (Полярные углы) был выбран угол 30°, то трассировка будет распространяться на углы 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 330° и 360°.

Если установить флажок Additional angles (Дополнительные углы), тогда можно будет в поле, расположенном ниже списка Increment angle (Полярные углы), указать дополнительные углы, которые будут отслеживаться при полярной трассировке.

Примечание. Дополнительные углы полярной трассировки не отслеживаются с приращениями, поэтому если нужно, чтобы привязка осуществлялась ко всем углам, полученным путем приращения дополнительного угла, необходимо в соответствующем поле перечислить их все (допускается не более 10).

В разделе Polar Angle measurement (Отсчет полярных углов) окна Drafting Settings (Режимы рисования) также можно установить способ отсчета углов полярной трассировки. Если выбрать опцию Absolute (Абсолютно), то отсчет будет осуществляться от нулевого направления (по умолчанию – от восточного), а если выбрать Relative to last segment (От последнего сегмента), то отсчет будет производиться от вектора, являющегося продолжением предыдущего сегмента.

Пример 3.5

Использование метода «направление-расстояние»

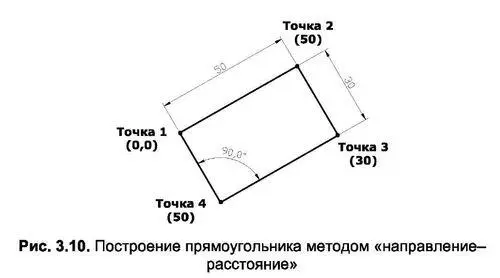

В этом примере рассматривается построение изображенного на рис. ЗЛО прямоугольника с использованием метода «направление-расстояние».

Порядок выполнения задания следующий (листинг 3.5).

1. Вызвать окно из контекстного меню кнопки Polar Tracking (Полярное отслеживание), выбрав в нем команду Settings (Параметры).

2. В открывшемся диалоговом окне Drafting Settings (Режимы рисования) перейти на вкладку Polar Tracking (Отслеживание) и в списке Increment angle (Полярные углы) выбрать угол 30° (для трассировки углов, кратных 30°).

3. Выполнить команду Line, на запрос координат первой точки ввести 0,0 и нажать Enter.

4. Проверить, чтобы режим Polar Tracking (Полярное отслеживание) был включен.

5. На запрос координат второй точки приблизить курсор мыши к направляющему вектору с углом 30°, и в тот момент, когда этот вектор обозначится, а в информационном окне полярного режима появится соответствующий угол (рис. 3.11а), ввести 50 и нажать Enter.
