Equal X and Y spacing (Равные шаги по X и Y) – устанавливает признак соответствия шагов по осям X и Y.

Один из способов начать работу в режиме дискретной привязки – сразу после его настройки, не закрывая окна Drafting

Settings , установить флажок Snap On (Шаг Вкл). Такой же точно эффект будет, если просто нажать клавишу F9 или щелкнуть мышью по кнопке картинка 133 Snap Mode (Шаговая привязка) в строке состояния.

Вспомогательная сетка (Grid) позволяет устанавливать как одинаковый (что удобно в большинстве случаев), так и разный шаг сетки по направлению осей X и Y. Кроме того, вспомогательную сетку можно поворачивать под любым углом по отношению к этим осям. Включить или выключить отображение вспомогательной сетки на экране можно одним из трех способов: активировав в диалоговом окне Drafting Settings (Режимы рисования) флажок Grid On (Шаг Вкл), нажав клавишу F7 либо щелкнув по кнопке картинка 134 Grid Display (Сетка) в строке состояния.

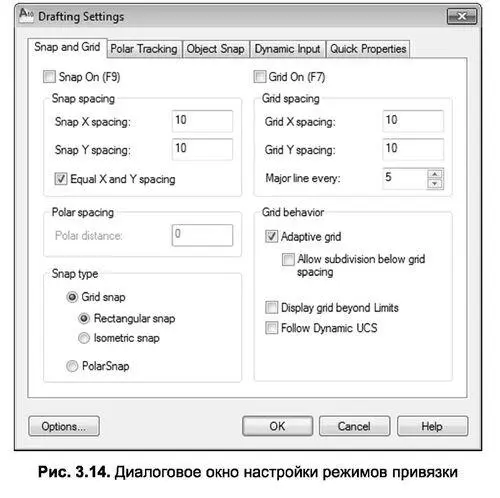

Шаг вспомогательной сетки устанавливается в разделе Grid (Сетка). Для этого предназначены поля GridXspacing (Шаг сетки по X) и Grid Y spacing (Шаг сетки по Y) диалогового окна Drafting Settings (рис. 3.14).

Обычно шаг сетки позиционирования и шаг вспомогательной сетки не совпадают по - фото 135

Обычно шаг сетки позиционирования и шаг вспомогательной сетки не совпадают по величине. Это связано с тем, что вспомогательная сетка чаще всего устанавливается для визуального контроля над размерами объектов чертежа, а сетка привязки применяется для обеспечения точности ввода координат. Например, удобно установить шаговую привязку, равную 1 мм, а сетку – 10 мм.

Полярная привязка

Режим полярной привязки возможен только при включенном режиме отслеживания опорных полярных углов картинка 136 Polar Tracking (Полярное отслеживание). Он заключается в том, что AutoCAD «привязывает» курсор к направляющим в точках, расположенных на этих лучах, с определенным, предварительно заданным пользователем шагом. В случае если режим полярной привязки не задан, то соответственно привязка осуществляется только к направляющей (к бесконечному множеству расположенных на ней точек).

Чтобы определить шаг привязки к полярным углам, следует открыть диалоговое окно Drafting Settings (Режимы рисования) (см. рис. 3.14) на вкладке Snap and Grid (Шаг и сетка). В нижней части этой вкладки находятся поля настройки параметров полярной привязки. Для активизации режима следует включить опцию PolarSnap (Полярная привязка) раздела Snap type (Тип привязки), а затем ввести значение в поле Polar distance (Шаг полярной привязки), которое будет автоматически отслеживаться на направляющих. Кроме того, в контекстном меню кнопки картинка 137 Snap Mode (Шаговая привязка) имеется переключатель режимов полярной (Polar Snap On) и дискретной ( Grid Snap On) привязки.

Пример 3.6

Использование полярной привязки

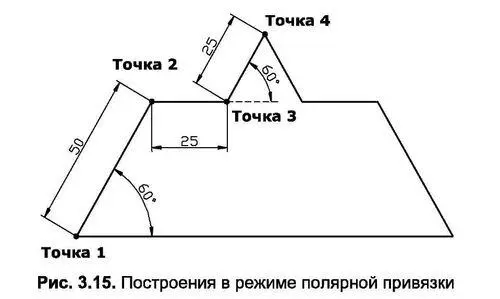

В настоящем примере демонстрируется работа с включенным режимом полярной привязки Polar Tracking (Полярное отслеживание). В задании необходимо построить приведенную на рис. 3.15 фигуру.

Для выполнения задания необходимо:

1. Вызвать контекстное меню кнопки картинка 138 Snap Mode (Шаговая привязка), выбрать в нем команду Settings (Параметры), а затем в диалоговом окне Drafting Settings (Режимы рисования) в разделе Snap type & style (Тип и стиль привязки) (см. рис. 3.14) установить флажок PolarSnap (Полярная привязка).

2 В поле Polar distance Шаг полярной привязки раздела Polar spacing - фото 139

2. В поле Polar distance (Шаг полярной привязки) раздела Polar spacing (Полярная привязка) ввести значение шага полярной привязки (25) и закрыть окно Drafting Settings, нажав кнопку ОК.

3. Вновь вызвать контекстное меню кнопки картинка 140 Snap Mode (Шаговая привязка) и выбрать в нем команду Polar Snap On.

4. Ввести в командную строку Line и на первый вопрос указать координаты первой точки (50,80).

5. Переместить курсор вверх (примерно на угол 60°) и после появления соответствующей этому углу направляющей перемещать вдоль нее курсор до тех пор, пока AutoCAD не «привяжется» к значению 50. Затем левым щелчком мыши обозначить положение второй точки.

6. После этого перемещать курсор вправо, придерживаясь горизонтальной направляющей, до тех пор, пока AutoCAD не «привяжется» к значению 25. Теперь щелчком левой кнопки мыши обозначить положение третьей точки.
