В. Самойлов - Устройство и ремонт полов

– самонивелирующиеся (толщиной до 4 мм);

– высоконаполненные с максимальной высотой до 20 мм.

Предназначены для предотвращения образования пыли и защиты цементных стяжек от воздействия агрессивных сред. Кроме того, тонкая пленка полимерной композиции придает полу определенные декоративные качества. Наносят их при температуре основания от +5 °C до +35 °C. Толщина покрытия 250?300 мкм. При нанесении смеси в первый раз или при изменениях условий окружающей среды желательно на небольшом участке проверить и установить оптимальную пропорцию воды и придерживаться ее в дальнейшем. Тонкослойные полимерные композиции рекомендуется наносить в сухих помещениях с низкими механическими нагрузками, так как тонкий слой может повреждаться. Тонкослойные полимерные композиции идеально подходят для промышленных полов со средними механическими нагрузками. Они предотвращают пыление бетонного пола, защищают бетонные и цементные полы от агрессивных химических сред, а также придают полам декоративный внешний вид. Тонкослойные наливные полы рекомендуются для автопаркингов, складов, терминалов, промышленных цехов.

Высоконаполненные полимерные полы (толщина покрытия 3–4 мм) обладают еще более высокой прочностью и стойкостью, что достигается за счет добавления к покрытию фракционного кварцевого наполнителя. Такие полимерные полы рекомендуются для помещений, подверженных интенсивным механическим и ударным нагрузкам, а также для получения высочайшего сопротивления к абразивному истиранию.

Являются очень распространенным строительным материалом. Они обладают гладкой глянцевой или матовой поверхностью с высокими грязеотталкивающими свойствами. Наносят их на твердое, чистое и сухое основание. Если в основании имеются трещины, то их требуется предварительно заделать цементным раствором. Для достижения необходимой прочности покрытия, а также для увеличения его адгезионных свойств основание часто обрабатывают специальными праймерами, которые предусматривают изготовители полимерных покрытий. Смесь наносят только после полного высыхания праймера. Если в основании имеются деформационные швы, то в чистовой стяжке тоже делают деформационные швы, заполняя их впоследствии полиуретановыи герметиками.

Готовят смесь согласно инструкциям изготовителя. Обычно для этого достаточно залить смесь нужным количеством воды оптимальной (примерно 20 °C) температуры и перемешать до образования однородного текучего раствора без комков. Для перемешивания смеси лучше всего пользоваться миксером. Затем смесь должна отстояться, чтобы вышли лишние пузырьки воздуха. После этого смесь еще раз перемешивают.

Готовую к употреблению смесь выливают на пол и придают ей необходимую толщину при помощи шпателя или гребенки. Смесь сохраняет свои выравнивающие свойства в течение 20 мин. После чего пол прокатывают игольчатым валиком для того чтобы удалить оставшиеся пузырьки воздуха. Если требуется нанести второй слой, то это нужно делать не ранее чем через 24 часа. При этом первый слой обрабатывают праймером.

Номенклатура самовыравнивающих смесей на современном строительном рынке настолько обширна, что все попытки описания в одной книге их характеристик и технологий укладки окажутся бесперспективными. Поэтому мы только коротко остановимся на одном примере – самовыравнивающейся смеси ЭМФИСОЛЬ, которую поставляет на российский строительный рынок объединение строительных, производственных и торговых организаций ТЕМПСТРОЙСИСТЕМА. Смесь предназначена для выравнивания полов в общественных и частных помещениях с невысокой и средней интенсивностью движения. Наносится в качестве основы под покрытия слоем 2?8 мм за один проход.

ЭМФИСОЛЬ – сухая смесь, состоящая из специальных быстросхватывающихся цементов, фракционного песка, синтетических смол и специальных полимерных добавок, разработанных фирмой EMFI. Самовыравнивающиеся смеси ЭМФИСОЛЬ используют в качестве основы для:

– пластиковых и текстильных покрытий;

– линолеума и ПВХ плитки;

– керамической плитки и керамогранита;

– эпоксидных и полиуретановых покрытий;

– паркета.

Для укладки в стяжку сухую смесь смешивают с водой, получая текучий и легкоперерабатываемый раствор, характеризующийся прекрасными ровняющими свойствами, высокой адгезией к основанию, быстрым схватыванием без усадки и растрескивания, высокой прочностью. Наносится раствор на бетонное, цементное, гипсовое и ангидритовое основание, а также на дерево, металл и асфальт. Технические характеристики смесей семейства ЭМФИСОЛЬ приведены в табл. 7.

Основание для нанесения смеси должно быть твердым, чистым, сухим, без пыли и грязи. Если на основании имеются глубокие трещины, сколы, неровности, пятна от нефтепродуктов, то их необходимо предварительно устранить. Прочность покрытия и адгезия с ним самовыравнивающейся смеси увеличатся, если обработать:

– пористые основания – праймером ЭМСИМ или ЭМФИПРИМ НР;

– слабопористые и непористые основания – праймером ЭМФИПРИМ НР или ЭМФИПРИМ ЭПОКСИ; – гипсовые и ангидритовые основания – праймером ЭМФИПРИМ НР;

– старые мощеные плиты, свежий бетон (до 28 суток), загрязненные, неподдающиеся очистке поверхности – праймером ЭМФИПРИМ ЭПОКСИ.

Расход праймеров, в зависимости от пористости основания, составит 50-200 г/м 2.

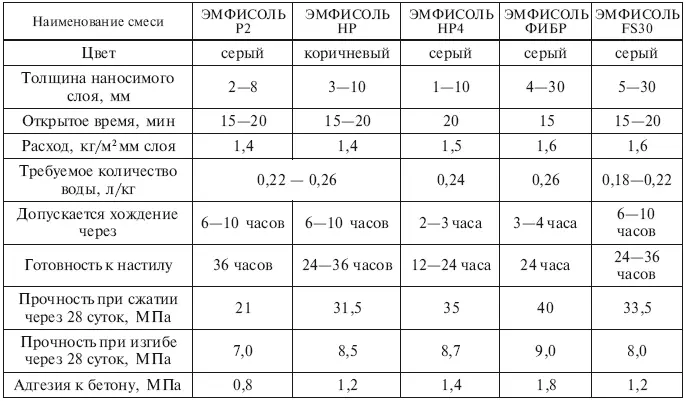

Таблица 7

Технические характеристики смесей семейства ЭМФИСОЛЬ

Для приготовления смеси в 20-литровую емкость наливают 5,5–6,6 литров чистой воды и засыпают мешок (25 кг) смеси ЭМФИСОЛЬ. Оптимальная температура смеси должна быть примерно 20 °C (воды не выше 35 °C). Смесь перемешивают механическим способом при помощи миксера со средней скоростью 400–600 об/мин до получения однородного текучего раствора без комков и оставляют на 3?5 минут для того, чтобы вышли лишние пузырьки воздуха. После этого смесь перемешивают еще раз в течение 30 секунд. Самовыравнивающуюся смесь выливают на пол и придают ей необходимую толщину при помощи специальной гребенки или шпателя. Смесь сохраняет свои выравнивающие свойства в течение 20 минут. Не позднее чем через 20 минут смесь прокатывают игольчатым валиком для того, чтобы удалить оставшиеся пузырьки воздуха. Второй слой, при необходимости, наносят не ранее чем через 10–12 часов после укладки первого слоя. Если второй слой наносят более чем через 24 часа, то первый слой необходимо обработать праймером.

Отличаются значительной стойкостью к ударным нагрузкам. Отличие их от самовыравнивающихся покрытий состоит в большом количестве (до 90 %) наполнителя, что позволяет резко снизить коэффициент линейного расширения покрытия, приблизив его к соответствующему показателю бетонного основания. Большая (4?8 мм) толщина покрытия позволяет компенсировать неровности бетонного основания.
