В. Самойлов - Устройство и ремонт полов

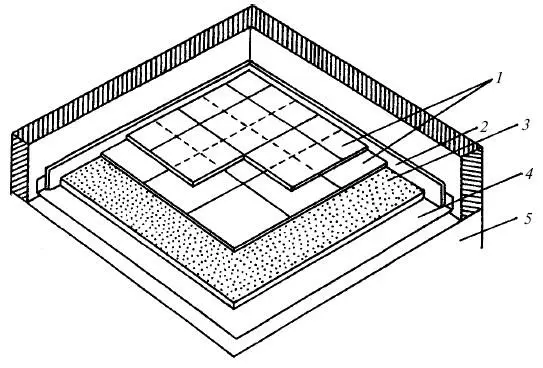

Рис. 22. Сборные основания полов из малоформатных ГВЛ: гипсоволоконные листы; 2 – кромочная лента; 3 – сухая засыпка; 4 – пленка полиэтиленовая; 5– перекрытие

Сборные основания полов (сборные полы) из малоформатных гипсоволокнистых листов ГВЛ представляют собой практичную, удобную в монтаже систему, предназначенную для формирования ровного основания под покрытие, а также для увеличения тепло– и звукоизоляции перекрытия (рис. 22). Такие стяжки используют в жилых, гражданских и промышленных зданиях с сухим и нормальным температурно-влажностным режимом по СНиП II-3-79*, с неагрессивной средой, в условиях малых и средних механических воздействий по СНиП 2.03.13–88. В случае устройства гидроизоляции применение ГКЛ для сборных стяжек допускается в помещениях с повышенной влажностью (ванные комнаты). Наиболее широко сборные полы применяют, когда нагрузки на несущие конструкции требуют ограничения, а также когда необходимо обеспечить высокую скорость монтажа. Сборный пол ТИГИ КНАУФ состоит из следующих элементов:

– разделительного слоя, который для бетонных оснований чаще всего представляет собой полиэтиленовую пленку. Для древесных несущих оснований разделительный слой выполняют из битумной, парафинированной или гофрированной бумаги;

– кромочной ленты, которая является компенсационной прокладкой между краем сборного основания и ограждающими конструкциями, к которым основание примыкает (стены, колонны и т. п.). Кромочная лента представляет собой минераловатную полосу толщиной?10 мм или ленту толщиной не менее 8 мм на полимерной основе, обладающую достаточной упругостью. Основное назначение кромочной ленты компенсировать взаимное влияние деформаций сборного пола и несущих конструкций и исключить «звуковые мостики», которые способствуют передаче ударного шума в соседние помещения;

– выравнивающего или изолирующего (подстилающего) слоя, который представляет собой сухую засыпку с влажностью не более 1 %. В качестве сухой засыпки используют гравий керамзитовый (ГОСТ 9759-83), щебень из доменного шлака (ГОСТ 5578-94), шлаковую пемзу (ГОСТ 9760-86), щебень и песок перлитовый вспученный (ГОСТ 10832-91), вермикулит вспученный (ГОСТ 12865-67) (специально подобранного гранулометрического состава) с величиной фракции, не превышающей 5 мм. В качестве теплоизолирующего слоя может быть использован наиболее эффективный утеплитель – пенополистирол марки 25;

– непосредственно сборного основания (стяжки) пола – двух слоев малоформатных гипсоволокнистых листов размером 1500 × 1000 × 10 мм, изготовленных в заводских условиях. Элементы гипсокартонного пола выпускают в соответствии с ТУ 5742-007-03515377-97 и имеют сертификат Госстроя России, гигиеническое заключение и сертификат пожарной безопасности. Листы имеют специальную пропитку, повышающую их влагостойкость. Наружная поверхность верхних листов является основанием для лицевого покрытия (паркет, ковролин, линолеум, плитка и др.);

– клеящего состава между первым и вторым слоями гипсоволокнистых листов, например, «Омега» (ТУ 2216-181-05757593-94), дисперсия поливинилацетатная (ТУ 2241-027-0020-3521-96) или «Системклебер» (Systemkleber);

– специальных шурупов для ГВЛ, предназначенных для надежной фиксации склеенных гипсоволокнистых листов. Основные технические характеристики сборного основания пола из листов ГКЛ приведены в табл. 8.

При проектировании и устройстве сборных стяжек из ГКЛ следует руководствоваться СНиП 2.03.13–88 «Полы». Устройство стяжек должно производиться после окончания всех строительно-монтажных, электротехнических, санитарно-технических и отделочных работ при температуре воздуха в помещении на уровне пола не ниже 10 °C и относительной влажности не более 60 %. Работы по испытанию систем водоснабжения и отопления также должны быть закончены.

Таблица 8

Основные технические параметры КНАУФ Суперпола

Толщина подстилающего слоя рассчитывается в соответствии со СНиП II-12-77 «Защита от шума (Нормы проектирования)», требуемого теплового режима и конструктивных условий. Эта величина должна составлять не менее 20 мм. В случае устройства сборного пола по грунту, его необходимо размещать выше уровня отмостки здания и зоны опасного капиллярного подъема грунтовых вод. Насыпные грунты с нарушенной структурой необходимо уплотнить для исключения общих и местных деформаций.

Перед устройством сборной стяжки следует произвести очистку перекрытий от строительного мусора. Зазоры между плитами, а также места примыкания перекрытий к стенам и перегородкам необходимо тщательно заделать бетоном или цементным раствором марки не ниже М100. Монтаж плит КНАУФ Суперпол производят при температуре в помещении не ниже 10 °C. Перед укладкой плиты должны пройти акклиматизацию (адаптацию) в помещении не менее 10 часов. Для склеивания между собой элементов пола используют клеи, поставляемые предприятиями группы КНАУФ. Для этого на фальцы плит накладывают тонкий слой клея, устанавливают плиты по месту и скрепляют между собой винтами для ГВЛ, которые выполняют надежную фиксацию элементов до отвердения клея. Укладку покрытия можно осуществлять сразу же после высыхания клея.

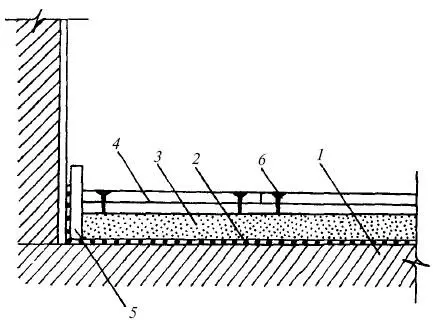

Рис. 23. Структура сборной стяжки из листов / – основание; 2 – пленка полиэтиленовая; 3–4 – листы ГВЛ на клее; 5 – лента кромочная; 6 – КНАУФ: сухая засыпка; шуруп для ГВЛ

Рис. 23 – пол сборный на выравнивающем слое из сухой засыпки. Такие полы устраивают тогда, когда требуется выровнять основание. Толщина выравнивающей засыпки рассчитывается в соответствии с требованиями СНИП II-12-77 и зависит от физико-механических характеристик основания. Работы выполняют в такой последовательности:

– раскрой и заготовка листов ГВЛ по фактическим размерам помещений или «картам», с учетом зазоров по периметру сборного пола;

– разметка уровня сборного пола;

– укладка на бетонное основание пленки полиэтиленовой толщиной 0,2 мм с нахлестом соседних полотнищ не менее 200 мм. Край пленки по стене должен быть уложен выше уровня сборного пола. При деревянном несущем основании вместо пленки используется битумная, парафинированная или гофрированная бумага, уложенная без нахлеста на стену;
