Сергей Несоленый - Канонерские лодки первой эскадры флота Тихого океана в русско-японской войне (1904-0905)

Шпангоуты были поставлены через каждые 3 фута, при этом шпангоуты №19, 25, 29, 33, 37,41, 46, 51, 55 и 59 на протяжении двойного дна были водонепроницаемыми.

Позади брони шпангоуты были усилены: они состояли из Z-образной стали 6x3,5x3 дюйма, толщиною 3/8 дюйма. Усиленные шпангоуты шли от 3-го днищевого стрингера и поднимались на 21 дюйм выше броневой палубы.

Наружная обшивка корпуса состояла из стальных листов длиною не менее 18 футов, соединенных по пазам край на край, а по стыкам на планках, положенных с внутренней стороны. Листы обшивки в средней части судна на протяжении 2/3 его длины были следующей толщины: пояса, смежные с горизонтальным килем, и пояс под нижним шельфом брони имели толщину 7/16 дюйма, остальные листы были толщиною 3/8 дюйма. В корме толщина обшивки уменьшалась на 1/16 дюйма.

В носовой части толщина обшивки была такой же, как и в середине корпуса, но листы, примыкающие к форштевню, были толще на 1/4 дюйма. Кроме того, листы, соответствующие по высоте броневому поясу, были толщиною 7/16 дюйма. В местах отдачи и уборки якорей, укрепления лап кронштейнов от дейдвудных труб обшивка борта по толщине удваивалась.

Все пазы и стыки наружной обшивки тщательно пригонялись друг к другу, прочеканивались с наружной стороны и соединялись двойным рядом заклепок. Наружная обшивка позади брони была из стальных листов длиною не менее 18 футов и толщиною 11/16 дюйма. Выше брони обшивка состояла из двух слоев стальных листов суммарной толщиною 3/8 дюйма. Наружная обшивка фальшборта была из стальных листов в 3/16 дюйма, а внутренняя – 1/8 дюйма.

Броня пояса по ватерлинии состояла из сталежелезных плит, причем в кормовой части судна она обходила подзор кормы, а в носовой оканчивалась броневым траверзом на 12-м шпангоуте. Толщина броневого пояса на протяжении машинного и котельного отделений составляла по верхней кромке 5 дюймов, по нижней – 4 дюйма. В носовой части толщина уменьшалась до 4 дюймов по верхней кромке, а в кормовой – до 3,5 дюймов, с соответственным уменьшением толщины к нижней кромке броневого пояса. Броневой траверз, также из сталежелезных плит, имел толщину 3 дюйма. Подкладка позади брони была из лиственных брусьев толщиною 5 дюймов, расположенных горизонтально в один слой. Пазы деревянной обшивки позади бортовой брони проконопачивались, а сама она покрывалась специальным водонепроницаемым составом.

Шельф под броню был из стальных листов не менее 18 футов толщиною около 9/16 дюйма, которые крепились к наружной обшивке позади брони угловой сталью 5x5 дюймов толщиною 17/32 дюйма, а ниже брони – такой же угловой сталью, образуя в плане тавровую балку. Шельф не только принимал на себя вес бортовой брони, но и обеспечивал дополнительную продольную прочность корпуса.

Нижняя, или броневая, палуба от носового броневого траверза до крюйт-камеры кормового 6-дюймового орудия была толщиною 1 дюйм и состояла из 2-х наложенных друг на друга стальных листов по 1 /2 дюйма толщиною. Далее в корму толщина ее уменьшалась (2 слоя по 3/8 дюйма), а в носовой части впереди броневого траверза ее толщина увеличивалась (2 слоя по 3/4 дюйма).

Поверх стальных листов броневой палубы была положена настилка из сосновых досок толщиною в 2 дюйма. Броневая труба для подачи снарядов к 9-дюймовому орудию имела толщину брони 2 дюйма.

Верхняя палуба состояла из стальных листов толщиною 3/16 дюйма, под станками 6 и 9-дюймовых орудий -1 /2 дюйма, поверх которых укладывались сосновые доски толщиною 3 дюйма. Там, где проходили якорные цепи, и под 9-дюймовыми орудиями деревянная настилка состояла из тиковых досок толщиною 3 дюйма. Деревянная настилка тщательно проконопачивалась, а стыки заливались смолою.

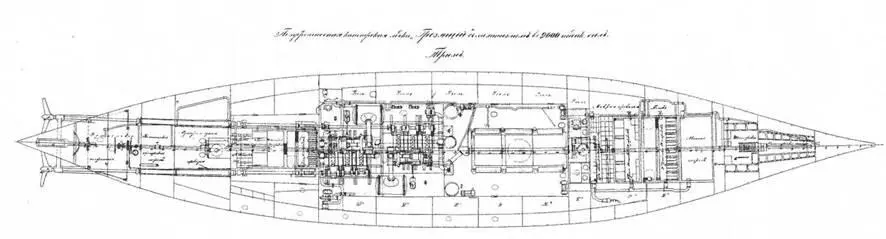

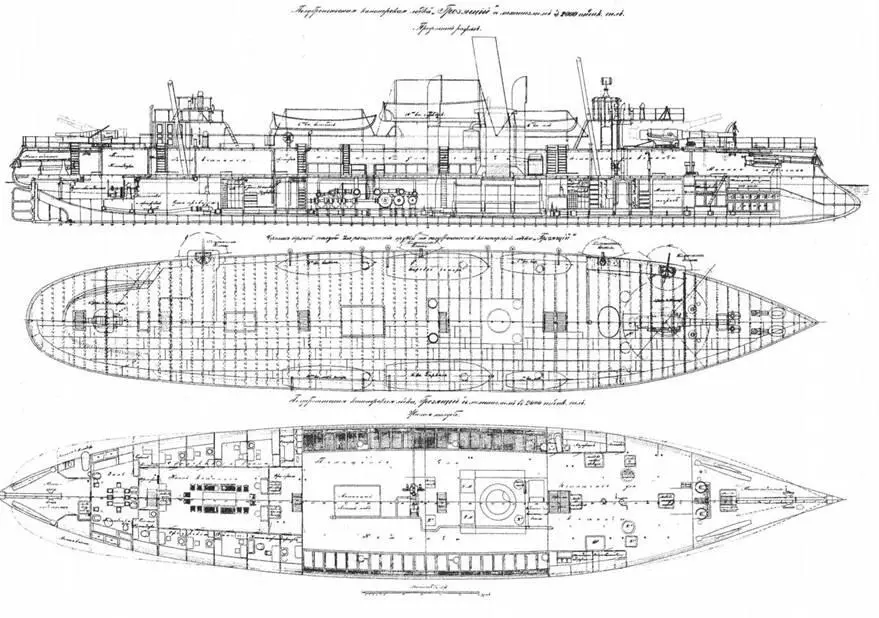

Канонерская лодка “Грозящий”. 1888 г.

(Продольный разрез, планы верхней палуба/, жилой палубы и трюма)

Настилка второго дна состояла из стальных листов толщиною 1/2 дюйма, все ее пазы и стыки были тщательно прочеканены.

Трюм и борта между палубами закрывались разборными деревянными щитами из сосновых досок толщиною 2 дюйма в трюме и 1,5 дюйма выше него.

По бортам позади лодки с внутренней стороны были устроены коффердамы, наполненные целлюлозой. Новая часть таранного отделения была дополнительно усилена вертикальными и горизонтальными креплениями. В носовой и кормовой части были установлены неподвижные торпедные аппараты. На 1/3 длины судна шли наружные боковые кили из стальных листов толщиною 3/I6 дюйма, склепанных между собою двумя рядами заклепок и крепящихся к наружной обшивке длинными полосами угловой стали толщиною 5/16 дюйма. Внутреннее пространство боковых килей было наполнено специальным составом из смолы и пробки или целлюлозы.

Лодка имела два штурвала – один ручной, стоял на верхней палубе под мостиком, другой паровой, находился в кормовой части под броневою палубой.

Якорей было два становых по 100 пудов весом каждый и один запасной того же веса. Якорные цепи две, по 120 сажен длиной каждая и толщиною в 1 и 5/8 дюйма и одна такая же запасная.

Лодка имела две деревянные мачты.

На носовой надстройке помещалась бронированная рубка. Крыша ее состояла из 1-дюймовых стальных листов, а стенки из 2-х слоев – внутренний имел толщину 7/16 дюйма, а внешний – 9/16 дюйма (т.е. общая толщина также 1 дюйм). Под кормовым мостиком находилась штурманская рубка.

Корабль имел два опреснителя системы Зотова.

Все отделения судна оборудовались системой вентиляции. Каюты и помещения для команды имели паровое отопление.

Корабль имел мощную водоотливную систему – помимо помп при паровых механизмах были установлены две центробежные помпы и пожарная помпа, помпы Даунтона.

Вся сталь и железо корпуса после окончания работ покрывались в три слоя суричной краской. Надводная часть борта снаружи, кроме того, отшпаклевывалась и красилась в 2 слоя черной краской. Внутренняя деревянная отделка красилась три раза масляной краской.

Все части корпуса делались из мягкой сименс- мартеновской стали. Все заклепки также изготовлялись из мягкой стали. Все сорта стали и железа по спецификации должны были быть изготовлены из русских материалов и на русских заводах, но на практике при постройке “Отважного” и “Гремящего” от этог о правила пришлось отступить. Допускалось уменьшение всех используемых сортов стали на 4%, но отнюдь не увеличение его. Все водонепроницаемые переборки испытывались наливанием воды {5} 5 Спецификацию лодки см.: РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Лл. 3-8 об. 6 Афонин Н.Н. Указ. соч. С. 30. 7 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Лл. 203-203 об. 8 Афонин Н.Н. Указ. соч. С. 29-30. 9 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Лл. 207-207 об. 10 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Лл. 207-207 об. 11 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 222 об. 12 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 278. 13 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Лл. 305-305 об. 14 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 227. 15 РГА ВМФ. Ф. 421. Оп. 1.Д. 1031. Л. 231. 16 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Лл. 329-329 об. 17 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 302. 18 РГА ВМФ. Ф, 421. Оп. 1. Д. 1031. Л. 415. 19 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 421. 20 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 424. 21 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 439. 22 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 438. 23 Афонин Н.Н. Указ. соч. С. 30. 24 Афонин Н.Н. Указ. соч. С. 31. 25 РГА ВМФ. Ф. 421. Оп. 1. Д. 1031. Л. 442. 26 Мельников P.M. Указ. соч. С. 235-236. .
