Линейные корабли типа "Айова” считаются одними из лучших среди тяжелых артиллерийских кораблей в мире. Им присущи сильная артиллерия и мощная броневая защита, высокая скорость и надежность, что, по- видимому, и продлило их жизненный век после окончания войны, когда все ведущие морские державы спешили избавиться от линкоров. Судя по всему, четкого представления о перспективах боевого применения кораблей данного класса американцы не имели. Линкоры привлекали к участию в войне против Северной Кореи, периодически выводили из состава флота в резерв и, наконец, в середине 1958 года решили переоборудовать в ударные ракетные корабли, а чуть позже еще раз модернизировать с целью увеличить объем топливных цистерн до 16,5 тыс.т. Что указывало на намерение командования ВМС США и в будущем применять линейные корабли в кризисных регионах вдали от побережья страны.
Линейные корабли ВМС США типа «Айова». Cоздание, боевое использование, конструкция - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Общее устройство башни главного калибра линейного корабля «АЙОВА»
Орудие главного калибра.

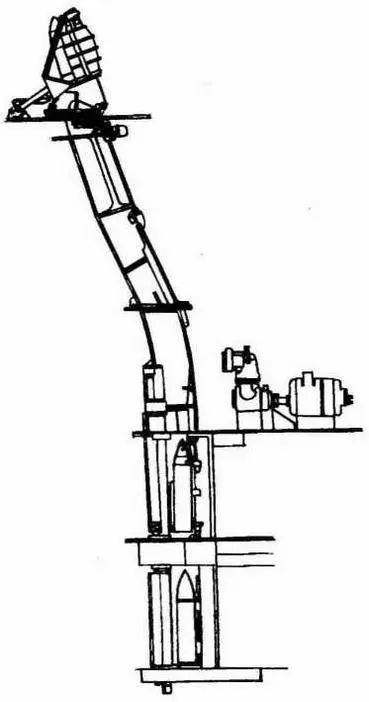

Элеватор подачи боеприпасов. ч.

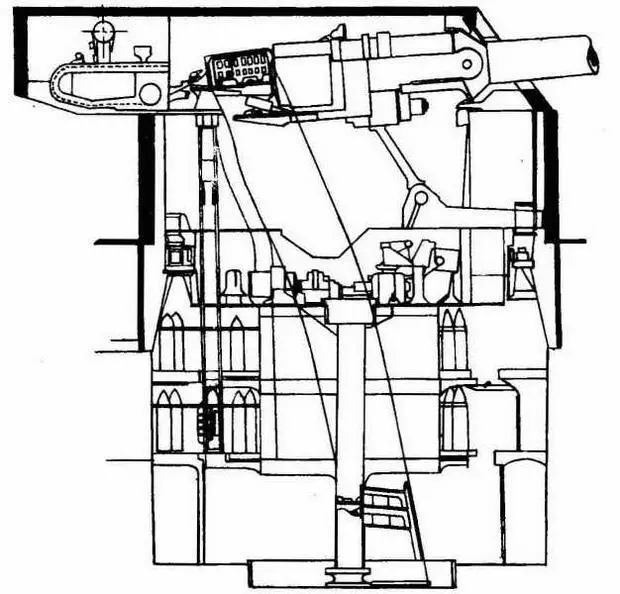

Разрез башни главного калибра.

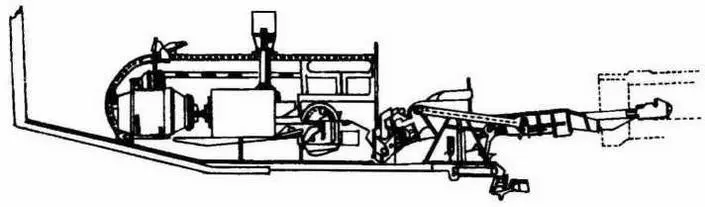

Механизм заряжания и досылки снарядов и зарядов.
Башня главного калибра, вид сзади.

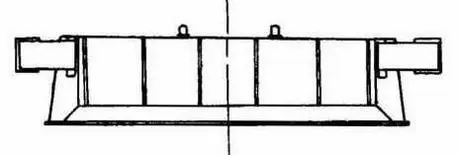

Дальномер башни главного калибра.

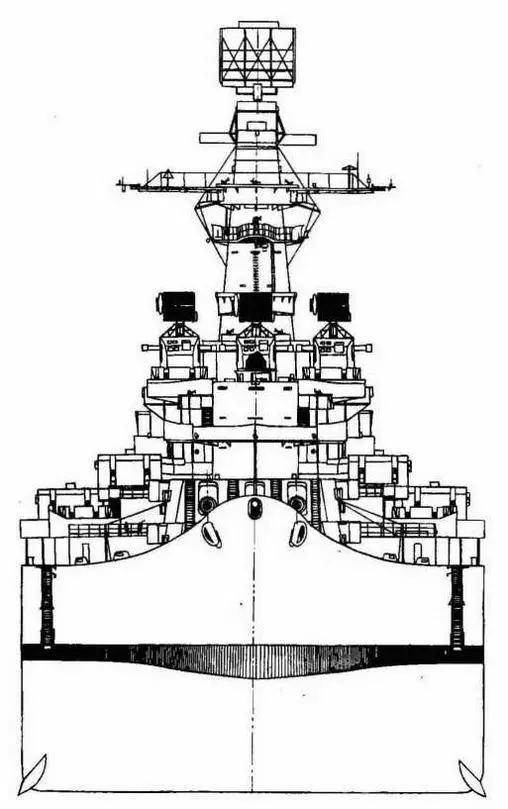

Вид с носа.
Вид с кормы.
Этот снаряд способен разрушить 597-миллиметровую поясную броню с дистанции 9144 м, а 324-миллиметровую броню — с дистанции 27432 м. Достоверных данных о скорострельности 406-мм артиллерийской установки нет, однако известно, что за один час все девять орудий способны выпустить около 1080 снарядов.
В качестве универсальной артиллерии установлены 127-миллиметровые орудия в 38 калибров, которые размещались (до модернизации) по 2 в 10 башнях. Эти башни располагались таким образом, что четыре могли вести огонь в носовых и кормовых углах, а шесть — на траверзах. Максимальный угол возвышения 127-миллиметровых орудий составляет 85°, а дальность стрельбы — 16 070 м при угле возвышения 45°.
Зенитная артиллерия была представлена 40-миллиметровыми автоматами Bofors в 56 калибров и 20миллиметровыми автоматами Oerlikon в 70 калибров. Количество зенитных автоматов на кораблях серии варьировалось год от года. Так, на "Нью-Джерси" в мае 1943 года имелось восемьдесят 40-миллиметровых и сорок девять 20-миллиметровых зенитных автоматов. В августе 1945 года количество последних было сокращенно до 43. На линкоре "Айова" после вступления в строй тех и других было по 60, а в декабре 1944 года 40-миллиметровых автоматов стало 76, а 20-миллиметровых 52. 40-миллиметровые автоматы представляли собой счетверенные артиллерийские установки с противопульными щитами. 20-миллиметровые автоматы — одноствольные (либо двухствольные) открытого типа, устанавливались в основном на верхней палубе корабля.
Носовые башни главного калибра 406 мм (фото из архива Ю.М.Шедякова).
Пост управления огнем 127-мм орудиями.

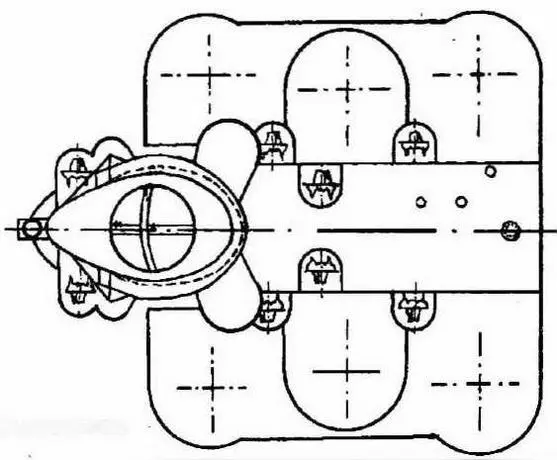

Вид сверху (без антенны РЛС).
| Сравнительная характеристика глубины проникновения 406-миллиметрового снаряда орудия в 50 калибров (вес снаряда 1225 кг, начальная скорость 762 м/с) и 406-миллиметрового снаряда орудия в 45 калибров (вес снаряда 1225 кг, начальная скорость 701 м/с) | ||
|---|---|---|
| С расстояния,м | Проникновение, мм | |
| поясное | палубное | |
| 9144 | 664/597 | 43/47 |
| 18 288 | 509/447 | 99/109 |
| 27432 | 308/324 | 169/194 |
| Примечание: в числителе - характеристики орудия в 50 калибров, в знаменателе - орудия в 45 калибров |
| Баллистика снаряда 406-миллиметрового орудия при уменьшенном заряде | ||
|---|---|---|
| Масса снаряда, кг | 1225 | 862 |
| Скорость снаряда начальная, м/с | 549 | 632 |
| Дальность стрельбы, м | 22112 | 25009 |
| Характеристики орудий линейного корабля "Айова" | ||||
|---|---|---|---|---|
| Калибр орудий | ||||
| 406-мм/50 | 127-мм/38 | 40-мм/60 | 20-мм/70 | |
| Масса снаряда, кг 1225 Скорость начальная, м/с 762 Дальность стрельбы | 24,43792 | 0,898 | 0,122 | |
| максимальная, м Угол возвышения | 38720 | 16070 | 10058 | 4389 |
| максимальный, ° | 45 | 85 | 90 | 90 |
40-мм/56 автомат BOFORS

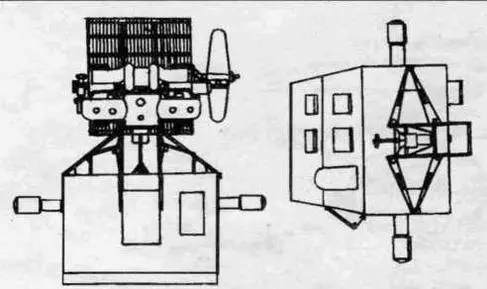

Антенна поисковой РЛС, вид спереди.
Вид сбоку.
Вид спереди.
Вид сзади.
Вид сверху. 20-мм автомат OERUKON

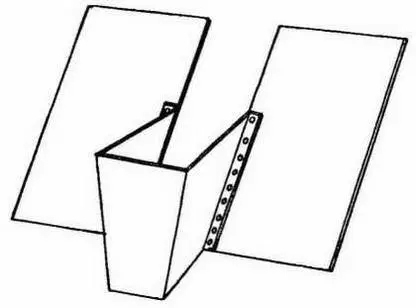

Щит автомата.
Вид спереди.
Вид сбоку.

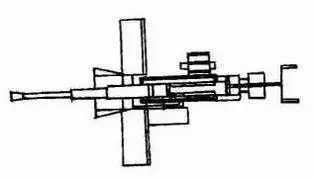

Вид сверху.
Кормовой дальномер главного калибра.
Площадка 40-мм автоматов.
Мостики надстройки.
Приборы управления огнем 40-мм автоматов.
900-мм прожектор.
