Ю. Апальков - Линейные корабли ВМС США типа «Айова». Cоздание, боевое использование, конструкция

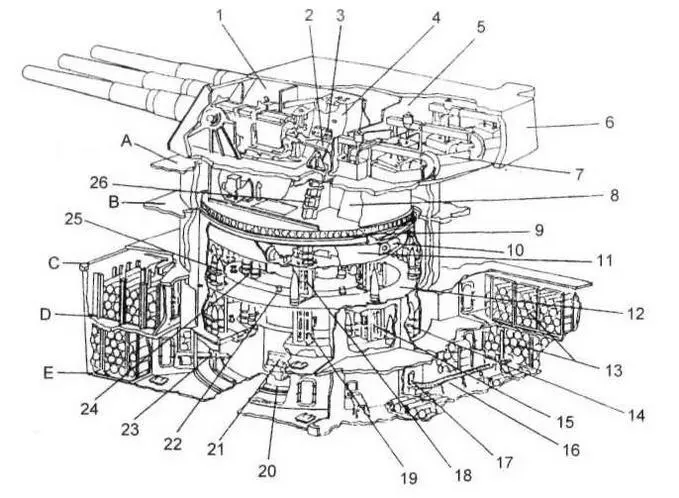

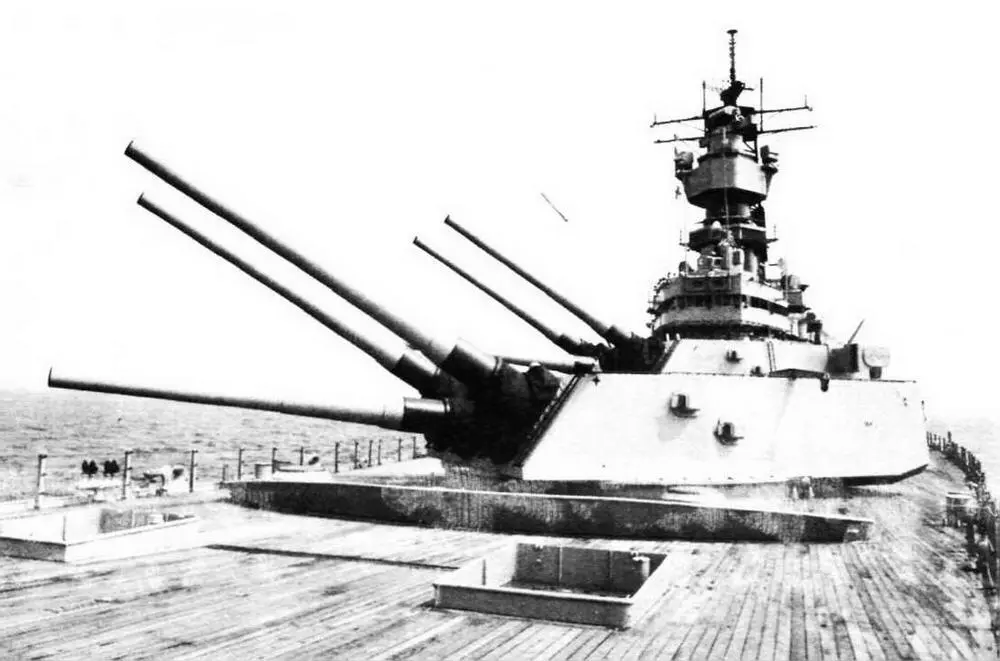

Схема башенной установки и погребов боезапаса линкора «Айова»:

1 —продольная пламянепроницаемая переборка башни; 2 — лоток; 3 — люк зарядного элеватора; 4 — зарядный элеватор; 5 — поперечная пламянепроницаемая переборка; 6 — тыльная броневая плита башни; 7 — направляющая цепного прибойника; 8 — подбашенное отделение; 9 — шаровой погон; 10 — ограничитель угла поворота башни; 11 —отделение механизмов; 12 — верхнее снарядное отделение; 13— зарядный погреб; 14 — нижнее снарядное отделение; 15,18,19 — заслонки снарядных элеваторов центрального и левого орудий; 16 — зарядный конвейер; 17 — люк зарядного элеватора; 20 — зарядное отделение; 21 — накопитель зарядов; 22 — неподвижное кольцо верхнего снарядного отделения; 23 — лоток подачи зарядов; 24 — внутреннее вращающееся кольцо верхнего снарядного отделения; 25 — внешнее неподвижное кольцо верхнего снарядного отделения; 26 — снарядный элеватор.

А — верхняя палуба; В — вторая палуба; С — третья палуба; D — первая платформа; Е — вторая платформа.

Рис. из книги J.CampbeH, Naval Weapons of World WarTwo

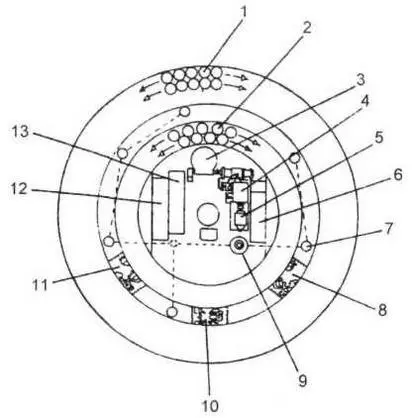

План снарядного отделения башни:

1 — вертикальная укладка 406-мм снарядов на внешнем неподвижном кольце; 2 — укладка 406-мм снарядов на внутреннем вращающемся кольце; 3 — редуктор механизма поворота внутреннего снарядного кольца; 4 — гидромотор; 5,9 — электродвигатели; 6,12,13 — зарядные элеваторы; 7 — механизм поворота внутреннего снарядного кольца; 8,10,11 — снарядные элеваторы

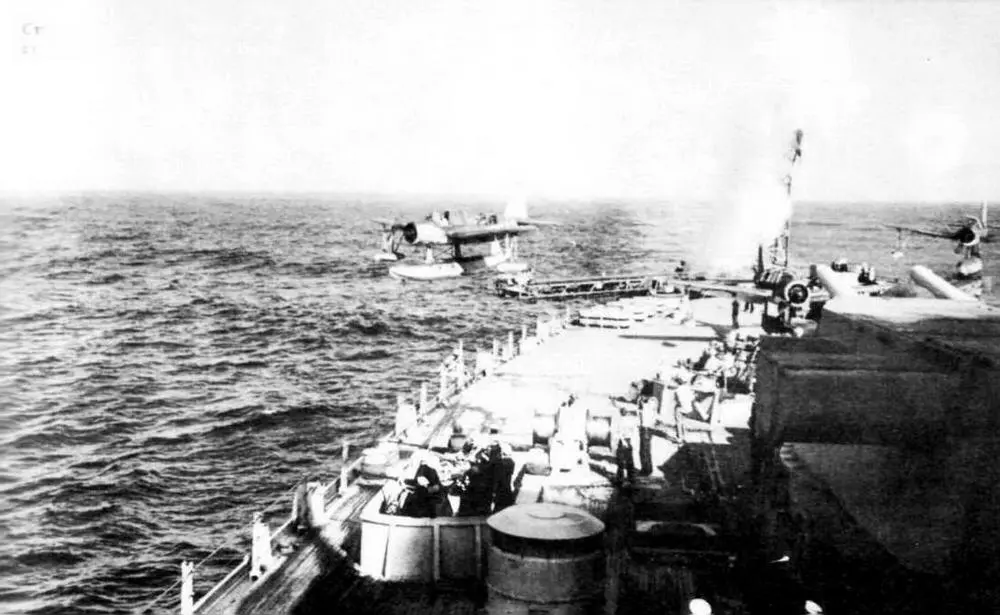

Старт гидросамолета OS2U «Кингфишер» с катапульты «Айовы», лето 1944 г.

Пуск крылатой ракеты BGM-109 «Томагавк» с линкора «Айова», 2 августа 1986 г.

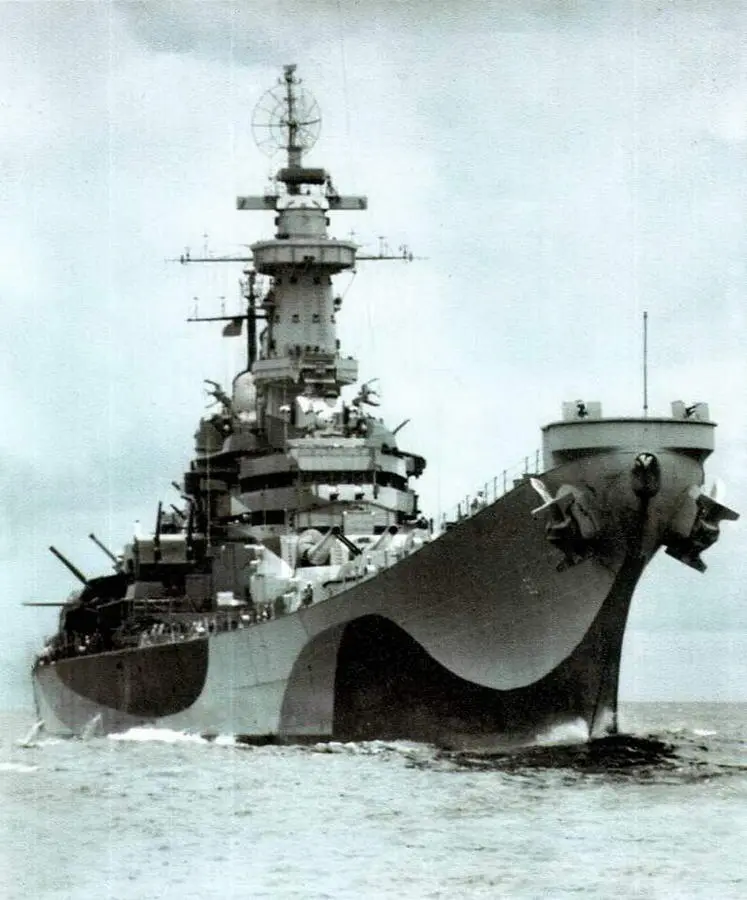

Линкор «Миссури» в камуфляжной окраске, август 1944 г. Фото из книги «War in the Pacific 1937—1945» (London, 1991)

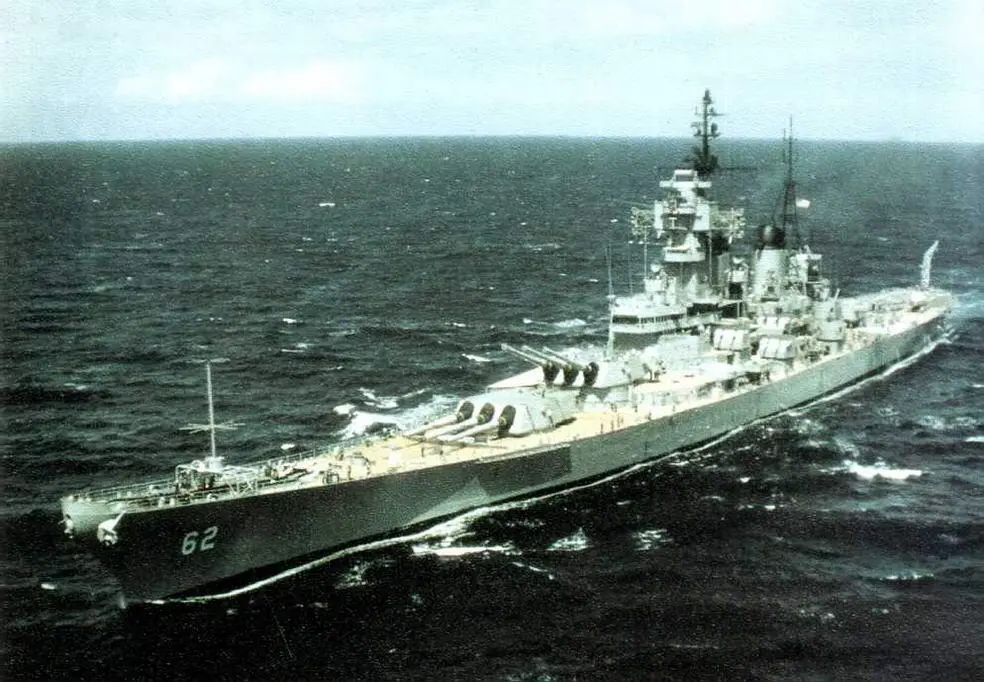

«Нью-Джерси» у берегов Вьетнама, 1968 г.

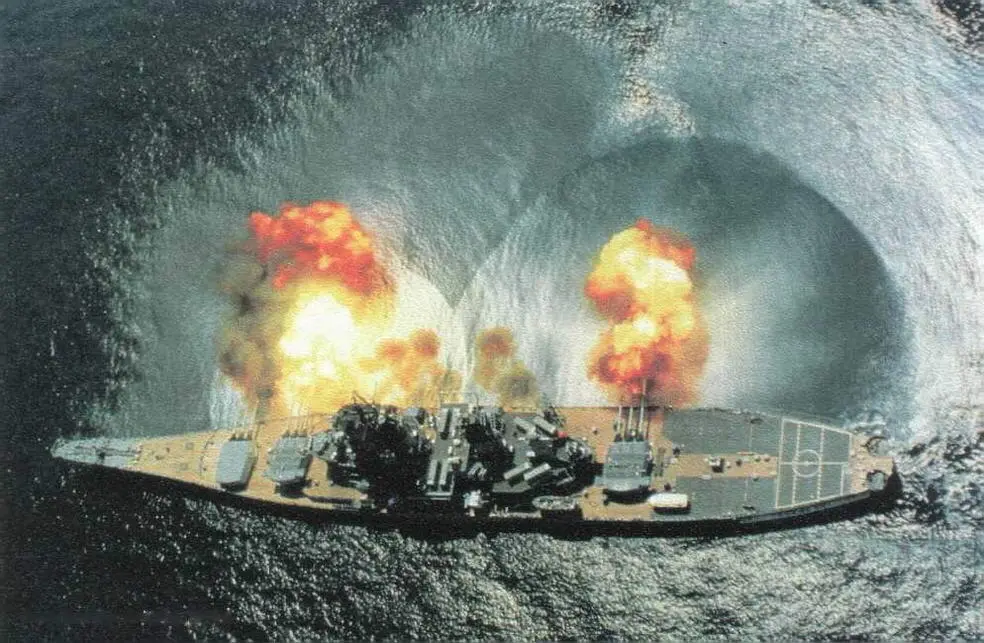

Залп линкора «АЙова» 1984 г.
