С. Сулига - Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

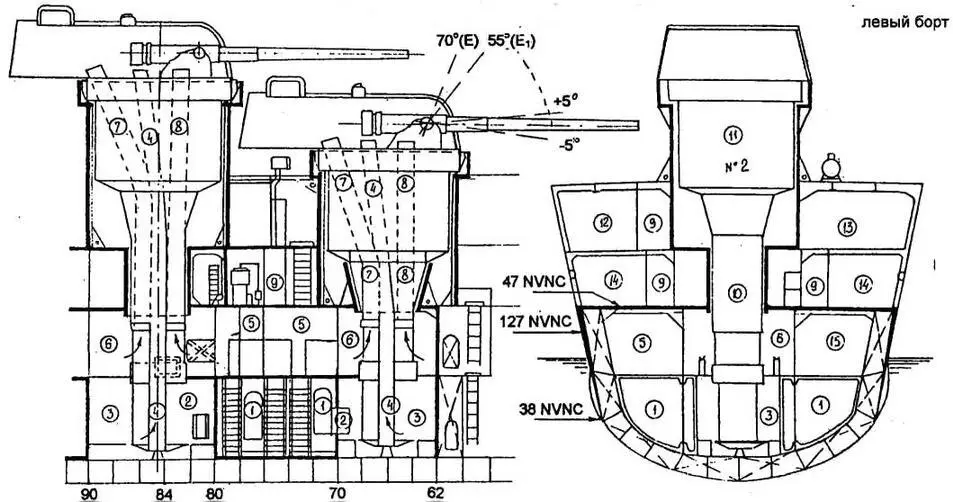

НОСОВЫЕ БАШНИ МОДЕЛИ “Е” КРЕЙСЕРА “ТАКАО” (сечения по ДП и шпангоуту 84)

1 - зарядный погреб; 2 - пламянепроницаемый барабан; 3 - перегрузочное отделение; 4 - зарядный “ковшовый” подъемник; 5 - снарядный погреб; 6 - перегрузочное отделение со снарядными каретками; 7 - “толкающий” подъемник для бронебойных и фугасных снарядов (стрельба на низких углах возвышения); 8 - “толкающий” подъемник для “зенитных” фугасных снарядов; 9- проход; 10 - центральный ствол башни; 11 - нижнее (энергетическое) отделение; 12 - кабинет начальника финслужбы; 13, 14 - офицерская кают-компания и каюты; 15 - вспомогательное помещение

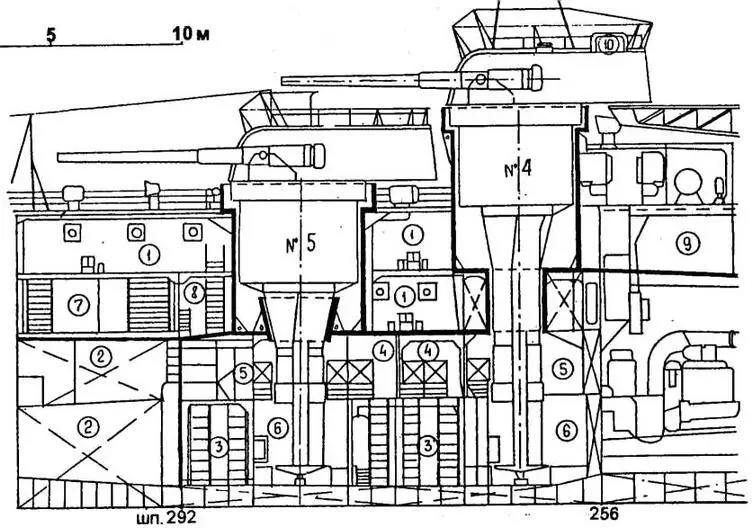

КОРМОВЫЕ БАШНИ (сечение по ДП)

1 - кубрики; 2 - нефтяные цистерны; 3,4 - зарядные и снарядные погреба; 5,6 - перегрузочные снарядное и зарядное отделения; 7 - холодильник и дистилляторная установка; 8 - проход; 9 - отделение электромторов; 10 - 6-м дальномер типа 14

Боезапас на 1200 выстрелов (120 на ствол) состоял сначала из 4 снарядов типа 91: бронебойного с донным взрывателем типа 13 №4 модиф.1 и 3,11 кг взрывчатого вещества типа 91 (тринитроанизол или ТНА), “общего назначения” (“коммон”) с головным дистанционным взрывателем типа 91 и 8,17 кг ТНА и двух учебных (без взрывателя и с головным дистанционным типа 91).

Число 12-см/45 зениток типа 10 года на новых крейсерах уменьшили до четырех, поскольку ожидалось, что для целей ПВО будут использоваться и орудия главного калибра, имевшие такую же досягаемость по высоте. Зенитки в одиночных установках модели “В ” с щитами и электрогидравлическим приводом располагались по бокам от дымовых труб на зенитной палубе (шельтердеке). В 1932-42 годах эти орудия использовали 5 типов снарядов: фугасный типа 91 (1,7 кг “шимозы”) с дистанционным взрывателем типа 91, пристрелочный с дистанционным взрывателем типа 91 (замедление до 30 с), осветительный (с 30 марта 1938 года осветительный типа “А”) и учебный с таким же взрывателем оба и учебный без взрывателя.

Постоянный прогресс авиации в 20-е годы стимулировал разработку зенитного оружия средней дальности, в частности, для защиты важных объектов на надстройках. В то время японцы еще не имели подобного оружия, поэтому по бокам от задней дымовой трубы решили установить две легких зенитных автоматических пушки фирмы Виккерс калибром 40-мм, которые завозились из Англии. Эти пушки имели низкую начальную скорость снаряда (600 м/с) и эффективную дальность стрельбы (2500 м), поэтому с середины 30-х годов их стали заменять на 25-мм автоматы и 13-мм тяжелые пулемёты.

Для ближней ПВО на носовой надстройке стояли два также поступавших по импорту из Англии 7,7-мм пулемета (см.2.4.2).

Хотя крейсера “класса А” предназначались в первую очередь для артиллерийского боя, разработка 61-см торпед дальнего действия заставила пересмотреть взгляды на использование этих кораблей и дать им еще и мощное торпедное вооружение. Вместо неподвижных ТА между средней и верхней палубами, принятых на предыдущих крейсерах этого класса, на типе “Такао” установили четыре (по 2 на борт) двух-трубных поворотных ТА типа 89 (1929 года) на уровне верхней палубы. При этом постарались максимально учесть взгляды Ю.Хираги на опасность, которую представляют собой надводные ТА для корабля-носителя. Тем более, что боеголовки торпед, которые должны были нести крейсера типа “Такао” были гораздо мощнее и результаты их взрыва на борту имели бы гораздо более серьезные последствия. Поэтому ТА рас-положили на спонсонах в средней части корабля между верхней палубой и шельтердеком. Это частично выносило их за борт и удаляло от МКО, уменьшая возможные повреждения в случае взрыва торпед. Во время боя разворот ТА за борт еще больше удалял боеголовки от корпуса корабля. Наконец, вне ТА боеголовки торпед защищались футлярами из стали Дюколь. Хотя сначала крейсера проектировались с 12 торпедными трубами в строенных аппаратах, значительный верхний вес и недостаток места заставили принять двухтрубные ТА частично прикрытые, щитами, Разворачивались они обычно с помощью электрогидравлического привода, но можно было поворачивать их и вручную. Торпеды выстреливались сжатым воздухом, но при необходимости и пороховым зарядом,

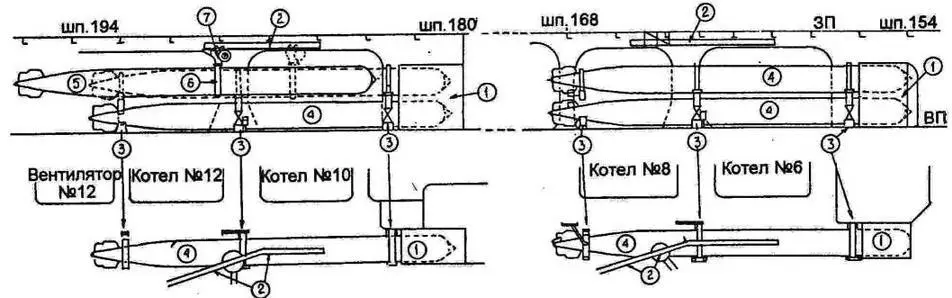

ТОРПЕДНОЕ ВООРУЖЕНИЕ КРЕЙСЕРОВ ТИПА “ТАКАО” ХРАНЕНИЕ ЗАПАСНЫХ ТОРПЕД

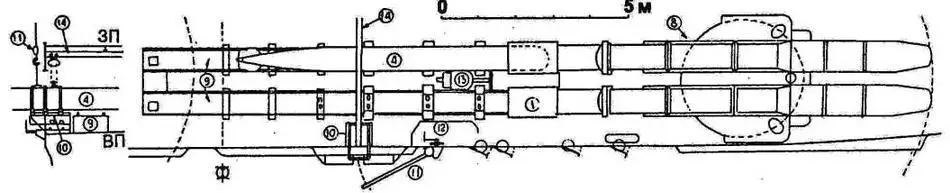

СИСТЕМА БЫСТРОЙ ПЕРЕЗАРЯДКИ

1 - защита боеголовок (сталь D); 2 - подвесной рельс; 3 - зажим; 4 - торпеда типа 90 (длина 8550 мм, вес 2540 кг); 5 - торпеда выдвигается из ящика и фиксируется захватом к тельферу; 6 - кольцевой захват; 7 - тельфер; 8 - ТА типа 89; 9 - конвейер с «бесконечной» цепью; 10 - лоток для погрузки торпед на корабль; 11 - грузовая стрела; 12 - пост управления стрелой; 13 - электромотор конвейера; 14- подвесной рельс, соединенный с рельсом 2

Чтобы отчасти компенсировать уменьшенный бортовой залп торпед, для крейсеров типа “Такао” разработали систему быстрой перезарядки ТА. Под шельтердеком имелась система подвесных рельсов с тельферами, с помощью которой запасные торпеды быстро подавались к любому аппарату. Там они опускались на конвейеры с электроприводом и загружались в трубы. Обычно перезарядка ТА занимала 3 минуты.

На борт принималось 16 торпед: 8 хранились на конвейерах, расположенных за каждым аппаратом, а 8 резервных размещались попарно, одна над другой, по бокам от дымоходов №2 и №3; все боеголовки закрывались в футлярах из стали Дюколь. Погрузка торпед на корабль произво-дилась через спе-циальный порт в борту на уровне верхней палубы -между портами для ТА. Для этого использовались грузовая стрела, небольшой лоток и упомянутая система рельсов.

61-см торпеды типа 90 являлись развитием торпед типа 8 года, которыми уже вооружались крейсера “класса А”, имея большую дальность хода и более мощную боеголовку, содержавшую 390 кг взрывчатого вещества (ВВ) типа 91.

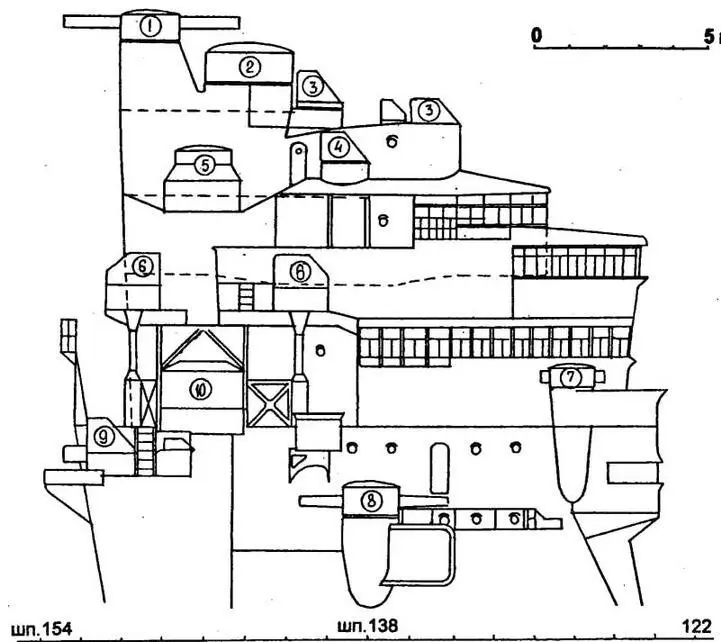

ДЕРЕВЯННЫЙ МАКЕТ НОСОВОЙ НАДСТРОЙКИ “ТАКАО”, ВРЕМЕННО УСТАНОВЛЕННЫЙ ПОСЛЕ СПУСКА

А- платформа УАО ГК с дальномером (1), директором центральной наводки (2) и наблюдательными постами (3); В - командная платформа с наблюдательными постами (4) и торпедными директорами (5); С - платформа слежения за целью; D - платформа управления огнем с постами управления прожекторами (6); Е - ходовой мостик с штурманскими дальномерами (7) и зенитными директорами (10); F - верхний мостик с башенками дальномеров (8) и наблюдательными постами (9); G - уровень палубы среднего мостика
