Принято на вооружение 7.05.1934. года
Характеристики орудия - калибр ствола 155 мм (6,1”)- ствол моноблок, радиально расширенный,
- качающийся винтовой затвор с ручным и гидроприводом
- общая длина 961,5 см, вес с затвором 12700 кг,
- длина зарядной каморы 1128 мм, объём 38 л
- нарезка равномерная, 1 оборот на 28 калибров, 40 нарезов
- скорость снаряда у дула 920 м/с максимальное давление газов в стволе 34 кГ/мм 2
- живучесть ствола 250-300 выстрелов
- скорострельность 5-7 выстрелов/мин. (проектная)
-дальность стрельбы 27400 м горизонтальная и 12000 м вертикальная при макс, возвышении 55°
- максимальный угол снижения - 10°
- вес снаряда 55,87 кг, заряда (в шелковом картузе) 19,5 “общего” и 12,3 кг “уменьшенного”
Характеристики установок и башен: - трехорудийные башни ( на типе “Могами” и планировались на типе “Тоне”) весом 175 т; защита 25 мм стали НТ со всех сторон плюс стальная облицовка изнутри с зазором 10 см для теплоизоляции; угол возвышения 55° (по проекту 75°); расстояние между стволами 1,55 м; размер боевого отделения 8,4x6x2,25 м, общая высота вращающейся структуры 13 и 15,8 м, внешний диаметр роликового погона 5,71 м; ГН и ВН от электрогидравлических приводов (ВН и ручная) с 2 электромоторами по 100 л.с. и давлением масла 70 атм.; скорость ГН 6%, скорость ВН 10°/с; орудийные станки имели гидроцилиндры отдачи и пневмонакатники; заряжание при фиксированном угле +7°: снаряды подавались и досылались гидравликой, заряды вручную укладывались на лоток и досылались гидротолкателями, установка взрывателей - вручную на лотке; снарядные погреба над зарядными (над и под складской палубой)
Подача боезапаса: - по одному снарядному подъемнику “толкающего” типа и зарядному “ковшового” типа на орудие (6 на башню - все внутри центрального ствола); снаряды и зарядные картузы из погребов подавались на кольцевую роликовую дорожку вокруг основания центрального ствола, затем через двойные пламянепроницаемые двери - в подъемники; подача снарядов и зарядов к орудиям - ручная; максимальная скорость подачи 6 снарядов и 5 полных зарядов в минуту.
Характеристики боезапаса: Имелось два типа снарядов, принятых 17.04.1935 г. (оба имели длину 0,678 м и вес 55,87 кг):
- колпачковый бронебойный типа 91 (“ныряющий” с баллистическим колпачком), белого цвета с красной полосой; наполнен 1,152 кг взрывчатки типа 91; донный взрыватель типа 13 №3 (замедление 0,08 с);
- учебный, черного цвета с желтой полосой, без взрывателя. Имелось 3 типа зарядов в шелковых картузах: “общий” (19,5 кг, порох 36DC2 или типа 93 №2), “уменьшенный” (12,3 кг, порох 50DC2), “легкий” для учебных снарядов (порох 30DC).
Управление стрельбой: Для ВН и ГН 15,5-см орудий применялась система “слежение за указателем”. Соответствовала СУАО на типе “Такао”: директоры типа 14 (на носовой надстройке и на крыше самолетного ангара), устройство слежения за целью типа 13, 6-м дальномеры типа 14 (бинокулярные совмещения), в башнях №3 и №4 стояли 8-метровые. После модернизации - см. выше.

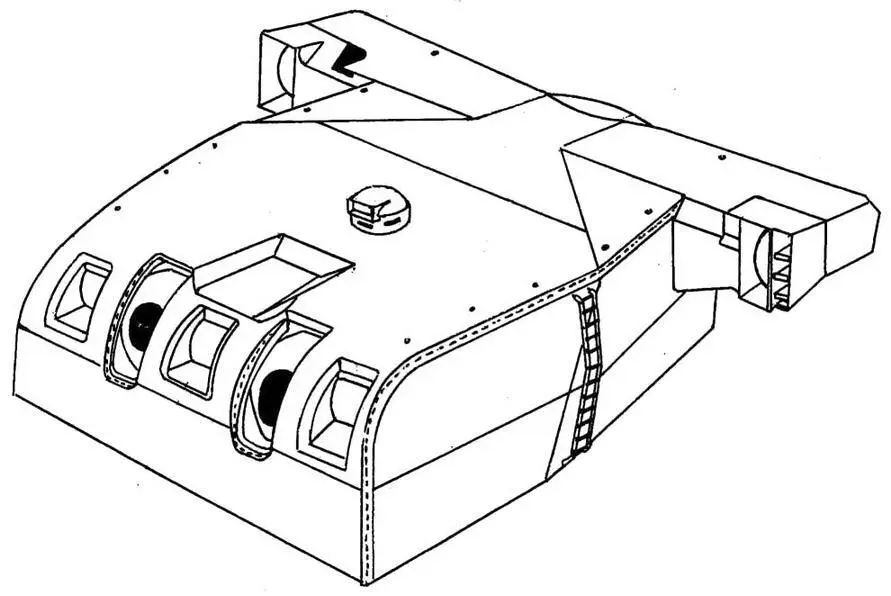

ДВУХОРУДИЙНАЯ 20СМ БАШНЯ МОДЕЛИ МОГАМИ ТРЕХОРУДИЙНАЯ 155СМ БАШНЯ 1 - фото 76

ДВУХОРУДИЙНАЯ 20-СМ БАШНЯ МОДЕЛИ “МОГАМИ”

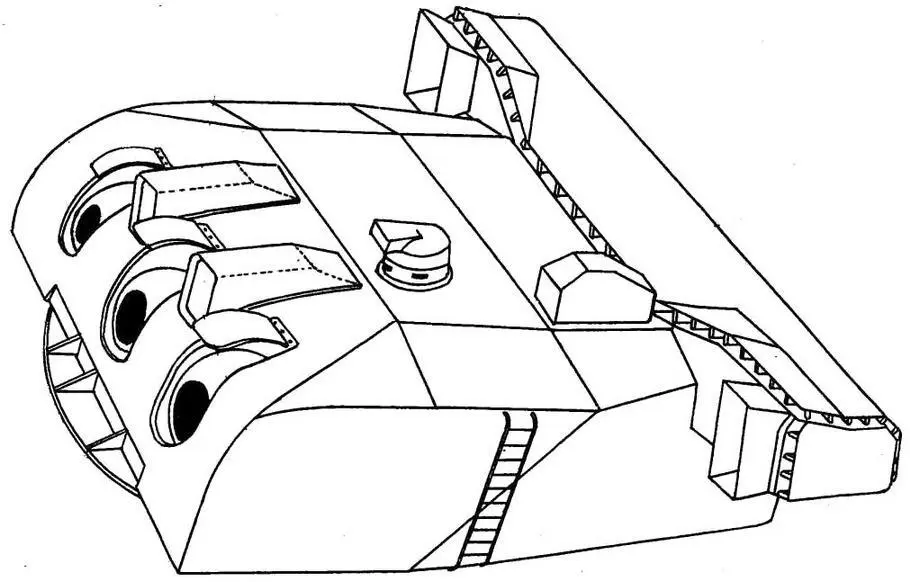

ТРЕХОРУДИЙНАЯ 155СМ БАШНЯ 1 8метровый дальномер 2 3 смотровые порты - фото 77

ТРЕХОРУДИЙНАЯ 15,5-СМ БАШНЯ

1 - 8-метровый дальномер; 2, 3 - смотровые порты вертикального и горизонтального наводчиков; 4 - командирская башенка с телескопом; 5 - установленные с зазором стальные плиты (термозащита); 6 - учебное прицельное устройство

1.2. Зенитные орудия

40-калиберное 8-см зенитное орудие типа 3 года

(до 29.03.1920 г. 40-калиберное 8-см зенитное орудие - Кокаку хо, до 5.10.1917 г. 40-калиберное 3"-е орудие с большим углом возвышения - Дай гиокаку хо)

Принято на вооружение 4 февраля 1916 года
Характеристики орудия: - ствол моноблок (MkVIII), вертикальный скользящий затвор
- общая длина 3,2 м, вес 600 кг, 21 нареза длиной 5,968 м
-длина каморы 0,39 м, объём 2,1 литра
- скорость снаряда у дула 670 м/с
- максимальное давление газов в стволе 23 кГ/мм 2
- живучесть ствола 1200-2000 выстрелов
- скорострельность 13-18 выстрелов/мин. (проектная)
- дальность стрельбы 10800 м по горизонтали и 6800 м по вертикали при максимальном возвышении 75° (оптимально 5300м)
- максимальный угол снижения - 5°
- вес снаряда 5,99 кг, вместе с зарядом в латунной гильзе 9,43 - 10,22 кг
Характеристики установок: - одноорудийные пьедестальные без щитов, вес с орудием 3,4 т, ручное обслуживание; скорость ГН 11%, скорость ВН 7%; ручное заряжание при любом угле, взрыватель устанавливался вручную во время заряжания
Характеристики боезапаса: Имелось 7 типов снарядов весом 5,99 кг и длиной 285 мм каждый:
- 2 типа “общего назначения” (“коммон” или фугасные), содержащих 0,454 кг пикриновой кислоты, красно-коричневого цвета: №3 (1918 г.) с головным взрывателем типа 5 года и №4 (1929 г.) со взрывателем двойного действия с задержкой до 30 с;
- 2 типа учебных, черного цвета: №3 (1918 г.) с желтой головкой и дистанционный (1924 г.) с белой головкой и двойным взрывателем с задержкой до 30 с;
- трассирующий (1920 г.), красного цвета;
- шрапнельный (1918 г.), серого цвета, взрыватель двойного действия с задержкой 30 с;
- пристрелочный или “маркер” (1924 г.), серого цвета, взрыватель тот же с задержкой 30 с;
Заряд в латунной гильзе с порохом 20С2 (“общий”) или 10С2 (“легкий”) для каждого типа снарядов, исключая пристрелочный, для которого имелся только легкий заряд
45-калиберное 12-см зенитное орудие типа 10 года

Спроектировано инженером С.Хадой на основе 12-см/45 кал. зенитного орудия типа 3 года, которое устанавливалось на станке модели “G” на эсминцах, начиная с 1914 года. Начало разработки в 1921 г. (10 год Тайшо).

Принято на вооружение в 1926 году
Характеристики орудия: - калибр ствола 120 мм (4,7”)
- ствол наплавленный (MklX ), горизонтальный скользящий затвор
- общая длина 5,604 м, вес 1980 кг,
-длина каморы 0,656 м, объём 10,77 литра
- скорость снаряда у дула 825 м/с
- максимальное давление газов в стволе 26,5 кГ/мм 2
- живучесть ствола 700-1000 выстрелов
- скорострельность 10-11 выстрелов/мин. (проектная)
- дальность стрельбы 15600 м по горизонтали и 10065 м по вертикали при максимальном возвышении 75° (оптимально 8450м)
- максимальный угол снижения - 10° - вес снаряда 20,45 кг, вместе с зарядом в латунной гильзе 32,5 - 34 кг
Характеристики установок: - одноорудийные пьедестальные модели “В” без щитов, вес с орудием 7,8 т, ручное обслуживание; скорость ГН 10°/с, скорость ВН 6,5°/с, ручное заряжание при любом угле, взрыватель устанавливался вручную непосредственно перед заряжанием; стояли на типах “Аоба” и “Миоко”, минзаге ''Яейяма”, сетевом заградителе “Сиратака”;
- через 3 года появились одноорудийные модели “В ” за щитом (толщина 1,6-3,2 мм) и с электрогидроприводом (возможна и ручная наводка), ёес Ют, скорость ГН 10°/с, скорость ВН 6,5°/с, ручное заряжание при любом угле, взрыватель устанавливался вручную непосредственно перед заряжанием; стояли на типах “Такао”, “Фурутака” (замена 8-см зениток) и “Аоба” (замена модели “В”);
- спаренные модели “А ” без щитов, вес 20,3 т, электрогидропривод наводки, ручное заряжание; в 1927-28 гг. ими оснаЬтили авианосцы “Kara” и “Акаги”;
- одноорудийные модели “С” с ручным обслуживанием (вес 6,7 т) и модели “Е” с гидроприводом были разработаны в годы второй мировой войны соответственно для береговых батарей и эскортных судов
Подача боезапаса: - снаряды подавались на ВП черпаковым цепным подъемником (по одному на каждую установку) со скоростью 10 снарядов/мин., перенос к орудиям и заряжание ручные
Характеристики боезапа-са: Имелось 5 типов снарядов длиной 414 мм каждый (кроме пристрелочного, который был 380-мм):
- “общего назначения” (“коммон” или фугасный), содержащий 1,7 кг пикриновой кислоты, темнокрасного цвета с белым наконечником (принят в 1929 г. как “снаряд коммон №4”), взрыватель типа 88; с 6.07.1932 г. стал называться просто “снаряд коммон”, взрыватель дистанционный типа 91; радиус поражения 18,1 м;
- дистанционный учебный (1926 г.), черного цвета с белой головкой и двойным взрывателем с задержкой на 30 с или 50 с; с 1932 г. дистанционный взрыватель типа 91;
- учебный (1932 г.) без взрывателя, черного цвета с желтым наконечником;
- пристрелочный или “маркер” (1926 г.), зеленого цвета, взрыватель двойного действия с задержкой 30 с или 50 с; с 1929 г. двойного действия на 30 с, а с 1932 г. дистанционный на 30 с;
- осветительный без парашюта, короткое время действия (1929 г.), голубовато-серого цвета, дистанционный взрыватель на 30 с; 30.08.1938 г. название изменено на “осветительный снаряд А”.
Позже добавлены:
- осколочно-зажигательный, красного цвета; длина 406 мм, вес 20,4 кг; наполнен 0,3 кг ВВ и 18 трубочками с зажигательной смесью; дистанционный взрыватель типа 91;
- осветительный “В ”, красного цвета, выпускался с начальной скоростью 700 м/с; наполнен 0,78 кг пиротехнической смеси; дистанционный взрыватель типа 91.
Заряд в латунной гильзе: “общий” (5,06 кг пороха 35С2 или 5,5 кг пороха 30DC), “облегченный” (порох 35С2 или 30DC или 20Т ) и “легкий” (порох 20С или 20С ) для каждого типа снарядов, исключая пристрелочный, для которого имелся только легкий заряд
Управление стрельбой Сначала управлялись теми же элементами СУАО, что и орудия ГК, затем стали обеспечиваться СУЗО типа 91 (директоры отдельно от дальномеров), а с 1937 г. - СУЗО типа 94 (см. ниже)
40-калиберное 12,7-см зенитное орудие типа 89

Спроектировано инженером С.Хадой для замены 8-см /40 зенитного орудия. Начало разработки в 1928 г., испытания экспериментального образца в 1931 г.
