Появление же последних 6 тяжелых крейсеров в составе японского флота не имеет аналогов в практике мирового кораблестроения: построенные в качестве легких (класса “b”) с беспрецедентно мощным вооружением из 15 155-мм орудий, но с заложенной в проекте возможностью перевооружения на 203-мм калибр, они были быстро перестроены в тяжелые, как только японцы отказались от соблюдения всех договоров. В результате к началу войны на Тихом океане количество кораблей этого класса у основных соперников - Японии и США — оказалось равным.
Издание выпущено в формате аналогичном серии "Боевые корабли мира".
Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации. - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Принято на вооружение | 6.02.1932 года |
Характеристики орудия: | - калибр ствола 127 мм (5”) |
- ствол моноблок, изготовленный центробежной отливкой | |
- горизонтальный скользящий затвор | |
- длина общая/ствола 5,284/4,93 м, вес с затвором 3060 кг, 36 нарезов | |
- длина каморы 0,534 м, объём 9 литров | |
- скорость снаряда у дула 720 м/с | |
- максимальное давление газов в стволе 25 кГ/мм 2 | |
- живучесть ствола 800-1500 выстрелов | |
- скорострельность 14 (максим.) - 8 выстрелов/мин. (продолжительная) | |
- дальность стрельбы 13200 м по горизонтали и 8100 м по вертикали (эффективная 7400 м) | |
- максимальный угол возвышения +90°, снижения -8° | |
- вес снаряда 23,05 кг, заряда 3,98 кг, латунной гильзы 7,25кг, унитарного патрона 34,32 кг | |
- длина снаряда 436,8 мм, гильзы 583 мм, унитарного патрона 971 мм | |
Характеристики установок | - одноорудийные пьедестальные со щитами - только на эскортных эсминцах типа “Мацу” в носу; |
- двухорудийные пьедестальные без щитов модели “А ” весом 20,3 т; электрогидропривод (10 л.с.) и ручной; скорости ГН 6°/с и ВН 12°/с (при ручной Ааводке обе 3%); заряжание при любом возвышении, установка взрывателя вручную перед заряжанием, а времени его срабатывания | |
- автоматически; стояли на линкорах, авианосцах, после реконструкции на “Такао”, “Атаго”, “Майя”, на 5500-тонных крейсерах после модернизации, эскортных эсминцах (в корме), вспомогательных судах; - двухорудийные с 2-мм “погодными” щитами модели “А ” модиф.1 весом 24,5 т; остальное - как у модели “А ”; стояли на модернизированных крейсерах типа “Миоко”, на типах “Могами” и “Тоне”, ремонтном судне “Акаси”, танкерах “Шиойя”, “Асидзури” и “Хайясуи”; - двухорудийные с полностью закрытым щитом модели “А ” модиф.2; стояли на авианосцах “Kara”, “Сорю”, “Хирю”, "Сёкаку”, ”Дзуйкаку” и большинстве перестроенных из торговых судов в местах, подверженных воздействию дыма из труб; | |
- двухорудийные с более полной защитой от дульных газов модели “А ” модиф.З весом 29 т стояли на линкорах типа “Ямато”. | |
Подача боезапаса: | - унитарные снаряды подавались ковшовыми цепными подъемниками на СП, по которой переносились к подъемникам под орудиями (по одному на каждую установку); передача к орудиям и заряжание вручную; скорость подачи 10 снарядов/мин.(теоретически, а на практике сильно зависела от состояния прислуги. |
Характеристики боезапаса: | В 1932 г. имелось 4 типа снарядов, из которых осветительный без парашюта отменили в 1934 г. (все имели вес 23 кг, длину 436,8мм) |
- “общего назначения”, содержащий 1,778 кг пикриновой кислоты, коричневого цвета; взрыватель типа 88 или дистанционный типа 91; эффективный радиус поражения 18,8 м; | |
- дистанционный учебный, черного цвета с белым наконечником; дистанцион. взрыватель типа 91; | |
- учебный без взрывателя, черного цвета с желтым наконечником. | |
Позже добавлены (оба с дистанционным взрывателем типа 91): | |
- “коммон” типа 3 (также известен как “осколочный” или “зажигательный”), красного цвета; наполнен 43 трубочками и 23 тягами с зажигательной смесью; эффективный диаметр разрыва 54 м; | |
-осветительный модели “В”, красного цвета, наполнен 1,1 кг пиротехнической смеси; начальная скорость 720 м/с. Заряд в латунной гильзе: “общий” (3,98 кг пороха 21 DC). | |
Управление стрельбой | СУЗО типа 91:2 директора, совмещенных с вычислительным устройством, и отдельно стоящие 2 дальномера; СУЗО типа 94: 2 директора с 4,5-метровыми дальномерами по бортам на носовой надстройке, зенитный вычислительный прибор в ЦАП под броневой палубой |

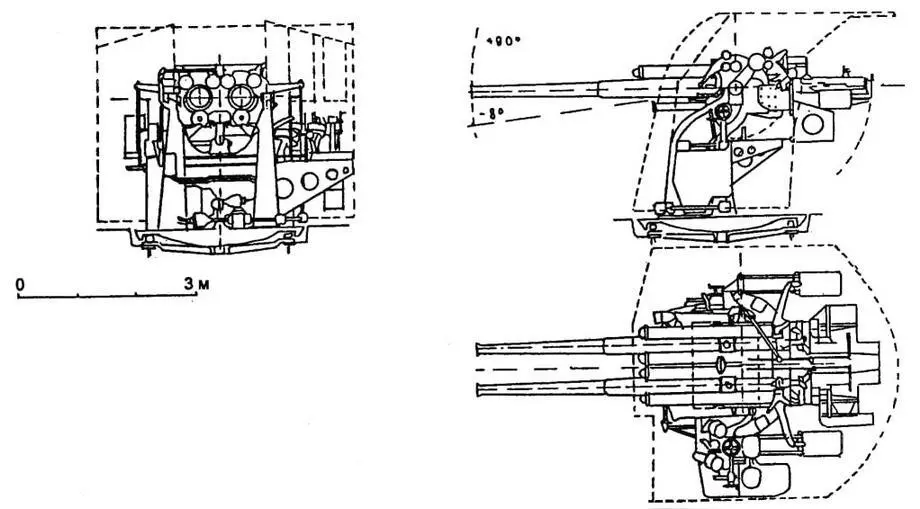

Пунктирной линией показаны контура ветрового щита (установка “модели А модиф.1” Некоторые гидравлические трубопрбводы не показаны, чтобы не загромождать чертеж
1.3. Зенитные автоматы
(до 1935 г. - 13-мм автомат типа Хо; до 4.02.1933 г. 13,2-мм автомат Гочкис)
Производство фирмы Гочкис, поступали по импорту из Франции. Тип Хо принят на вооружение в 1931 г. В 1933 г. разработана японская версия.
Принят на вооружение | в 1935 году |
Характеристики орудия: | - калибр ствола 13,2 мм, длина ствола в калибрах 76 |
- ствол моноблок с воздушным охлаждением и пламегасителем, | |
- механизм Гочкиса на дульных газах, | |
- длина (ствол+затвор) 1+0,4=1,4 м, 8 нарезов, | |
- вес общий/ствола/механизма 41,8 /19,8 / 22,0 кг, | |
- скорость снаряда у дула 800 м/с, | |
- максимальное давление газов в стволе 29 кГ/мм 2 | |
- скорострельность 250 (норм.) - 450 (максим.) выстрелов/мин. | |
-дальность стрельбы 6400 м по горизонтали и 4500 м по вертикали при максимальном возвышении 85° (эффективная 1000м) | |
- вес снаряда 52 г, заряда 15 г, общий вес патрона 113 -118,5 г | |
Характеристики установок: | - пьедестальные без щитов с ручным обслуживанием; вес 213 кг (модель 1) или 113 кг (мод. 6и 7); |
- спаренные весом 313 кг; стояли на типе “Фурутака” с 1932-33 гг. и после реконструкции на остальных крейсерах “класса А”; | |
- счетверенные весом 1163 кг на типе “Аоба” с 1932 г. | |
Рабочее пространство для одиночной и спаренной установки - диаметр 2 м, счетверенной -диаметр 2,41 м. | |
Характеристики боезапаса | Имелось 4 типа снарядов: |
- бронебойный весом 51,8 г (общий 118,5 г), без взрывчатки; | |
- зажигательный, 49,6 г (116,7 г), наполнен 3,5 г фосфора; | |
- трассирующий, 46 г (113 г), наполнен гексаном (50%), желтого цвета; | |
- учебный - как бронебойный. | |
Боепитание: в магазинах по 30 патронов |
Производство фирмы Виккерс, разработано на основе модели MkVIII, испытания в 1927 г. на верфи флота в Куре, поступали по импорту из Англии.
Принято на вооружение | в 1928 году |
Характеристики орудия: | - калибр ствола 40 мм |
- ствол кованый с водяным охлаждением и накатным механизмом фирмы Виккерс | |
- длина (ствол+механизм) 1,58+0,92=2,5 м, вес 281 кг | |
- скорость снаряда у дула 600 м/с | |
- скорострельность 100 (норм.) - 200 (максим.) выстрелов/мин. | |
- дальность стрельбы 13000 м по горизонтали и 7000 м по вертикали при максимальном возвышении 80° (эффективная 2500 м) | |
- максимальное снижение -10° | |
- вес снаряда 0,907 кг, общий вес патрона 1,3 кг | |
Характеристики установок: | - пьедестальные без щитов с ручным обслуживанием, вес с орудием 941 кг; стояли на типе “Такао” до 1935/36 гг. и по проекту должны были стоять на типе “Могами” |
Характеристики боезапаса | - имелся снаряд “коммон”, |
- боепитание: ленточное (50 снарядов) или в обоймах по (20-25) |
Разработан фирмой Гочкис (Франция) в 1930 г. В небольших количествах куплен Японией в 1934 г. и испытан в Йокосуке. Покупные модели были известны как тип 94 или тип 95. Спустя 2 года модифицированную версию с пламегасителем типа “Рейнметалл” начали выпускать в Японии.
