Ю. Апальков - Боевые корабли японского флота. Крейсера. 10.1918 — 1945 гг. Справочник

шп № 122

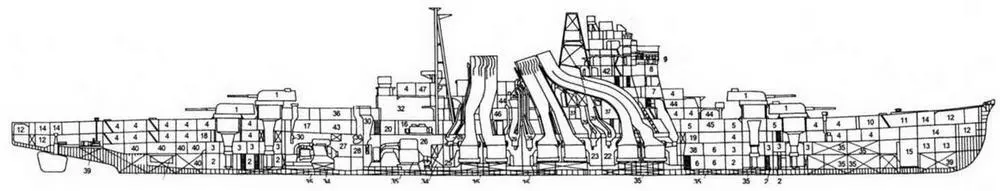

Продольный разрез ТКР-ПВО Майя на 1944 г.

1 - Башни 203,2-мм орудий; 2 - зарядные погреба; 3 - снарядные погреба; 4 - кубрики личного состава; 5 - каюты офицеров; 6 - погреба БЗ 120-мм (127-мм) 7 - боевая рубка с рулевым постом; 8 - закрытый ходовой мостик; 9 - верхний открытый ходовой мостик с компасными площадками; 1 0 - каюта командира корабля; 11 - отсеки шпилевых машин; 1 2 - шкиперские склады; 1 3 - отсек насосов водоотливной системы; 14 - продовольственные склады; 15 - цепные ящики; 16 - генераторный отсек; 17 - пост управления подъемниками; 18 - отсек рефрижераторных машин; 19 - носовой ПЭЖ; 20 - кормовой ПЭЖ; 2 1-25 КО; 22 - 27 МО; 28 - пост управления ГТЗА; 29 - воздухозаборники и шахты вентиляции КО; 30 - воздухозаборники и шахты вентиляции МО; 31 - вспомогательный котел; 32 - ангар для бортовых ГСМ; 33 - радиорубка; 34 - танки с питательной водой; 35 - топливные цистерны; 36 - склад смазочных масел; 37 - мастерские; 38 - нижняя радиорубка; 39 - дифферентные цистерны; 40 - резервные топливные цистерны; 41 - цистерна авиационного топлива; 42 - сигнальная платформа; 43 - отсек дымозащитной аппаратуры, хим. пост; 43 - авиационные мастерские; 44- краны БЗ 25-мм зенитных автоматов; 45 - пост центрального вычислительного устройства С УЛО 12,7-мм орудий; 46 - постподготовки 12,7-мм снарядов к выстрелу; 47 - агрегатная самолетоподъемника.

23.03.1943 г. КР вновь вышел в море для обеспечения перехода на Атту крупного КОН. 26.03.1943 г. во время боя у Командорских о-вов Майя добился трех попаданий в американский ТКР Salt Lake City, которые нанесли ему тяжелые повреждения, и двух в ЭМ. Из восьми выпущенных торпед ни одна не достигла цели. 28.03.1943 г. КР возвратился на Парамушир.

31.03.1943 г. он ушел в Йокосуку, где со 2-го по 15.04.1943 г. на верфи флота провели текущий ремонт корпуса и механизмов. 17.04.1943 г. корабль возвратился на Парамушир. С 21.06 по 1.07.1943 г. он находился в Оминато. С 6-го по 17.07.1943 г. и с 21.07 по 2.08.1943 г. Майя выходил в море для обеспечения эвакуации гарнизона о. Кыска. Послеуспешного завершения второй попытки КР вернулся на Парамушир. С 3-го по 6.08.1943 г. корабль перешел в Йокосуку, где на верфи флота с 10.08 по14.09.1943 г. провели текущий ремонт корпуса, до 16 (8 х 2) увеличили число 25-мм зенитных автоматов и установили РЛС тип 21 мод. 2. С 15-го по 20.09.1943 г. Майя перешел на атолл Трук, где вошел в состав 4-й ДКР.

3.11.1943 г. КР направился в Рабаул для отражения вторжения американцев на о. Бугенвиль. 5.11.1943 г. он бросил якорь в бухте Симпсон (Рабаул) и в тот же день был атакован американской палубной авиацией с АВ ОС 38. В шельтердек корабля попала тяжелая бомба (над кормовым МО левого борта). Взрыв разрушил палубу и обшивку корпуса, вызвал пожар в одном из МО, погибло 17 чел. Экипажу удалось справиться с пожарами только на следующий день.

11.11.1943 г. Майя своим ходом направился к атоллу Трук, где с 14-го по 30.1 1.1943 г. провели работы, необходимые для самостоятельного перехода в Метрополию. С 30.11 по 5.12.1943 г. КР в охранении крупного КОН перешел в Йокосуку, где с 6.12.1943 г. по 9.04.1944 г. на верфи флота демонтировали башню 203,2-мм орудий № 3, все 1 20-мм АУ и спаренные ТА; зенитную палубу продлили до башни 203,2-мм орудий № 4; оборудовали более вместительный ангар для ГСМ, наделали новые були, которые оснастили системой быстрого осушения и затопления; оборудовали дифферентные цистерны (вместо топливных цистерн в оконечностях); заварили большинство иллюминаторов; усилили броневую защиту погребов боезапаса; за башней 203,2-мм орудий № 2 разместили пост управления зенитным огнем и дополнительные помещения для личного состава; установили 12 (6 х 2) 127-мм / 40 орудий тип 89, 36 (36 х 1) 13,2-мм пулеметов (фактически имелись лишь стойки и кранцы первого выстрела), 4 х 4 ТА (без запасных торпед и устройства быстрого перезаряжания), новые приборы управления огнем и РЛС тип 22 мод. 4; до 48 (13 х 3; 9 х 1) увеличили число 25-мм зенитных автоматов. После модернизации Майя стал классифицироваться как КР-ПВО. 11.04.1944 г. в Куре на борт корабля погрузили 400 т продовольствия и с 21.04 по 1.05.1944 г. он перешел в Линга-Роудз с заходом в Манилу (с 24-го по 26.04.1944 г.). В Линга-Роудз передали в распоряжение командующего 4-й ДКР Первого Мобильного флота. С 12-го по 14.05.1944 г. Майя перешел в Тави-Тави и 13.06.1944 г.-в пролив Гуимарас, где 17.06.1944 г. заправился топливом и вышел в Филиппинское море. В бою 19 - 20.06.1944 г. активно использовалась артиллерия корабля в интересах ПВО Первого Мобильного флота. По докладу командира КР, ей удалось сбить три самолета противника. В результате близких разрывов бомб была повреждена обшивка корпуса с левого борта, и возник пожар в одном из торпедных отсеков, с которым экипаж быстро справился. Майя полностью сохранил боеспособность. 24.06.1944 г. он прибыл в Йокосуку, где с 26.06 по 14.07.1944 г. на арсенале флота до 66 (13 х 3; 27 х 1) увеличили число 25-мм зенитных автоматов, установили РЛС тип 13 и модернизировали РЛС тип 22 мод. 4. 14.07.1944 г. КР перешел в Куре, принял на борт армейские части (420 чел. со снаряжением) и направился в Линга-Роудз с заходом на о. Миякодзима. 29.07.1944 г. корабль прибыл в Линга-Роудз, где вошел в состав Первой группы Ночного боя Первого диверсионного Ударного Соединения (1-YB). С 18-го по 20.10.1944 г. Майя перешел в Бруней. 22.10.1944 г. он в составе Соединения 1-YB направился к заливу Лейте для противодействия американскому вторжению на Филиппины.

23.10.1944 г., к западу от о. Палаван КР атаковала американская ПЛ Dais. В корабль попало четыре торпеды (из шести). Их взрывы привели к затоплению МО и КО левого борта, разрушению носовой оконечности и пожарам в районе погребов боезапаса. Майя начал терять ход, накренился на левый борт, через пять минут опрокинулся и затонул. ЭМ Симакадзе и Акисимо приняли на борт около 770 чел., которых затем передали на ЛК Мусаси. 24.10.1944 г. с гибнущего ЛК ЭМ Симакадзе снял 635 чел. из состава экипажа Майя, которых 25.10.1944 г. доставил в Бруней.

* Ширина шельтердека 20,6 м.

** Ширина шельтердека 19,2 м.

А. Заказаны в рамках Первой программы по замене кораблей 1931 г. Микума и Могами - по бюджету на 1930/1931 гг., Судзуя и Кумано - по бюджету на 1931/1932 гг. Предназначались для ведения разведки в интересах соединений тяжелых артиллерийских кораблей, защиты их от легких сил противника, борьбы с американскими и английскими КР с 203-мм артиллерией (после перевооружения на 203,2-мм орудия). Проект разработал капитан 1-го ранга Фудзимото. Официально классифицировались как "КР среднего типа" (класса "В"). Проектировались в соответствии с ограничениями Лондонского морского соглашения 1930 г. и при стандартном водоизмещении 8500 т, должны были иметь на вооружении пятнадцать 155-мм орудий с углом возвышения 75°, которые в случае необходимости предполагалось заменить на десять 203,2-мм орудий. Фактически, ввиду сложности механизмов вертикальной наводки, 155-мм орудия имели угол возвышения 55°. Все остальные требования, предъявляемые МГШ к данным кораблям, соответствовали ТТЭ ТКР Такао. Изначально архитектура надстроек ("горба") и компоновка корпуса повторяли тип Такао, но после катастрофы с миноносцем Томодзуру, уже после спуска на воду Могами и Микума, проект переработали. В частности, уменьшили высоту носовой надстройки, облегчив и упростив ее конструкцию, вместо громоздкой четырехопорной грот-мачты установили низкую треногу, шельтердек продлили до башни 155-мм (203,2-мм) орудий № 4, перенесли в корму ТА (что исключало повреждение носовой надстройки при взрыве в них торпед), смонтировали систему заполнения междонного пространства забортной водой. На находившихся на стапелях Судзуя и Кумано, кроме того, уменьшили высоту межпалубного пространства и до восьми сократили число котлов. После повреждения корпуса Могами во время приемных испытаний и инцидента с Четвертым флотом на всех кораблях усилили корпус, установили бортовые були и уменьшили высоту грот-мачты. В 1939 г. после денонсации морских договоров корабли перевооружили на 203,2-мм орудия. Как уже говорилось, корпус Могами в общих чертах повторял корпус Такао, но в отличие от прототипа верхняя палуба практически не имела изгиба вдоль диаметральной плоскости, за исключением оконечностей. Вся система набора имела облегченную конструкцию с широким применением электросварки. Листы обшивки крепились непосредственно к шпангоутам. Для достижения скорости в 37 уз использовали более мощную и экономичную силовую установку. Так как КР предназначались для действий в тропических широтах, их оснастили системой кондиционирования воздуха (только боевые посты и ряд вспомогательных помещений) и впервые в японском флоте, экипаж располагался на стационарных койках.
