Ю. Апальков - Боевые корабли японского флота. Крейсера. 10.1918 — 1945 гг. Справочник

Б. Четыре ГТЗА (ТВД + ТСД с Т Кр.Х + ТНД) "Канпон" в четырех МО - 104000 л.с. (суммарная контрактная); Агано - 104460 л.с. (приемные испытания); Носиро - 104050 л.с. (приемные испытания), шесть Вт.К (30 кг./см²; 350° С; "Ро-Го", большая версия) "Канпон" в пяти КО, три ТГ по 400 кВт + два ДГ по 270 кВт.

В. Наибольшая - 35 уз (контрактная); Агано - 35,82 уз (9.09.1942 г.); Яхаги - 35,17 уз (24.11.1943 г.); Носиро - 35,19 уз (приемные испытания), экономическая - 18 (фактически - не более 14) уз.

Г. 1900 т нефти.

Д. 6300 миль (18 уз: расчетная), 5820 миль (18 уз).

Е. Броневой пояс: 60 (7 МО и КО) мм, броневой пояс: 55 мм (у погребов боезапаса 152.4-мм орудий) румпельное отделение: 30; 16; 20 мм, носовой броневой траверс: 25; 20 мм, кормовой броневой траверс: 53,5 мм, боевая рубка: 40; 16; 30; 20 мм. барбеты башен 152,4-мм орудий: 25 мм, башни 152,4мм орудий: 25,4 мм, погреба боезапаса: 51 мм, броневая (верхняя) палуба: 19,5 мм, скосы броневой палубы: 20 мм[* Общий вес бронирования 650 т.].

Ж. 649 чел. (по проекту); Агано - 700 чел.; Носиро - 712 чел.; Сакава - 832 чел.

шп. № 129 шп. № 125

шп. № 1 1 8 шп. № 1 1 О

шп. № 104 шп. № 89

шп. № 49 шп. № 15

шп. № 158 шп. № 149

мидельшпангоут ЛКР Агано

Теоретический чертеж ЛКР Агано

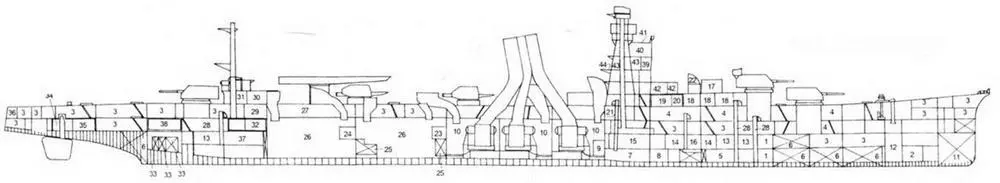

Продольный разрез ЛКР Агао

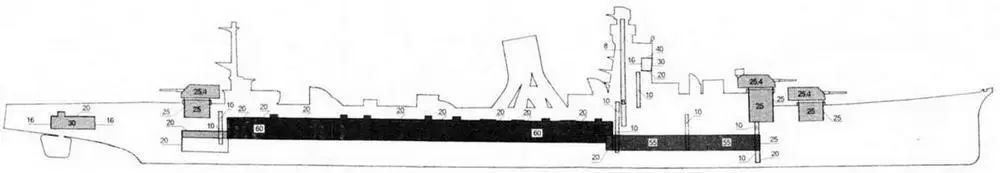

Схема бронирования ЛКР Агао

1 - помещение антенного поста ГАС тип 93 мод. 1; 2 - помещение антенного поста гидрофона тип 93 мод. 2; 3 - кубрики личного состава; 4 - каюты офицеров; 5 - помещение вспомогательных машин; 6- топливные танки; 7 - помещение компрессоров и рефрижераторных машин; 8 - пост управления огнем 152,4-мм орудий: 9 - пост управления (контроля) котлами; 10 - КО: 11 - цистерна пресной воды; 12 - цепной ящик: 13 - погреба боезапаса 152,4-мм орудий; 14 - погреба боезапаса для 25-мм зенитных автоматов; 15 - погреба боезапаса для 76.2-мм орудий; 16 - помещение счетно-решающего устройства тип 94; 17 - пост управления зенитным огнем; 18 - офицерская кают-компания; 19 - центральный пост связи; 20 - радиорубка 21 - труба подачи 76,2-мм снарядов; 22 - пост управления огнем 25-мм зенитных автоматов тип 95: 23 - центральный пост управления ПТА; 24 - ПЭЖ: 25 - цистерна турбинных масел; 26 - МО: 27 - агрегатная и мастерская; 28 - труба подачи боеприпасов для 152,4-мм орудий: 29 - вспомогательная телеграфная рубка; 30 - кормовой ходовой мостик; 31 - агрегатная подъемного крана: 32 - кормовая рубка связи; 33 - танки авиационного топлива: 34 - румпельное отделение: 35 - отделение рулевых машин: 36 - шкиперский склад; 37 - погреб авиационного боезапаса; 38 - отделение рефрижераторных машин; 39 - боевая рубка: 40 - ходовой мостик и компасная площадка; 41 - зенитная платформа: 42 - каюта командира корабля; 43 - штурманская рубка; 44 - сигнальная платформа.

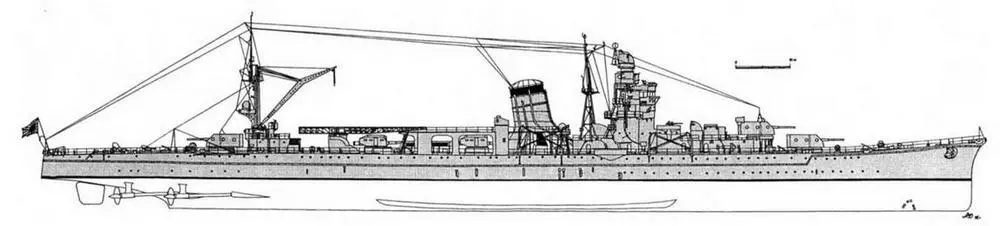

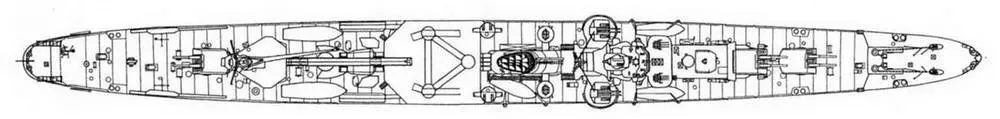

ЛКР "Агано" (на 1942 г.)

З. 6 - 152,4-мм / 50 тип 41 мод. А1[** Угол возвышения орудий 55°.] (Д стр. - 21000 м / 8000 м; от 6 до 10 выстрелов в минуту; от 90 до 100 выстрелов), 4 - 76,2-мм / 60 тип 98 мод. А1 (Д стр. - 13600 м / 9100 м; от 25 до 28 выстрелов в минуту; 230 унитарных патронов), 6 - 25-мм / 60 тип 96 (Д стр. - 40 кбт. / 5200 м; от 110 до 260 выстрелов в минуту; до 2200 унитарных патронов), 4 - 13,2-мм / 76 тип 93 (Д стр. - 6400 м / 4500 м; от 250 до 450 выстрелов в минуту; 2500 унитарных патронов); Агано с июля 1943 г: 6 - 152,4-мм / 50 тип 41 мод. А1, 4 - 76.2- мм / 60 тип 98 мод. А1 , 20 - 25-мм / 60 тип 96; Носиро с марта 1944 г.: 6 - 152,4-мм / 50 тип 41 мод. А1, 4 - 76,2-мм / 60 тип 98 мод. А1, 32 - 25-мм / 60 тип 96; Носиро с июля 1944 г.: 6 - 152,4-мм / 50 тип 41 мод. А1, 4 - 76,2-мм / 60 тип 98 мод. А1, 48 - 25мм / 60 тип 96; Яхаги с января 1944 г: 6 - 152,4-мм / 50 тип 41 мод. А1, 4 - 76,2-мм/60 тип 98 мод. А1 , 32 - 25-мм / 60 тип 96; Яхаги с июля 1944 г: 6 - 152,4мм / 50 тип 41 мод. А1, 4 - 76,2-мм / 60 тип 98 мод. А1, 48 - 25-мм / 60 тип 96; Яхаги с декабря 1944 г: 6 - 152,4-мм / 50 тип 41 мод. А1, 4 - 76,2-мм / 60 тип 98 мод. А1 , 58 - 25-мм / 60 тип 96; Сакава с ноября 1944 г: 6 - 152,4-мм /50 тип 41 мод. А1, 4 - 76,2-мм / 60 тип 98 мод. А1 , 61 - 25-мм / 60 тип 96, три прож. 110-см + два прож. 60-см.

И. 2 х 4 ТА 610-мм (24 торпед), два бомбосбрасывателя (36 глубинных бомб), к концу 1944 г. 2 х 4 ТА 610-мм (16 торпед), два бомбосбрасывателя (18 глубинных бомб).

К. Агано после вступления в строй: катапульта тип 1 № 2 мод. 11; два ГСМ Тип 2 (Е15К1); Носиро с июня 1943 г., Агано с июля 1943 г., Яхаги с декабря 1943 г., Сакава с ноября 1944 г.: две катапульты "Куре 2" мод. 5; два ГСМ тип 0 мод. 1 (Е13А1) или два ГСМ тип 0 мод. 2 (F1M2).

Л. СУАО для 152,4-мм и 76,2-мм орудий: прибор управления огнем тип 94 LA мод. 5; стабилизированный прицельный визир тип 94 мод. 5; счетнорешающее устройство тип 94 мод. 4; дальномерный пост тип 94 (с 4,5-м дальномером тип 14, стереотрубами и биноклями на единой закрытой площадке под постом прибора управления огнем тип 94 LA); один 6-м дальномер тип 14 (в башне 155-мм орудий № 2); Агано СУАО для 76,2-мм орудий: два поста наводки с вычислительным устройством тип 91 ; два 4,5-м дальномера тип 91; Носиро, Яхаги и Сакава СУАО для 76.2- мм орудий: два стабилизированных поста наводки тип 94, с вычислительным прибором тип 94 мод. 4 и 4,5-м дальномером тип 89; центральное вычислительное устройство тип 94 мод. 1, СУАО для 25-мм зенитных автоматов и 13,2-мм пулеметов: пять колонок прицельного визира тип 95.

М. Агано с июля 1943 г., Яхаги с января 1944 г. и Носиро с марта 1944 г: РЛС обнаружения воздушных целей тип 21 мод. 2; Яхаги и Носиро с июля 1944 г., Сакава после вступления в строй: две РЛС обнаружения воздушных целей и управления огнем тип 13; две РЛС обнаружения надводных целей тип 22 мод. 4; РЛС тип 21 мод. 2; Яхаги с декабря 1944 г. и Сакава с ноября 1944 г.: РЛС тип 21 мод. 2; две РЛС тип 13; две РЛС обнаружения надводных целей и управления огнем тип 22 мод. 4S, гидрофон тип 93 мод. 2, активная аккустическая станция тип 93 мод. 3, на Сакава: гидрофон тип 93 мод. 2; активная аккустическая станция тип 3 мод. 1.

"АГАНО"(река на северо-западе о. Хонсю, префектуры Ниигата и Фукусима). После вступления в строй был приписан к BMP Куре и до 26.11.1942 г. занимался боевой подготовкой в водах Метрополии.
