Арсенал-Коллекция 2015 № 02 (32)

Командование армейской авиации Японии находилось в то время под сильным влиянием высоких летных качеств, демонстрировавшихся истребителями, построенными по схеме моноплана-парасоли. В Японии было испытано несколько моделей таких самолетов, начиная с «Фоккера» D.VIII (1919 г.), «Морана» AI (1922 г.), «Девуатина» D.1C1 (1923 г.) и заканчивая «Дорнье» Do Н «Фальке», купленного фирмой «Кавасаки» в 1926 г. Поэтому военные потребовали от фирм «Кавасаки» и «Мицубиси» перепроектировать их истребители в монопланы-парасоли. Проект же «Исикавадзимы» был отвергнут как бесперспективный. Среди оставшихся участников конкурса наиболее высокую оценку получил проект «Накадзимы». Тем не менее, каждая из трех фирм в ноябре 1927 г. получила заказ на два прототипа. Их следовало представить на конкурсные испытания к маю 1928 г.

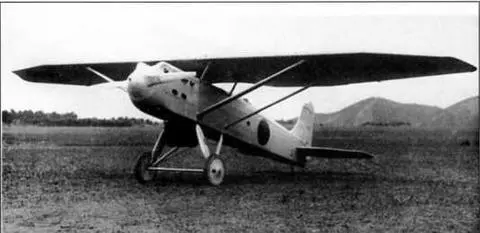

Истребитель «Кавасаки» KDA-3

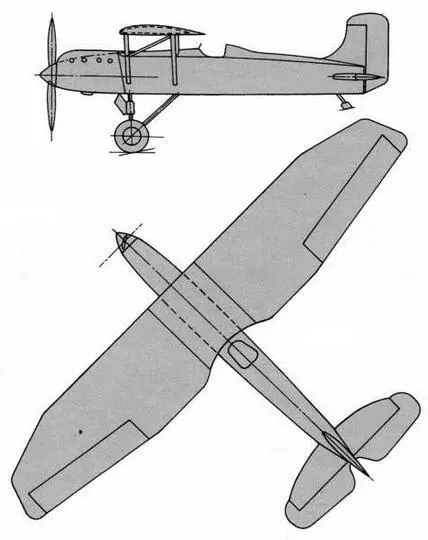

KDA-3

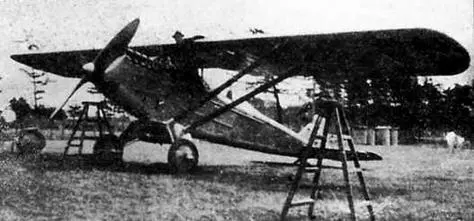

Истребитель «Мицубиси» 1MF2

Обозначение KDA является аббревиатурой Kawasaki Dockyard Army — т.е., «Армейский [самолет] верфи Кавасаки». Проект истребителя KDA-3 разрабатывался под руководством немецкого конструктора Рихарда Фогта, работавшего на фирме «Кавасаки» с 1924 г. Его ассистентом являлся Такео Дои — будущий главный конструктор самолетостроительного отделения «Кавасаки». В основу проекта была положена конструкция истребителя «Дорнье» Do Н, в которую внесли ряд изменений. Аэроплан имел смешанный набор крыла и цельнометаллический фюзеляж. Благодаря заметному развалу бортов фюзеляжа наружу, его поперечное сечение было близко к треугольнику. В отличие от «Фальке», бесподкосное крыло которого крепилось к фюзеляжу на четырех стойках, у KDA-3 крыло опиралось на две N-образные стойки, наклоненные внутрь, а кроме того — на четыре одинарных подкоса. Переделке по сравнению с немецким прототипом подверглось и хвостовое оперение. Вооружение состояло из двух 7,7-мм синхронных пулеметов «Виккерс» Е.

Первый прототип KDA-3 (серийный номер 301), вышедший на испытания в марте 1928 г., получил 12-цилиндровый мотор BMW VI (450/600 л.с.) с двухлопастным деревянным винтом фиксированного шага. В мае были готовы ещё два прототипа с двигателями «Испано-Сюиза». Все самолеты перегнали для войсковых испытаний в Токородзаву, но в июне 1928 г., после катастрофы прототипа истребителя «Мицубиси», эти испытания были прерваны. Все участники конкурса были дисквалифицированы как не отвечающие требованиям.

В начале 30-х гг. третий прототип KDA-3 был разоружен и переделан в двухместную машину. В таком виде его продали одной из частных авиашкол.

В этом случае буквенно-цифровое обозначение расшифровывается как «одноместный истребитель «Мицубиси», модель 2», а название «Хаябуса» означает «Сокол» (полное наименование — «Хаябуса-Гата Сисаку Сентоки», т.е., «Экспериментальный самолет-истребитель типа Хаябуса»). Проектирование аэроплана возглавил Нобусиро Наката, а его ассистентами стали Йиро Хорикоси и Йиро Танака. Как и «Кавасаки», «Мицубиси» также не смогла обойтись без германской помощи — конструкторов консультировал Александр Бауманн.

Самолет 1MF2 представлял собой подкосный моноплан- парасоль с деревянным набором крыла и металлическим — фюзеляжа. Обшивка была полотняной. Крыло крепилось к фюзеляжу двумя N-образными стойками и четырьмя подкосами. В конструкции самолета применили ряд новаторских решений — например, сбрасываемый топливный бак (благодаря этому снижалась вероятность пожара при вынужденной посадке). С другой стороны, конструкторы постарались сделать самолет максимально простым в производстве и обслуживании. Сечение фюзеляжа было близким к квадратному, а шасси отличалось примитивной и архаичной конструкцией с колесами, установленными на общей оси. Общий «топорный» облик самолета дополнял громоздкий радиатор, размещенный между стойками шасси. Кабина пилота находилась практически посередине фюзеляжа, что существенно ограничивало обзор вперед.

В качестве силовой установки выбрали 12-цилиндровый мотор «Испано-Сюиза» (450/600 л.с.), выпускавшийся по лицензии фирмой «Мицубиси». Воздушный винт — металлический двухлопастный фиксированного шага типа «Рид». Вооружение было стандартным для истребителей той эпохи — пара синхронных 7,7-мм пулеметов.

Первый прототип «Хаябусы» был построен в мае 1928 г. и, вероятно, в том же году облетан на аэродроме Кагамихара. Вскоре его вместе со второй машиной перегнали в Токорадзаву. Поначалу летные испытания шли без особых проблем. «Хаябуса» показал неплохие летные качества — во время одного из полетов он развил скорость 272 км/ч (на высоте 3000 м). Однако в июне 1928 г., при попытке разогнать самолет в пикировании до скорости, превышающей 400 км/ч, он буквально разрушился в воздухе. Пилоту Сумитоси Накао пришлось воспользоваться парашютом. Он вошел в историю японской авиации как первый летчик, спасшийся благодаря парашюту. Однако на судьбе 1MF2 этот инцидент поставил крест — дальнейшие летные испытания были прерваны. Второй прототип использовался для наземных статических испытаний вплоть до полного его разрушения.

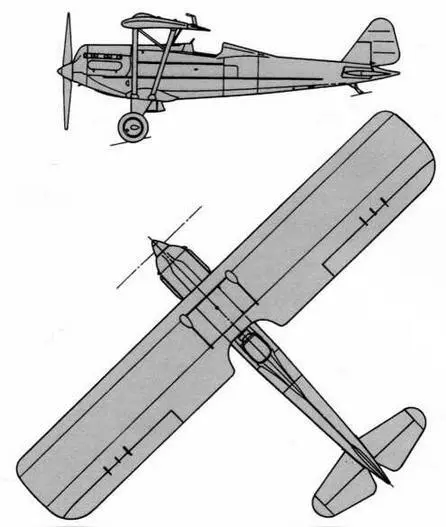

1MF2

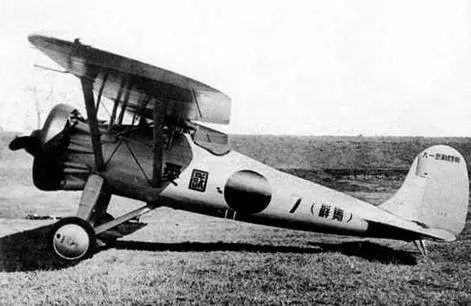

Истребитель «Накалзима» NC

Проект истребителя фирмы «Накадзима», получивший фирменное обозначение NC, разрабатывался под руководством Сигеийро Овады и Ясуси Коямы. Консультировали их французы Андре Мари и Максим Робэн с фирмы «Девуатин», известной своими истребителями, строившимися по схеме моноплан-парасоль. Не удивительно, что NC изначально разрабатывался именно по этой схеме, и конструкторам «Накадзимы», в отличие от «Кавасаки» и «Мицубиси», не пришлось радикально переделывать проект, дабы подогнать его под требования заказчика.

Самолет имел цельнометаллическую конструкцию с фюзеляжем-полумонококом овального сечения и полотняной обшивкой крыла и оперения. Крыло крепилось на двух N-образных стойках и четырех подкосах, причем передняя пара подкосов крепилась к стойкам шасси, а задняя — к фюзеляжу. Двигатель — 9-цилиндровый «Юпитер» VI мощностью 425/500 л.с. — производился фирмой «Накадзима» по лицензии «Бристоль». Два синхронных пулемета «Виккерс» устанавливались по бортам фюзеляжа.
