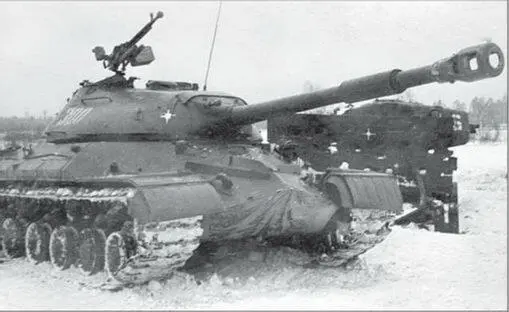

ТанкТ-10, подготовленный к испытаниям обстрелом (вид с правого борта). НИИБТ полигон, январь 1955 г.

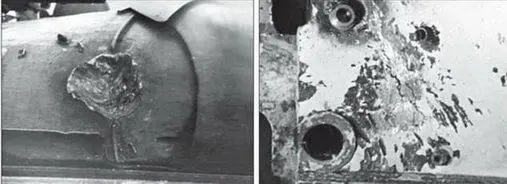

Поражение башни Т-10 снаружи (слева) и с тыльной стороны. НИИБТ полигон, январь 1955 г.

Для проверки номинальной массы башни на заводе N9200 отобрали четыре башни, геометрические размеры которых (толщина в контрольных точках, высота, длина и ширина) наиболее близко соответствовали указанным в чертежах. Определили также средние отклонения толщин каждого участка поверхности башни. Выяснилось, что номинальная чертежная масса несколько занижена (на 85 кг) по сравнению с фактически номинальными массами. Это обстоятельство, в частности, и объясняло те трудности, которые возникли на заводе № 200 при изготовлении башен Т-10: удовлетворение нормальной бронестойкости, с одной стороны, и массы, не выходившей за пределы ТУ, с другой стороны. Немаловажное значение имело и задание допуска на колебание массы. В результате всех выполненных исследований установили, что предельная масса башни должна составлять 6500+300 кг.

За это время на заводе № 200 испытаниям обстрелом подвергли 22 башни Т-10. Анализ их противоснарядной стойкости подтвердил, что высокий процент башен, не выдержавших испытания (32 %, или семь башен), объяснялся неравностойкостью (недостаточным запасом противоснарядной стойкости) в некоторых участках. График распределения видов поражений в зависимости от скорости снарядов, составленный по результатам обстрела, позволил выяснить, что башня неравностойка как по сечениям, так и в разных точках одного и того же сечения (по высоте). Стойкость башни постепенно падала от лобовых сечений к корме. При выпуске башни строго по чертежу противоснарядная стойкость некоторых точек оказывалась ниже контрольной, а при ее изготовлении в минусовых пределах по толщине в некоторых точках сечений и в ряде сечений противоснарядная стойкость была значительно ниже контрольной во всех точках.

В 1955–1956 гг. испытания обстрелом корпуса и башни танка Т-10 проводились и на НИИБТ полигоне. По распоряжению заместителя начальника ГБТУ от 15 декабря 1954 г. в январе-феврале 1955 г. провели испытания снарядным обстрелом укомплектованной башни (№ 5005Н002), установленной на бронекорпусе танка Т-10 (№ 5006А316).

Основной целью испытаний являлось определение влияния снарядных попаданий в башню танка на прочность конструкции и установки вооружения, оптики, электрооборудования и средств связи, а также на их работоспособность.

Перед началом испытаний вооружение танка и его установку разобрали и осмотрели для выявления дефектов, а затем вновь собрали. Все основные параметры вооружения (усилия на рукоятках механизмов наводки, мертвые хода маховиков механизмов наводки, общий и невозвратимый люфты пушки и спаренного пулемета) находились в пределах нормы.

Боевое отделение танка укомплектовали 122-мм макетными выстрелами, боевыми патронами к ДШК и пистолету-пулемету, а также ЗИП. В гильзы макетных выстрелов ввернули боевые капсюльные втулки. Башню и все ее узлы, агрегаты и аппаратуру привели в боевое положение. Расстопорили башню, пушку, командирскую башенку и турель зенитной установки (пулемет не устанавливался), закрыли крышки люков командирской башенки и заряжающего. Электрические машины электропривода работали на холостых оборотах (без нагрузки).

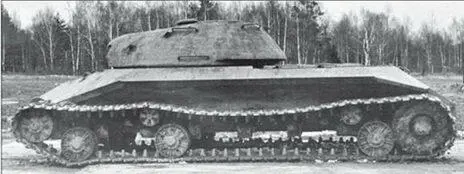

Корпус и башня танка Т-10, подготовленные к обстрелу. НИИБТ полигон, август 1955 г.

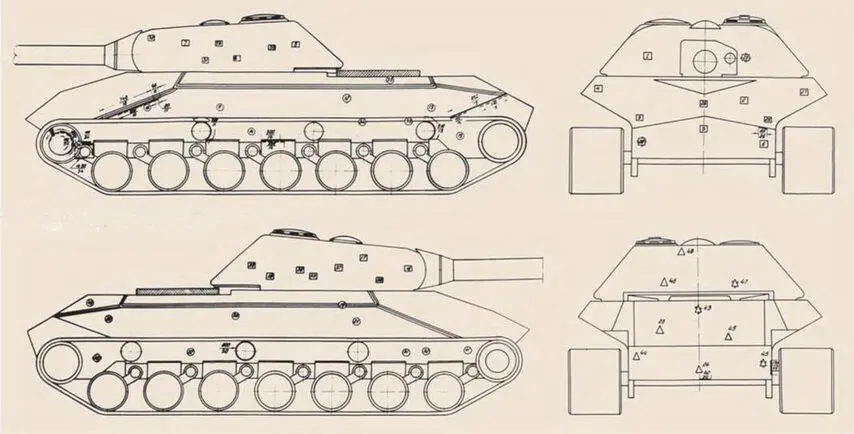

Схема снарядных попаданий в корпус и башню Т-10. НИИБТ полигон, август 1955 г.

В соответствии с программой испытаний планировалось произвести выстрел 100-мм бронебойным снарядом по правой стороне лобовой части башни, выстрел 122-мм снарядом по левой стороне лобовой части башни и выстрел 122-мм осколочно-фугасным снарядом по левому борту башни.

Однако полностью выполнить намеченную программу не удалось из-за серьезных разрушений, вызванных первым же попаданием 100-мм бронебойного тупоголового снаряда с ударной скоростью 826,9 м/с (соответствовало дальности стрельбы 630 м). Снаряд поразил правую сторону лобовой части башни под курсовым углом 15° (толщина брони в точке попадания составляла 190 мм, конструктивный угол — 30°, угол подворота детали — 50°). В результате на башне образовалась вмятина 225x220 мм глубиной 85 мм, а с тыльной стороны произошел надрыв брони на длине 235 мм с раскрытием до 3 мм. На отдельных участках надрыва имели место горячие трещины. По ТУ на приемку башен полученное поражение относилось к категории кондиционных поражений.

Тем не менее, в ходе осмотра были выявлены существенные повреждения внутреннего оборудования башни:

— разрушился правый палец крепления рамки пушки, деформировались тарельчатые пружины и образовалась сквозная трещина в обойме игольчатого подшипника левой цапфы (отсутствие жесткой связи между скулами башни привело к большим упругим и остаточным деформациям);

— разрушился картер планетарного ряда привода подъемного механизма пушки (кратер, изготовленный из алюминиевого сплава, имел недостаточную прочность). Остальные механизмы и агрегаты пушки работали надежно, за исключением ее люльки, в которой образовалась сквозная трещина длиной 535 мм с раскрытием до 3 мм (разрушение люльки произошло вследствие недостаточной прочности крепления рамки пушки);

— оторвались и деформировались кольца лабиринтного уплотнения (из-за недостаточной конструктивной прочности погона опоры башни), а также образовались намины от шариков на кромках беговых дорожек погонов (вследствие отсутствия поверхностной закалки их рабочей поверхности). В результате усилие на маховике поворотного механизма башни увеличилось до 14–15 кгс и возросла вероятность заклинивания башни;

— ослабло крепление головной части прицела ТШ2-27 (тем не менее, он мог использоваться);

— растрескались внутренние пластины смотрового прибора заряжающего, что привело к полной потери видимости через прибор. Но ввиду отсутствия скола стекол призм прибора со стороны выходного окна его замена могла быть выполнена без затруднений;

— разрушились крепления отдельных узлов системы электропривода, что привело к невозможности с его помощью управлять поворотом башни и подъемом (снижением) пушки;
