Первая мировая война нанесла промышленности Германии тяжелый удар. Но постепенно немецкое машиностроение начало набирать обороты. В 1924 г. уже 65 германских автозаводов выпускали легковые автомобили. В сумме это составляло более 90 различных серийных моделей. Мировой кризис и другие экономические причины обусловили в 1928 г. уменьшение количества предприятий до 23 (не все они закрылись, на рубеже 1920-30 гг. по Германии прокатилась волна объединений — экономические трудности легче было преодолевать сообща). Потому, когда Германия начала интенсивно оснащать свои части автомобильным транспортом, в выборе завода-производителя проблем не было, но настоятельно встал вопрос об унификации армейских машин.
После Версальского мира военная промышленность Германии бездействовала, потому, когда потребовалось оснастить рейхсвер армейским автомобильным транспортом, пришлось прибегнуть к временной мере — адаптации легковых серийных машин к военным нуждам. Легковые модели оснащались открытыми кузовами без дверей, комфортабельные мягкие сидения менялись на упрощенные ковшеобразные (как сейчас принято говорить «с боковой поддержкой»), в результате получались так называемые кюбельвагены (точнее kubelsitzewagen — «сидения-лоханки»). Армейская комплектация включала наряду с шинами с развитыми грунтозацепами кронштейны для крепления оружия, шанцевого инструмента и дополнительных канистр.
Прим.: Полный комплект иллюстраций, расположенных как в печатном издании, подписи к иллюстрациям текстом.
HORH 108 Тур 1a и Тур 40 стандартные легковые вездехпды вермахта - читать онлайн бесплатно полную версию (весь текст целиком)
Шрифт:
Интервал:
Закладка:
Заслуживает внимания и внедрение независимой подвески всех колес. А поскольку все колеса были ведущими, то каждое требовалось соединять с главной передачей полуосью с двумя карданными шарнирами, которые защищались от песка и грязи с помощью резиновых «гармошек» (конструкторы не придавали серьезного внимания тому обстоятельству, что последние на бездорожье очень легко рвались).
Немецкие фирмы придерживались использования колес большого диаметра (преимущественно 18-дюймовых). В результате машины имели достаточно большой (230–250 мм) дорожный просвет. Передние и задние колеса внедорожников должны имели одинаковую колею (в противном случае по грязи задние колеса станут торить собственную колею, создавая дополнительное сопротивление движению).
Как показала практика, несмотря на то, что многие решения немецких конструкторов были верными, созданные ими вездеходы на деле оказались переусложненными.
Поскольку в момент выработки требований к немецким армейским внедорожникам, две фирмы — Stoewer- Werke AG(Stettin) и Horch Werke AG (Zwickau) — уже имели опытные образцы, именно они и стали точкой отсчета в составлении технических требований. В общих чертах это выглядело следующим образом. Автомобиль с лонжеронной рамой, независимой пружинной подвеской всех колес и открытым кузовом. Привод на все колеса — постоянный, все четыре колеса — управляемые. В трансмиссии обязательно был блокируемый межосевой и один межколесный дифференциал. В приводе колес должны использоваться синхронные шарниры конструкции Г.Юнга. Все колеса — 18-дюймовые с шинами Continental с развитыми грунтозацепами.
Le.gl. Enheits-Pkw | m. gl.Einheits-Pkw | s. gl.Einheits-Pkw | |
Вес шасси, кг | 1200 | 1600 | 2000 |
Мощность двигателя, л.с. | 45 при 3600 об/мин | 70 при 3200 об/мин | 75 при 3200 об/мин |
База, мм | 2400 | 3000 | 2800 |
Ширина колеи, мм | 1250мм (или 1400мм) | 1500 | 1610 |
Клиренс, мм | 235 | 250 | 250 |
Максимальная скорость, км/час | 80 | 90 | 80 |
Число передач | 5 | 8 | 5 |
Преодолеваемый подъем | до 30° | до 30° | до 30° |
Запас хода, км | 400 | 350 | 350 |
Тяговое усилие на крюке, кг | 800 | 1200 | 1350 |
Минимальн. диаметр поворота, м | 14 | 14 | 14 |
Управляемые колеса | Передние и задние | Передние | Передние и задние |
Стандартное шасси легкого типа (Le.gl. Enheils-Pkw) Mercedes- Benz G5.
Унифицированный легкий тип с колесной базой 2400 мм был близок к таким машинам, как Willys MB и ГАЗ-67. Он мог нести пулемет, радиостанцию, но не предназначался для буксировки пушек. Мощность двигателя — от 40 до 50 л.с. Автомобили изготовлялись на заводах BMW, Stoewer, Hanomag и Daimler-Benz.
Унифицированный средний тип имел колесную базу 3100 мм и двигатель мощностью 70–90 л.с. Два запасных колеса, расположенные вдоль бортов, имели возможность вращаться и играли роль опорных катков при «переползании» через неровности дороги. Всего за годы войны заводами Horch, Opel и Wanderer было выпущено более 30 тысяч машин среднего типа. Они могли буксировать легкий прицеп или пушку, служить мобильным пунктом радиосвязи и использоваться как шасси санитарных фургонов.
Унифицированный тяжелый тип выпускали заводы Horch и Ford. Их автомобили имели V-образные 8-цилиндровые моторы мощностью 80–90 л.с., позволявшие буксировать противотанковую пушку. Машины оснащались пятиступенчатой коробкой передач со специальной понижающей передачей. Шасси тяжелого типа разрабатывалось с расчетом на использование в бронеавтомобилях.
Во многом именно использование в качестве шасси бронеавтомобиля обусловило необходимость управляемых задних колес. Для штабного автомобиля они были не очень нужны, но еще в 1915 г. в Германии был построен бронеавтомобиль Ehrhard/15 со всеми управляемыми колесами, военным он понравился.
Трем перечисленным классам полностью соответствовали — легкий Stoewer Тур 40, средний — Horch 901, тяжелый — Horch 108 Тур 1а.
Война скорректировала требования военных. Технические данные наиболее популярных легковых машин вермахта VW Kdf-82, VW Kdf- 166 и Steyr 1500А существенно отличались от «стандартов», но об этом речь еще впереди.

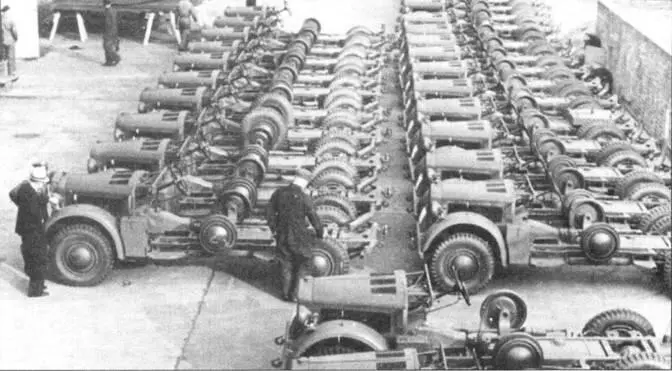

Готовые стандартные легковые шасси среднего типа m.gl.Enheits-Pkw с 5,6-литровыми двигателями на заводе Adam Opel AG в Бранденбурге

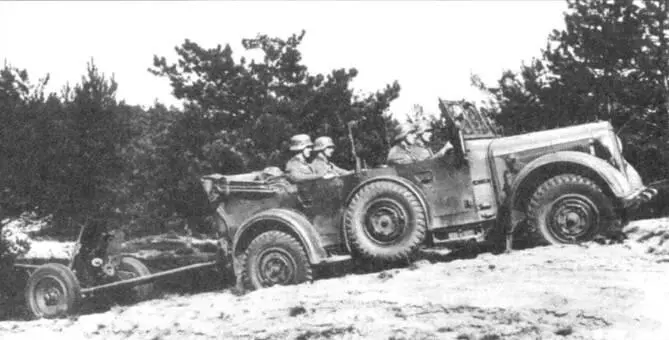

«Средний» Horch 901 Kfz.12 буксирует артиллерийское орудие по пересеченной местности.
Кюбелъваген на базе модели Auto Union/DKW «Sonder-classe». На снимке из гражданского проспекта пулемета нет, но нет и второго заднего сидения. Вероятно, это Kfz.2 или Kfz.3.

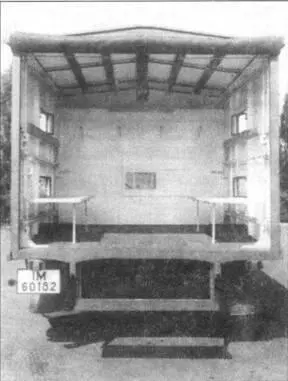

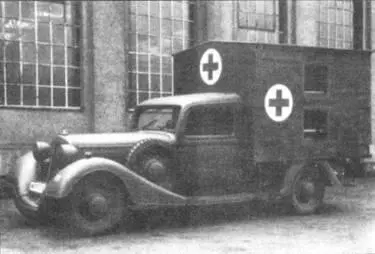

Армейский санитарный фургон Kfz.II на шасси Horch 830. Вид сбоку и вид интерьера фургона. Машина имеет гражданские номера, но принадлежность к армии угадывается по буквам WН, накрашенным на левом переднем крыле.
Обозначения легковых машин
В германской армии практиковались унифицированные обозначения автомобилей, состоявшие из стандартизованной аббревиатуры и числового индекса. Числа определялись «Техническими условиями на автотехнику и мотооборудование» (Anhaltswerte uber Kraftfahrzeuge und Gerat D 600) от 10.04.1940. Список обозначений был дополнен «Распоряжением относительно транспортных машин вермахта» (Wehrmacht Truppen-Transportvorschift (T.V.) Heft 5, HDv. 68/5). Для обозначения автотранспортных средств применялась аббревиатура Kfz (Kraftfahrzeug — «военная машина»). Например, Kfz.1 — армейская легковая машина общего применения, Kfz.2 — передвижная радиостанция на армейской легковой машине и т. д. Порядковый номер отражал лишь очередность при стандартизации данного типа машин. Автомобили одного и того же назначения, но относящиеся к разным типам — легкому, среднему или тяжелому, — получали в перечне, как правило, разные индексы.
В следующем списке приведена сводка наиболее популярных номеров-обозначений армейских автомобилей (приведен фрагмент перечня, касающийся только легковых машин и легких грузовиков).
Kfz. 1— легковой армейский автомобиль общего назначения, обычно четырехместный (Kdf-82, Stoewer R180, BMW-325); Kfz. 1/20 — легковой 2-4-местный армейский автомобиль- амфибия (Kdf-166).
