П. Сергеев - HORH 108 Тур 1a и Тур 40 стандартные легковые вездехпды вермахта

Kfz.2— легковая машина связи, передвижная радиоустановка. Автомобиль создавался на базе Kfz. 1, у которого вместо части сидений устанавливалась радиостанция (Stoewer R180, BMW-325, Horch 830, Stoewer 40, Mercedes-Benz 170VK).

Kfz.3— легкий «автомобиль наблюдения и измерений», легкий разведывательный автомобиль. Создавался на базе Kfz.l, у которого вместо задних сидений на специальной турели устанавливался пулемет MG-34 (Stoewer R180, Hanomag 20В).

Kfz.4— leichter Truppenluftschutz Kraftwagen — зенитный автомобиль, вооруженный одним/двумя зенитными пулеметами MG 34 (Stoewer R200).

Kfz.7— пулеметный автомобиль (Horch 108).

Kfz.11— средняя армейская 4-5-местная машина общего назначения (Adler Standard 3, Stoewer МК, Mercedes-Benz 200, MB 230 и MB 320, Wanderer Wll и W14).

Kfz.12— тягач легкой противотанковой пушки, перевозчик расчета (Horch 830R, Horch 108).

Kfz.13— Maschinengewehrkraftwagen — средний пулеметный автомобиль (Adler Standard 6).

Kfz.14— радиомашина — Funkkraftwagen (Adler Standard 6).

Kfz.15— легковая 5-7-местная армейская штабная машина связи (Adler 3Gd, Mercedes-Benz 230, KdF-82, Horch 830 и 830B, Stoewer M12).

Kfz.16— средний автомобиль артиллерийской (визуальной и звуковой) разведки (Mercedes-Benz 320); Kfz. 16/1 — автомобиль звуковой сигнализации (сирена) ПВО (Opel Р4, KdF-82).

Kfz.17— средний автомобиль телефонной связи (Opel EFm, Horch 830).

Kfz.18— передвижная мастерская или транспортер оружия (Mercedes- Benz 200, MB 1500, Phanomen 1500А).

Kfz.19— радиомобиль, передвижная радиостанция (Krupp L2 HI43).

Kfz.21— s.gl. Personencraftwagen — тяжелый внедорожный штабной автомобиль (Horch 801, Mercedes-Benz L1500A).

Kfz.23— автомашина телефонии (Horch 108).

Kfz.24— машина радиосвязи и технического обслуживания систем связи (Horch 108).

Kfz.31— армейский санитарный фургон — Wermacht Krankenwagen (Horch 108, Phanomen-Granit Тур 25H, Phanomen-Granit 1500A, Mercedes-Benz L 1500S, Steyr 640, Opel-Blitz 3,6-6700A).

Kfz.42— аккумуляторная станция.

Kfz.51— передвижная мастерская.

Kfz.61— грузовая машина связи, автомобиль с деревометаллическим фургоном: машина телефонной связи Leichter Fernsprechbetriebskraftwagen, телетайпная машина, автомобиль дальней радиосвязи, машина-радиомаяк, машина для прокладки кабеля (Mercedes-Benz G3a, Einheitsdiesel, Magirus M206).

Kfz.62— грузовой фургон: передвижная типография, автомобиль осветителей, машина звуковой разведки, командный центр, машина метеорологической службы (Mercedes-Benz G3a).

Kfz.63— машина сигнальщиков, звуковой разведки или фотометрии (Einheitsdiesel, Mercedes-Benz G3a).

Kfz.64— пеленгаторная машина (Mercedes-Benz 3Ga).

( Kfz.67и Kfz.67a— до введения обозначений Sd.Kfz так обозначались трехосные бронеавтомобили).

Kfz.68— Funkmastkraftwagen — машина радиосвязи с мачтовой антенной (Einheitsdiesel, Magirus М206, Opel-Blitz 3,6-6700А, Mercedes-Benz G3a).

Kfz.69— Leichter geladegangiger lastkraftwagen — грузопассажирский автомобиль грузоподъемностью до 1,5 тонн: буксировщик легкого противотанкового орудия, перевозчик расчета и боеприпасов (Horch 108, Krupp L2 Н143).

Kfz.70— Mannschaftswagen — армейский пассажирский автомобиль на базе легкого грузовика, транспортер пехоты — разведывательный автомобиль, полевая кухня с печью Fkh.13 (Mercedes- Benz G3a, Steyr 1500A, Horch 108, Horch 901, MB LI500A).

Kfz.72— грузовик связи — Funkhorchkraftwagen — армейский пассажирский фургон с радиостанцией. Предусмотрена возможность установки антенны, перевозимой в разобранном виде (Krupp L3 HI63, Mercedes-Benz LG 3000); телетайпная машина (Henschel 33GI, Krupp L3 HI63); радиопеленгаторная машина (Krupp L3 HI63); машина метеорологов, передвижная типография (Bussing-NAG III GL6).

Kfz.74— машина наблюдателей ПВО (Krupp L3H63)

Kfz.76— автомобиль инструментальной разведки (Mercedes-Benz G3a).

Kfz.77— Leichter Fernsprechbaukraftwagen — грузовой автомобиль телефонной связи, оборудован для прокладки телефонных линий связи (Bussing-NAG G31, Magirus М206).

Kfz.79— тяжелая передвижная мастерская (Bussing-NAG III GL6).

Kfz.81— средняя прожекторная машина ПВО (Krupp L2 HI43).

Kfz.83— тяжелая прожекторная машина ПВО (Henschel 33G1).

Kfz.85— легкий прожекторный автомобиль I и II (Horch 108)…

(Последовательность индексов имела и более высокие номера, но они соответствовали машинам на базе тяжелых грузовиков и выходят за рамки тематики данного издания).

Эта книга посвящена одной из самых распространенных в вермахте легковых армейских машин — Horch 108 (которая не раз фигурирует в только что приведенном перечне). Естественно, что не только воплощение, но и сама концепция подобной машины не могли появиться на пустом месте. Конечно, нет. За разработку проекта взялась одна из старейших фирм Германии, входящая в концерн Auto Union. Потому рассказ о Horch 108 предварим краткой историй фирмы (тем более, что эта армейская машины была у нее не первой, да и остальные заводы концерна занимались выпуском легковых армейских машин).

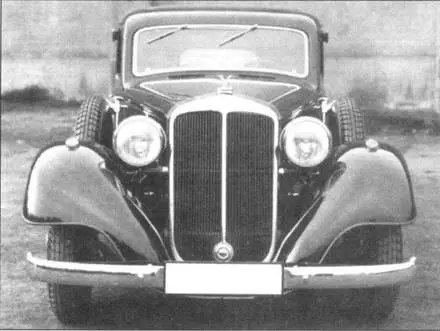

Легковой автомобиль Horch 830В с 3,2-литровым двигателем 70 л.с. Машина выпускалась с несколькими кузовами — спорт-кабриолет, Glaser-кибриолет, лимузин, пульман-лимузин и др. На снимке пульман-лимузин кузовной фирмы Ambi-Budd-Karosserie.

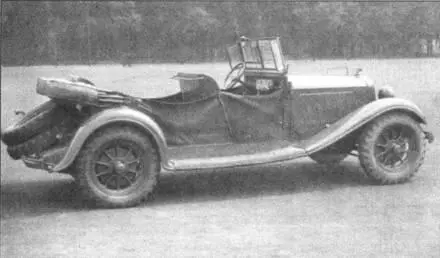

Один из ранних Kubelwagen-oв Horch 830R (R — армейский, «fur ReichsH'ehr»). Обратите внимание на тангентные (спицованые) колеса, способ крепления запасных колес, форму крыльев и подножек.

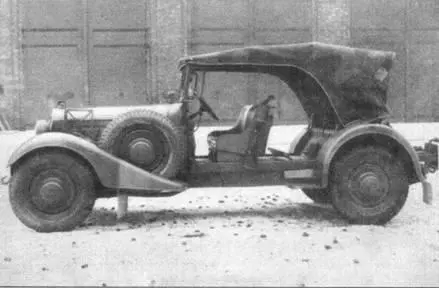

Серийный кюбельваген Kfz.3 Horch 830R позднего выпуска. Колесные диски, крылья, место хранения запасного колеса выглядят типично для машин этого класса. Сзади — одно сидение, вместо второго — пулемет (он на снимке отсутствует, но видно основание для крепления его стойки-станка).
