G4R3 с фотокамерой Rb 5030 I Gruppe II Gruppe III Gru - фото 19

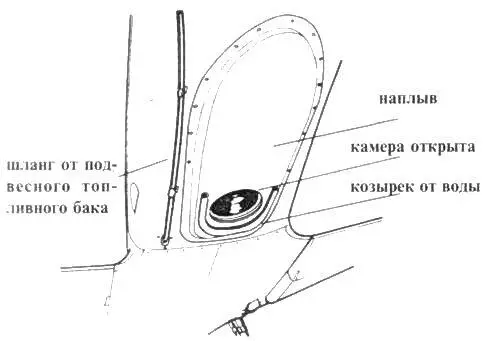

G-4/R-3 с фотокамерой Rb 50/30

I Gruppe II Gruppe III Gruppe IV Gruppe Тем време - фото 20

I Gruppe

II Gruppe III Gruppe IV Gruppe Тем временем Me 109G4R3 направили в - фото 21

II Gruppe

III Gruppe IV Gruppe Тем временем Me 109G4R3 направили в серию Выпуск - фото 22

III Gruppe

IV Gruppe Тем временем Me 109G4R3 направили в серию Выпуск самолетов этого - фото 23

IV Gruppe

Тем временем Me 109G-4/R3 направили в серию. Выпуск самолетов этого типа начался в декабре 1942 года и продолжился до июля 1943 года. Всего было собрано 80 машин. Меньшую часть из них составляли самолеты на базе первой производственной серии «Густава-4», собранных фирмой WNF в декабре 1942 — феврале 1943 г.г. (W.Nr. 14851-15000), а большинство составляли машины, выпущенные в марте-июле 1943 года (W.Nr. 19093-19999). На самолетах не ставили пулеметы, а пазы на капоте часто заделывали.

Следующий вариант «Густава» имел герметичную кабину — Me 109G-3. Это был самый малочисленный из вариантов «Густава», поскольку таких самолетов выпустили не более 50. Выпуск проводился на заводе Мессершмитта в Регенсбурге с января по февраль 1943 года. «Гус-тав-3» отличался как от G-2 и G-4, так и от G-1, поскольку имел модифицированную кабину.

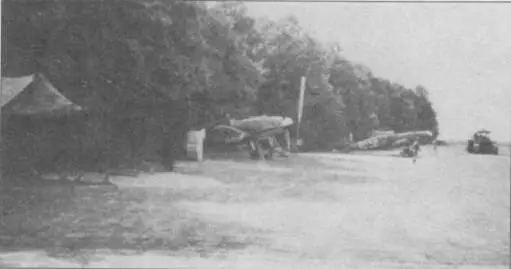

Ближайший к нам самолет Me 109G4R6 с дополнительными 20мм пушками JG 4 - фото 24

Ближайший к нам самолет — Me 109G-4/R6 с дополнительными 20-мм пушками. JG 4 дислоцировался в Румынии с конца весны 1943 года и участвовал в отражении налета американской авиации на Плоешти, состоявшегося 1 августа.

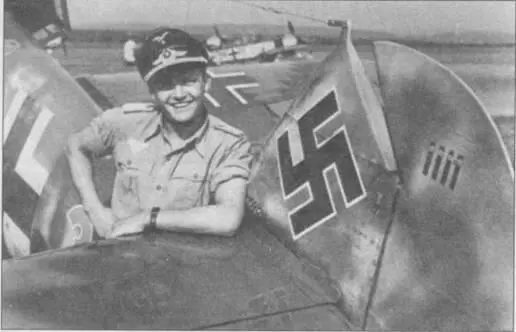

Этот Густав4 из JG 28 несет ступенчатый камуфляж на крыльях характерный для - фото 25

Этот «Густав-4» из JG 28 несет ступенчатый камуфляж на крыльях, характерный для многих самолетов этого типа. На руле направления четыре отметки о воздушных победах. Обратите внимание на полированную поверхность хвостового оперения, отличающую новую машину.

Командир авиаполка Ханнес Траутлофт на фоне своего Me J09G Россия 1943 год - фото 26

Командир авиаполка Ханнес Траутлофт на фоне своего Me J09G, Россия, 1943 год. Как это было принято в JG 54, самолет несет двухцветный зеленый камуфляж и желтую полосу быстрой идентификации на фюзеляже.

Самолеты с герметичными кабинами не оправдали себя в боевых условиях. Все указывает на то, что идея оснастить «мессер» такой кабиной была изначально неудачной. Об этом свидетельствует хотя бы тот факт, что у «Густавов-3» компрессор, поддерживающий давление в кабине был заблокирован в открытом положении.

Следующий вариант «Густава» отличался усиленным вооружением, размещенным в фюзеляже. Было выпущено огромное число таких самолетов: G-6 более 12000 штук, a G-14 более 5500 штук.

У нового «Густава» пулеметы MG 17 уступили место MG 131. Первые пробы нового вооружения провели еще в середине 1941 года. Однако практическая реализация идеи началась лишь осенью 1942 года, когда в октябре завершились работы по переделке Me 109G-6. Несмотря на столь раннее начало работ, серийный выпуск «Густава-6» начали лишь в марте 1943 года. Самолет оказался удачным и продержался на сборочном конвейере до конца лета 1944 года.

Внешне Me 109G-6 отличался от своих предшественников только уже упоминавшимися пулеметами в носу фюзеляжа. Вместо двух 7,92-мм пулеметов MG 17 стояли два 13-мм пулемета MG 131. Боекомплект сократился с 1000 до 450 выстрелов на ствол. Длительность залпа сократилась с 25 до 19 секунд, но одновременно возросла эффективность стрельбы. Если масса пятисекундного залпа MG 17 составляла 1,26 кг, то пятисекундный залп MG 131 весил уже 2,63 кг. В результате модификации немного увеличилась сухая и взлетная масса самолета — на 20 и 38 кг, соответственно. Немого упала максимальная скорость. Основной рост массы объяснялся тем, что пришлось радикально переработать систему выброса стреляных гильз и ленточных звеньев. Поскольку вывод стреляных гильз на борт себя не оправдал из-за того, что гильзы часто повреждали обшивку крыльев и хвостового оперения, гильзы пришлось выводить на днище фюзеляжа. Наружные отверстия прикрыли обтекателями. Эти обтекатели вместе с неубирающимся хвостовым колесом и выступающими над крылом колесными нишами «съедали» до 10 км/ч по сравнению с G-2.

Два Густава5 ранней серии Оба самолета по несколько раз были перекрашены - фото 27

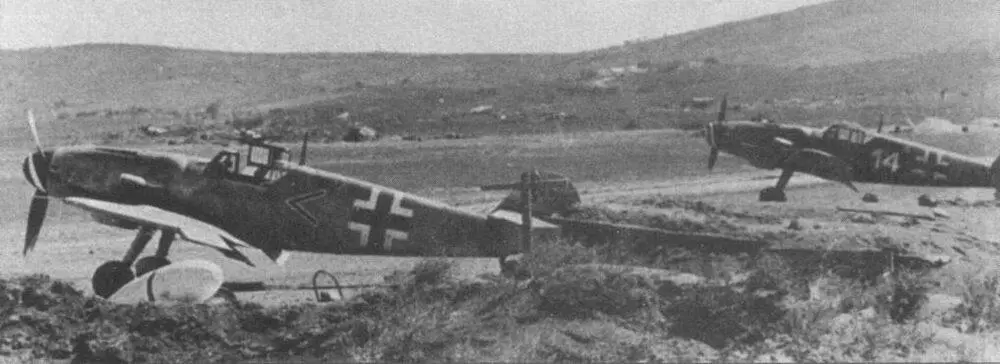

Два «Густава-5» ранней серии. Оба самолета по несколько раз были перекрашены, пятна краски на бортах скрывают старые тактические обозначения. На переднем плане на земле валяется подвесной бензобак.

Bf 109 G1 234 79мм MG 17 Bf109 G5 13мм MG 131 ранние G5 - фото 28

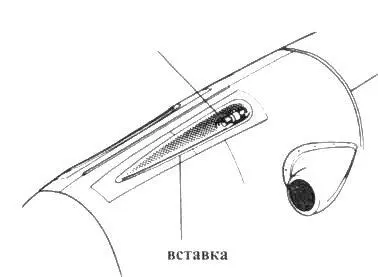

Bf 109 G-1, 2,3,4 7,9-мм MG 17

Bf109 G5 13мм MG 131 ранние G5 поздние G5 Разб - фото 29

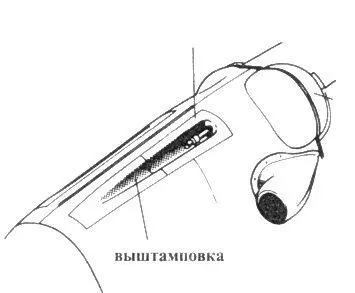

Bf109 G-5 13-мм MG 131

ранние G5 поздние G5 Разбитые мессеры свидетельствующие о тяжелых - фото 30

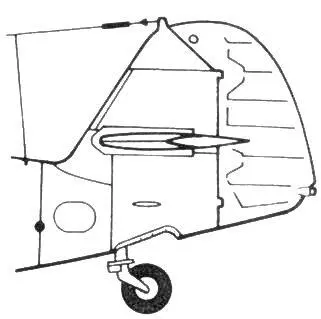

ранние G-5

поздние G5 Разбитые мессеры свидетельствующие о тяжелых потерях - фото 31

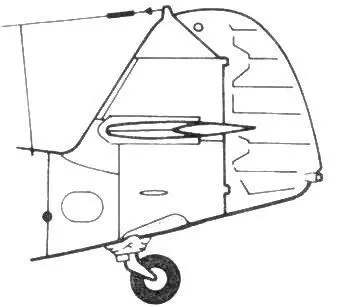

поздние G-5

Разбитые мессеры свидетельствующие о тяжелых потерях понесенных люфтваффе - фото 32

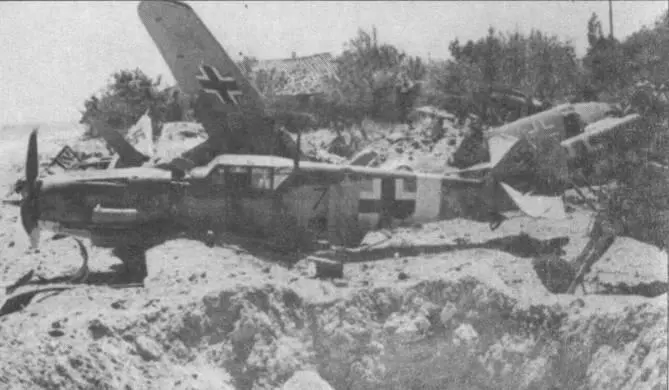

Разбитые «мессеры», свидетельствующие о тяжелых потерях, понесенных люфтваффе на Сицилии в 1943 году. На переднем плане валяется Me 109G-5/trop, принадлежавший JG 51. Правее свалены обломки еще нескольких «мессеров», а в отдалении виднеется разбитый Fw 190.

Дополнительно самолеты G-6 оснащались 3-литровым бензобаком для топлива, предназначенного для пуска двигателя на морозе. Бак находился в хвостовой части фюзеляжа. О его присутствии говорит горловина в правом борту в районе четвертого сегмента (Известна фотография G-3 с такой горловиной. Этому факту можно предложить два объяснения. Во-первых, самолет мог позднее пройти капитальный ремонт и переделку, что вполне вероятно, поскольку снимок датируется 1944 годом. Во-вторых, можно предположить, что дополнительный бак одновременно внедрили сразу на всех серийно выпускающихся вариантах. Это вполне правдоподобно, так как выпуск G-6 некоторое время шел параллельно с выпуском G-3 и G-4.). Другим важным новшеством стал прицел Revi 16B, заменивший старый Revi C12/D. Новый прицел появился на самолетах, выпущенных в августе-сентябре 1943 года.

Последующие изменения в конструкцию самолета внесли уже в ходе его серийного выпуска. Летом 1943 года появилась укороченная мачта антенны (весной 1944 года антенну убрали совсем). Почти одновременно в стандартную комплектацию самолета включили радиомаяк (Первые испытания маяка провели 20 июня 1943 года. В ходе испытаний маяк монтировали в верхней части фюзеляжа, а не на днище.). В конце лета 1943 года самолет оснастили бронированным изголовьем кресла пилота. В конце 1943 года ввели новый фонарь кабины, так называемый Erla-Haube. В начале 1944 года увеличили площадь киля, сначала накладка была металлической, потом деревянной. В начале лета 1944 года в носовой части самолета пришлось поместить балласт, чтобы скомпенсировать возросшую массу хвостового оперения. Осенью 1944 года появились самолеты с длинной стойкой хвостового шасси (Испытания «Густава» с 20-см стойкой хвостового шасси начались в первых числах июля 1943 года.). Из всех перечисленных нововведений наиболее важным оказался увеличенный киль, который заметно поправил пилотажные возможности самолета. «Густав», с самого начала несколько перетяжеленный, был труднее в пилотировании, чем «Фридрих». Удлиненная стойка хвостового шасси улучшила поведение самолета при разбеге и пробеге, одновременно открыв больший обзор из кабины.
