На этих изменениях не остановились. Весной 1944 года на самолеты в качестве стандартной начали ставить радиостанцию FuG 16ZY, которая прежде считалась специальным оборудованием.

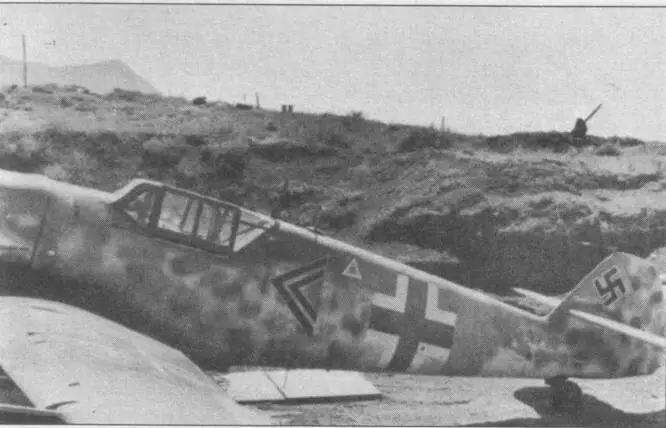

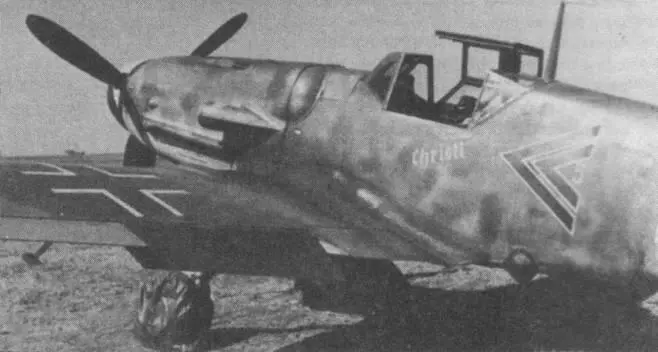

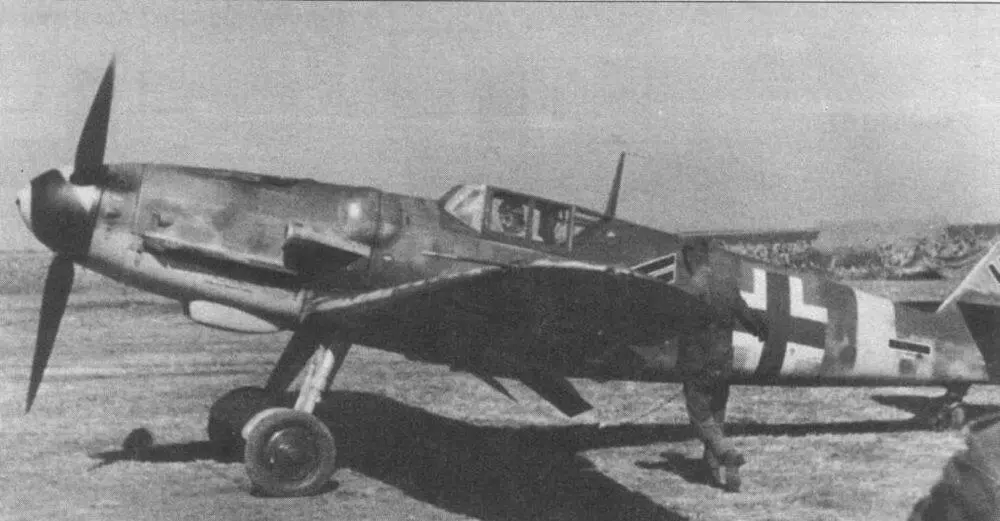

Два снимка Густава5 на котором летал капитан Герхард Баркхорн второй по - фото 33

Два снимка «Густава-5», на котором летал капитан Герхард Баркхорн, второй по результативности ас фашистской Германии, имевший на счету 301 воздушную победу. Надпись «Christl» и маленькая цифра «5», вписанная в шеврон, белого цвета. Цифра «5» — тактический номер первого самолета Баркхорна. У самолетов G-5 стойка хвостового шасси была фиксирована в выпущенном положении и закрыта резиновым чехлом. Камуфляж из трех оттенков серого цвета.

Ранний G5 стальной заголовник Поздний G5 заголовник с бронестеклом - фото 34 Ранний G5 стальной заголовник Поздний G5 заголовник с бронестеклом - фото 35

Ранний G-5 стальной заголовник

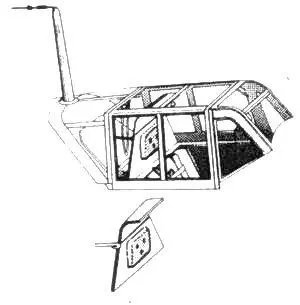

Поздний G5 заголовник с бронестеклом небольшое отверстие сковозное - фото 36

Поздний G-5 заголовник с бронестеклом

небольшое отверстие сковозное отверстие с вертикальными стенками под стволом - фото 37

небольшое отверстие

сковозное отверстие с вертикальными стенками под стволом FuG 25а IFF - фото 38

сковозное отверстие с вертикальными стенками под стволом

FuG 25а IFF Густавы5 неизвестная часть Германия 1943 год Самолет на - фото 39

FuG 25а IFF

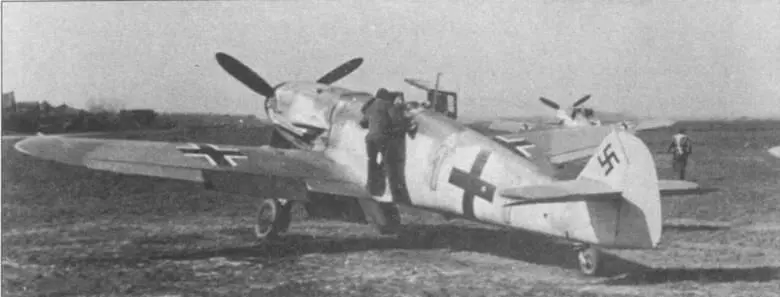

Густавы5 неизвестная часть Германия 1943 год Самолет на переднем плане - фото 40

«Густавы-5», неизвестная часть, Германия, 1943 год. Самолет на переднем плане, «желтая 1» относится к ранней серии и принадлежит командиру эскадрильи. Самолет на заднем плане позднего выпуска. На заднем плане слева что-то плотно закрытое маскировочной сетью.

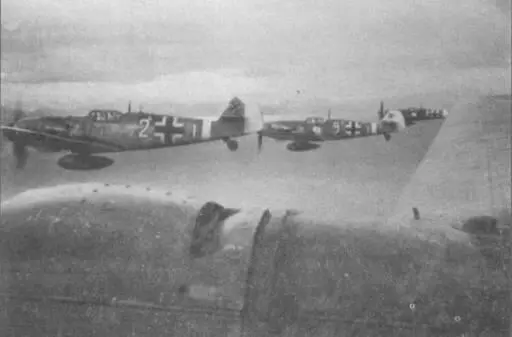

Несколько Me 109G5 ранних и поздних выпусков из 9JG 27 летят над - фото 41

Несколько Me 109G-5 ранних и поздних выпусков из 9./JG 27 летят над Адриатическим морем, конец 1943 года. «Белая 2» — самолет позднего выпуска, в то время как «белые 9 и 7» принадлежат поздним сериям. Все самолеты оборудованы антенной FuG 25а IFF. Обратите внимание на различия в форме подвесных баков.

Густав5 позднего выпуска вероятно из JG 54 Восточный фронт Гитлеровцы - фото 42

«Густав-5» позднего выпуска, вероятно из JG 54, Восточный фронт. Гитлеровцы широко практиковали переделку истребителей в бомбардировщики. Этот самолет, оснащенный комплектом R1, несет на внешней подвеске бомбу SC 250. Самолет покрыт зимним камуфляжем, обтекатель винта, руль направления и полоса на фюзеляже желтого цвета.

Впервые ее испытали летом 1942 года на «Фридрихе» из I/JG 1. В мае 1943 года некоторые части люфтваффе, базирующиеся в Западной Европе получили эти радиостанции, которые ставили на командирские машины. Самолеты с FuG 16ZY комплектовались антенной типа Моран под фюзеляжем и обозначались как Me 109G-6y. На протяжении 1943 года радиостанция была модернизирована и после длительных испытаний в марте 1944 года началось ее серийное производство. Окончательные испытания FuG 16ZY на Me 109 планировали провести в октябре 1943 года, но удалось это сделать лишь в декабре. Мессершмитты с поздней модификацией FuG 16ZY можно отличить от ранних машин по расположению антенны, которую перенесли с днища фюзеляжа на нижнюю сторону левого крыла. После того, как радиостанция вошла в стандартную комплектацию самолета, от литеры «у» в названии отказались.

Этот Густав5 принадлежащий командиру группы стоит в грубом земляном - фото 43

Этот «Густав-5», принадлежащий командиру группы, стоит в грубом земляном укрытии. По мере того, как советские ВВС завоевывали господство в воздухе, немцам приходилось все больше и больше внимания уделять противовоздушной обороне аэродромов. Самолет поздней серии, оснащен укороченной антенной мачтой, круглой антенной DF\ и штыревой антенной FuG 25а. В то же время кресло пилота имеет старое, загнутое бронированное изголовье. Над антенной FuG 25а видна горловина ускорителя MW 50,

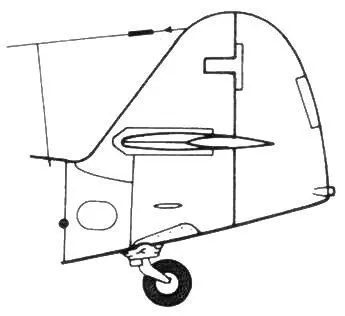

Варианты хвоста G-5
Стандартный Высокий деревянный Me 109G5R3 позднего выпуска с высоким - фото 44

Стандартный

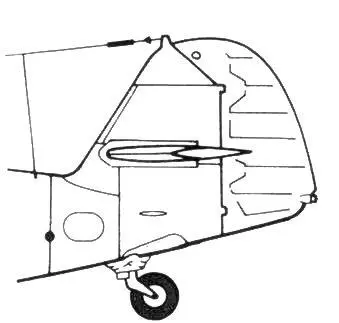

Высокий деревянный Me 109G5R3 позднего выпуска с высоким деревянным килем - фото 45

Высокий деревянный

Me 109G5R3 позднего выпуска с высоким деревянным килем Машина принадлежит - фото 46

Me 109G-5/R3 позднего выпуска с высоким деревянным килем. Машина принадлежит командиру эскадрильи, вероятно из JG 3. Это был один из первых полков, вошедших в состав системы ПВО Рейха. Белый руль направления с красным триммером. Камуфляж обычный: 74/75 поверх 76, заметные пятна 74, 75 и 02.

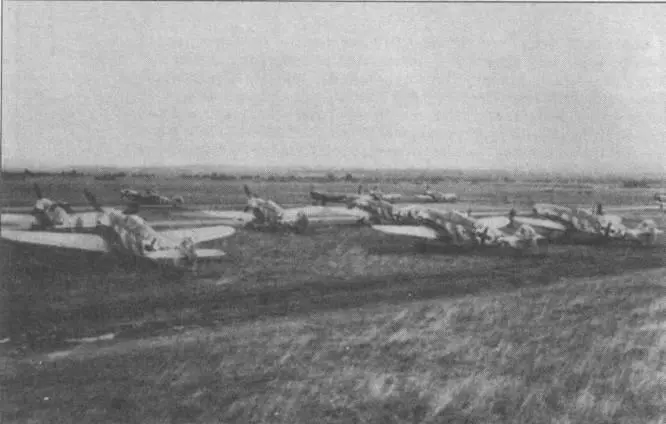

Густавы6 ранней серии ожидают приемочную комиссию Обычно машины выпущенные - фото 47

«Густавы-6» ранней серии ожидают приемочную комиссию. Обычно машины, выпущенные на заводе, сразу перенаправлялись в различные мастерские для модификации.

Me 109G-6 оказался тем вариантом «Густава», который выпускался самой массовой серией. Кроме небольшого числа разведывательных самолетов Me 109G-6/R2 (их вскоре вытеснили машины G-8), в последний раз была создана тропическая модификация самолета — Me 109G-6/trop. Поскольку немецкая армия уже была выбита из Северной Африки и советских степей, надобность в тропическом самолете отпала. Ранее тропические модификации создавались на базе машин О-1,О-2 и О-4.

Одним из важнейших новшеств было очередное усиление вооружения «Густава-6». Для стрельбы через ось винта вместо пушки MG 151/20 установили МК 108 калибра 30 мм. Втиснуть пушку в носовую часть фюзеляжа оказалось непросто и потребовало значительного времени. Модифицированный таким образом самолет получил обозначение Me 109G-6/U4.

История создания и внедрения этого варианта истребителя может послужить наглядным примером тогдашнего состояния немецкой промышленности. Она показывает всю слабость изготовителей, вынужденных постоянно импровизировать, чтобы с помощью своих скромных возможностей смочь ответить на все предъявляемые к ним требования.

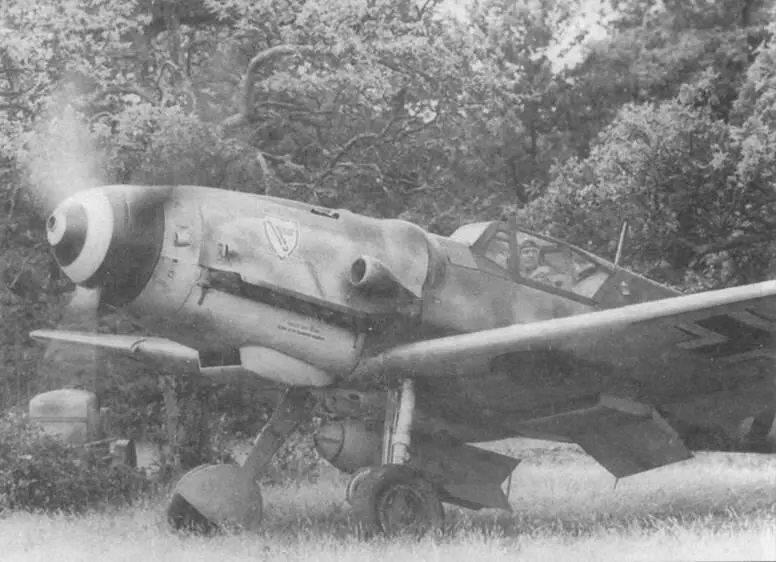

Me 109G6 из IVJG 3 выруливает на старт На внешней подвеске самолет несет - фото 48

Me 109G-6 из IV/JG 3 выруливает на старт. На внешней подвеске самолет несет 250-кг бомбу, Италия, лето-осень 1943 года.
