Me 109G6 из JG 54 Самолет раннего выпуска без радиопеленгатора и с длинной - фото 49

Me 109G-6 из JG 54. Самолет раннего выпуска: без радиопеленгатора и с длинной антенной мачтой. Самолеты, эксплуатируемые на Восточном фронте, долгое время не оснащали радиомаяком FuG 25.

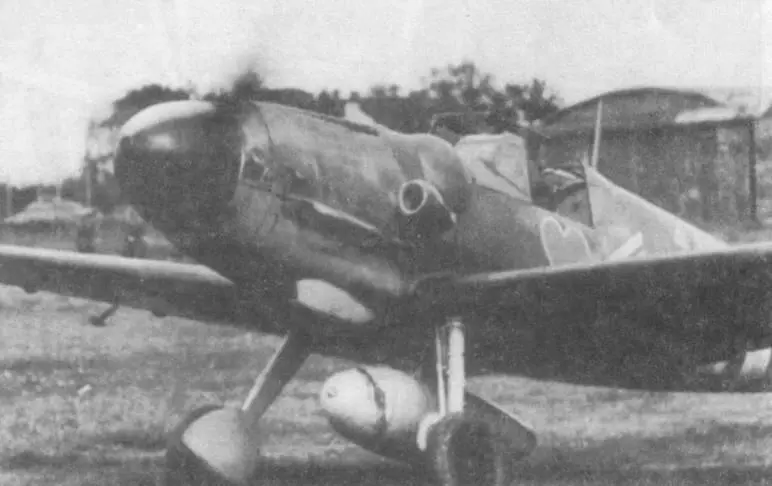

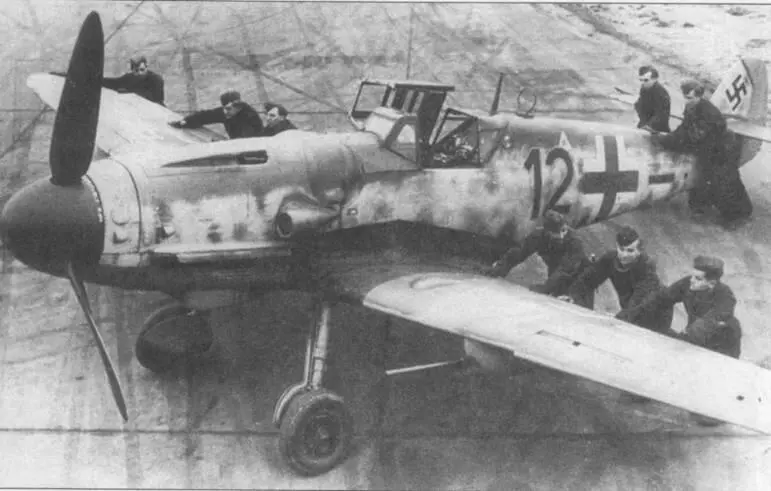

Поздние G6 отличались укороченной антенной мачтой наличием пеленгатора и - фото 50 Поздние G6 отличались укороченной антенной мачтой наличием пеленгатора и - фото 51

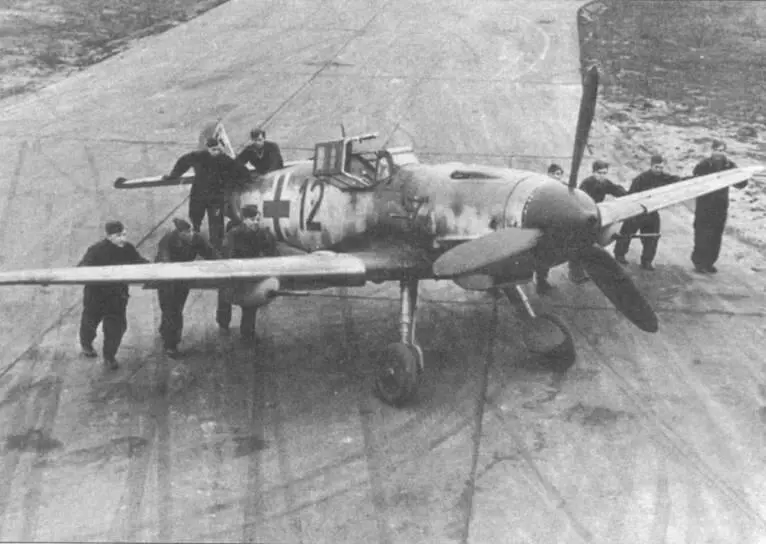

Поздние G-6 отличались укороченной антенной мачтой, наличием пеленгатора и радиомаяка FuG 25. На снимке «тяжелый» G-6 с пушками MG 151/20 под крыльями. Снабжение топливом ухудшалось с каждым днем, поэтому самолеты на взлетные полосы и в ангары закатывали вручную, как поступают с этим Me 109G-6/R6 из II./JG 2. Обратите внимание, возле ручки стартера виднеется небольшой воздухозаборник. Основание крыла и фюзеляж у основания крыла закрашены черной краской.

Прототип самолета, вооруженного пушкой МК 108 появился в начале весны 1943 года, хотя работу над машиной начали еще в конце 1942 года. Начало работ восстановить невозможно, так как отсутствует вся необходимая для этого документация. Но поздние этапы создания прототипа хорошо освещены. Из имеющихся данных следует, что работы над машиной велись в лихорадочной спешке, без глубокой проработки делаемых изменений. Поэтому, когда в начале лета 1943 года была готова первая партия Me 109G-6/U4, ее пришлось целый месяц доводить до ума на E-Stelle в Тарневице!

Три снимка Me 109G6 вооруженных пусковой установкой WGr 21 предназначенной - фото 52

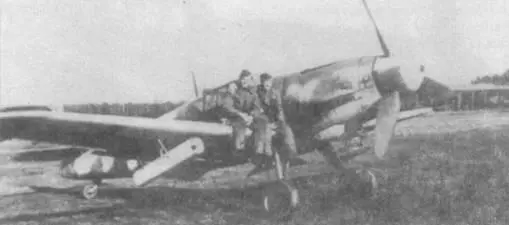

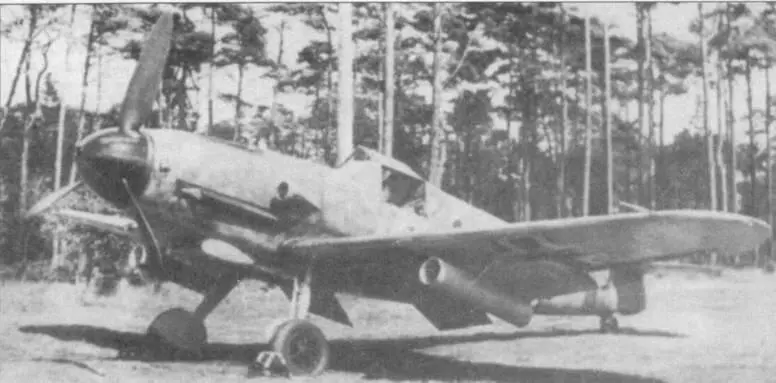

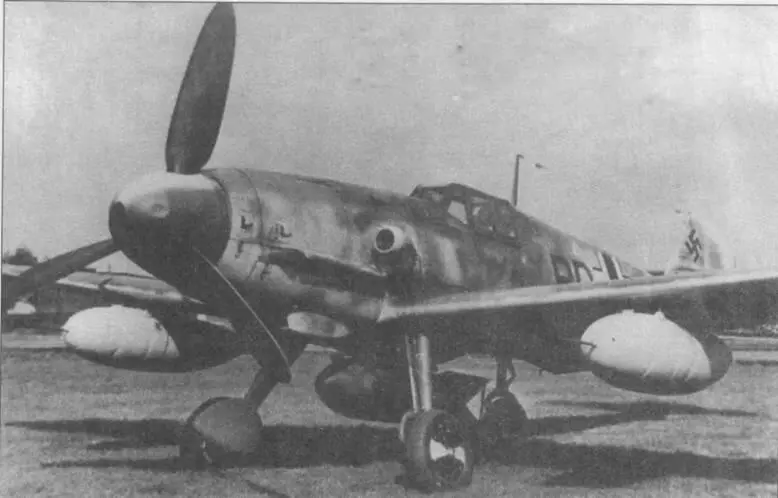

Три снимка Me 109G-6, вооруженных пусковой установкой W.Gr. 21, предназначенной для борьбы с тяжелыми бомбардировщиками. Этот вид вооружения появился летом 1943 года. Ракеты устанавливали на «Густавы» в ремонтных мастерских. Самолеты не получали каких-либо дополнительных обозначений в названии, по крайней мере первое время.

Герхард Баркхорн принимает поздравления товарищей с 250й воздушной победой На - фото 53 Герхард Баркхорн принимает поздравления товарищей с 250й воздушной победой На - фото 54 Герхард Баркхорн принимает поздравления товарищей с 250й воздушной победой На - фото 55

Герхард Баркхорн принимает поздравления товарищей с 250-й воздушной победой. На этот раз немецкий ас летает уже на Me 109G-6, который так же несет имя «Christl» и цифру 5, вписанную в шеврон.

Первая партия из девяти пушек МК 108, доставленных в Тарневиц фирмой Rheinmetall-Borsig в мае 1943 года, оказалась бракованной. Ни одна пушка не прошла предварительной проверки, и всю партию вернули изготовителю. В середине июня пришла следующая партия из 24 пушек. В июле в Тарневиц доставили очередную 21 пушку. К 29 июля полигон располагал уже 45 стволами. Из этих пушек 18 снова оказались бракованными, а годилось к непосредственной установке на самолеты только 13 стволов. Из этих 13 пушек 5 испытывали в Тарневице, а остальные разослали на другие полигоны и в боевые части: два в Рехлин, два в JG 11 в Йевере, и т. д. О качестве пушек свидетельствует тот факт, что 14 октября одна из МК 108 взорвалась в ходе пробных стрельб.

В 1942 году появилась идея создать на базе истребителя штурмовик с большим - фото 56

В 1942 году появилась идея создать на базе истребителя штурмовик с большим радиусом действия. В ходе этой программы появились Fw 190G и Me 109G-4/R3\ который представлял собой замену неудачному Me 109G-2/R L На снимке прототип, оснащенный дополнительной стойкой шасси. Мишину переделали из Me 109G-1 и испытывали в III./JG 2.

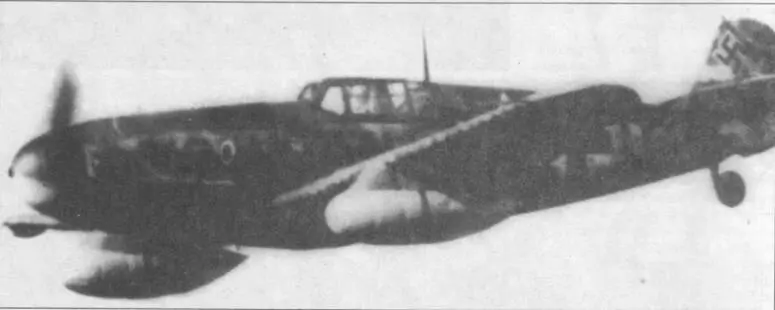

В 1943 году на базе истребителябомбардировщика создали разведывательный - фото 57

В 1943 году на базе истребителя-бомбардировщика создали разведывательный вариант «Густава». Самолет на снимке относится к машинам позднего выпуска, слегка отличавшихся от самолетов ранних серий.

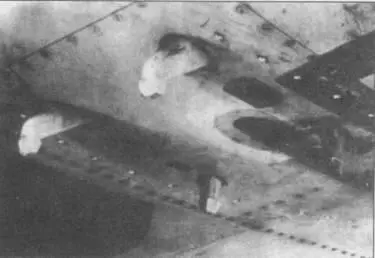

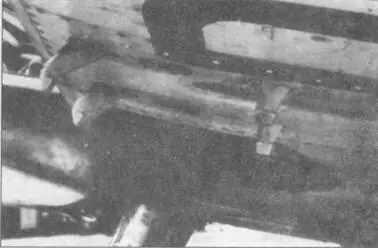

Два снимка заика подвески подкрыльевого топливного бака Тем временем 10 июня - фото 58 Два снимка заика подвески подкрыльевого топливного бака Тем временем 10 июня - фото 59

Два снимка заика подвески подкрыльевого топливного бака.

Тем временем, 10 июня 1943 года в Рехлине появилась первая партия Me 109G-6/U4. Самолеты сразу начали стрельбы в воздухе. Этот этап испытаний закончился неудачей. В четырех стрельбах удалось сделать суммарно 89 выстрелов, причем в первый заход удалось выпустить 55 снарядов, а в последний заход пушку заклинило после первого выстрела. Стрельбы проводили с помощью учебных боеприпасов, так как боевые боеприпасы отсутствовали. Выяснилось, что причиной отказа стали недостаточно длинные направляющие лафета, которые требовалось удлинить. К 20 июня на одном самолете внесли необходимые изменения в конструкцию пушки, после чего возобновились испытания. Поскольку результаты новых стрельб оказались заметно лучше, было решено переделать пушки и на других опытных самолетах. Вскоре самолеты переделали во второй раз, снова заменив направляющие.

На этой фотографии показан уже установленный бак Три с - фото 60

На этой фотографии показан уже установленный бак.

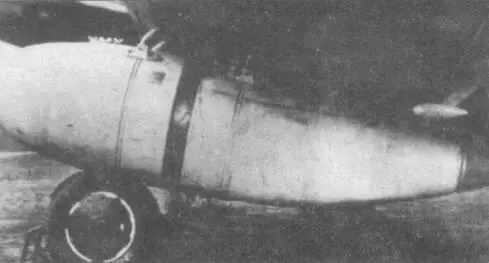

Три снимка 300литрового наружного бака подвешиваемого под крыло Me 109 На - фото 61 Три снимка 300литрового наружного бака подвешиваемого под крыло Me 109 На - фото 62 Три снимка 300литрового наружного бака подвешиваемого под крыло Me 109 На - фото 63

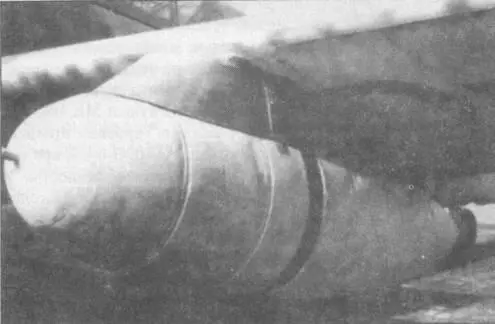

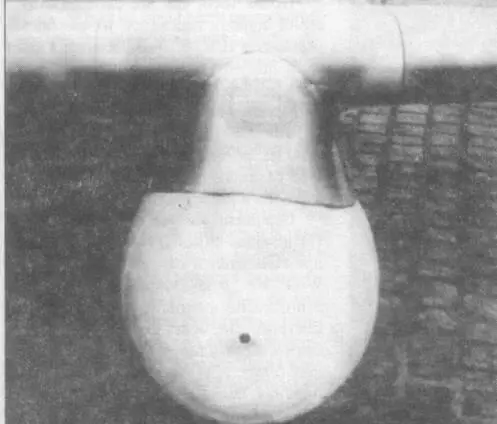

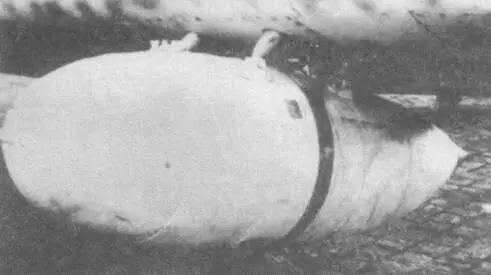

Три снимка 300-литрового наружного бака, подвешиваемого под крыло Me 109. На первой фотографии бак раннего типа, на втором и третьем — баки позднего типа, использовавшиеся в 1943 году. На практике обтекателей на узел подвески не ставили.

Летом 1943 года несколько немецких авиационных частей на Сицилии вели - фото 64

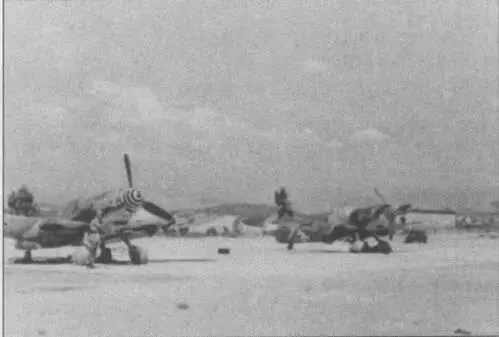

Летом 1943 года несколько немецких авиационных частей на Сицилии вели напряженные бои с союзнической авиацией. Среди немецких самолетов много было G-6/R3/R6, как эти из II./JG 55, снятые под Джербини. Союзники господствовали в небе. Потери II/.JG 53 были столь велики, что группу вскоре отправили в Австрию на переформирование.

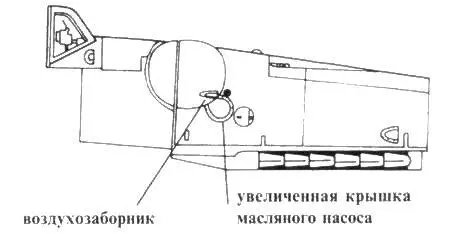

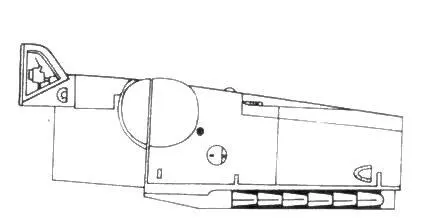

Bf 109 G6 Bf 109 G6Trop Вскоре выяснилось что модификации требует и - фото 65

Bf 109 G-6

Bf 109 G6Trop Вскоре выяснилось что модификации требует и - фото 66

Bf 109 G-6/Trop
