Виталий Полуян - Броненосцы Австро-Венгерской империи. Часть I.

Главные новшества на этих кораблях были в их главной артиллерии. 4 24-см орудия были размещены попарно в двух закрытых вращающихся башнях, стоящих по диаметральной плоскости в обеих оконечностях корабля.

Лафеты орудий стояли на внутреннем полу башни, находящемся внутри барбета. В рабочем положении погребов располагалась цилиндрическая шахта, по ней проходил наклонный транспортер, доставлявший в башню боеприпасы. В результате орудия могли заряжаться в любом положении. Все обслуживание башни и орудий было механизировано. Будучи приводимыми комбинированными электрогидравлическими механизмами, эти первые австрийские башни оказались очень эффективными. Таким образом, начиная с “Wien” (который, вероятно, считается первым кораблем этой серии), австрийские корабли имели электроприводы в башнях, что можно считать большим достижением.

Броненосец “Monarch" (Продольный разрез в районе мидель-шпангоута)

Башенные орудия имели углы вертикальной наводки от +25° до – 4° (по данным [10] – 5°), сектор обстрела каждой башни составлял 260“ (по 130’ на оба борта), вес одного орудия – 28,3 т, а вес всей двухорудийной установки – 136,5 т. Для каждого орудия имелось 80 снарядов. Погреба размещались около башенных колодцев, под верхней платформой.

Выбор данного калибра был сделан не случайно. Такой артиллерией оснащались и две следующие серии австро-венгерских броненосцев. Очевидно, что здесь было стремление к максимальной ударной мощи при ограниченном водоизмещении. Как известно, основным показателем артиллерийской мощи является вес металла, выпускаемого орудием в единицу времени. Установить общепринятое в то время в мире число и калибр орудий не получилось, снижение числа орудий при том же калибре уменьшало боевую мощь, поэтому был избран путь наиболее рациональный в данных условиях – уменьшение калибра орудий при сохранении их числа. И действительно – менее крупнокалиберные, но более скорострельные орудия обещали не только сохранение, но даже и увеличение веса, выпускаемого за единицу времени металла по сравнению с тем же числом более тяжелых, но менее скорострельных орудий (при некотором снижении бронепробиваемости). Требовалось только найти такой оптимальный калибр, и он был найден.

По этому пути, также в 1890-х гг., при создании своего современного линейного флота пошли и немцы, забраковав схему из 6 28-см орудий на серии “Brandenburg” в пользу 4 24-см на следующей серии “Kaiser”. В те годы это было не только обосновано, но и нашло скорое подтверждение боевым опытом. Выбор для кораблей типа “Monarch” 24-см орудий Круппа можно объяснить тем, что именно эта фирма была наилучшей в изготовлении таких орудий.

240-мм (9,45-дюймовое) скорострельное орудие Круппа модели С.94 (образца 1894 г.) с длиной ствола 40 калибров имело вес 28,3 т без затвора и 28,95 т с затвором. Стальной либо чугунный снаряд весом 215 кг, выпускаемый с начальной скоростью 90 м/с, был способен у среза ствола пробить 780-мм стальную плиту, а при наличии бронебойного наконечника на дистанции 2,7 км он пробивал 260-мм крупповскую цементированную броню.

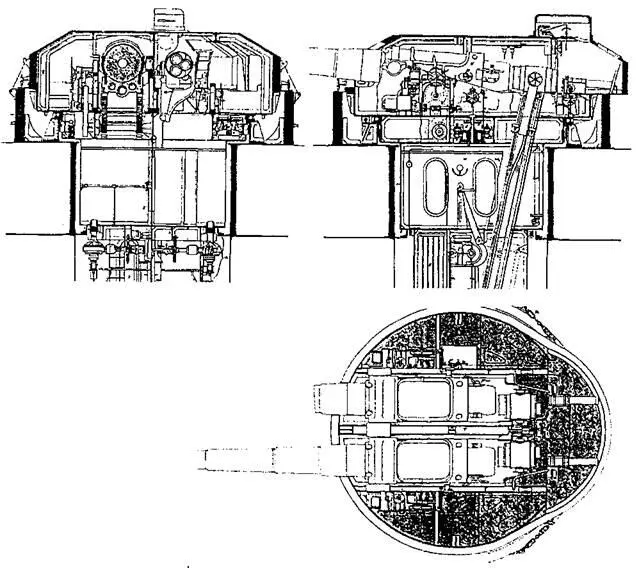

Внутреннее расположение 240-мм двухорудийной башенной установки, бывшей на вооружении кораблей австро-венгерского флота.

Скорострельность орудия составляла 2 выстрела в минуту. Таким образом, эти корабли стали первыми австрийскими линкорами, снабженными скорострельной (а точнее – скорозарядной) артиллерией главного калибра. Характеристики этого орудия еще раз подчеркивают, что переход австрийцев на меньшей калибр у своих линкоров был не случаен. По сравнению с 305-мм орудиями на “Rudolf’, это орудие имело такую же пробивную мощь, но в 5 раз большую скорострельность, что в пересчете на вес металла, выпускаемого в минуту, означало более чем двойное превосходство. В пересчете на вес взрывчатого вещества, содержавшегося в снаряде, 24-см орудие имело превосходство от 2 до 6 раз в зависимости от типа снаряда.

Если тяжелые орудия еще приходилось заказывать за границей, то среднекалиберную артиллерию, впервые для австрийских линкоров, могли заказать у себя дома. Австрийская фирма “Шкода” в Витковице начала в 1888 г. с изготовления 7-см 42-калиберных орудий для миноносцев и дунайских мониторов и с тех пор сумела начать производство сталеникелевых орудий, становясь способной обеспечить потребности флота в орудиях вплоть до среднего калибра.

6 15-см орудий размещались на верхней палубе, в броневом каземате надстройки в средней части корабля (по 3 с каждого борта). Таким образом, это были первые австрийские линкоры, снабженные броневой защитой среднекалиберной артиллерии. Для улучшения защиты между орудиями имелись также броневые поперечные переборки. Углы вертикальной наводки простирались от +20° до – 6° (по данным [10]-4°). Сектора обстрела каждого орудия носовой и кормовой пары составляли по 145° (из них 90° от траверза в сторону ближайшей оконечности, и 55° в сторону миделя), средней пары (установленной на небольших спонсонах) -110° (по 55° в обе стороны от траверза). Таким образом, прямой продольный огонь в сторону каждой из оконечностей могли вести по 2 орудия.

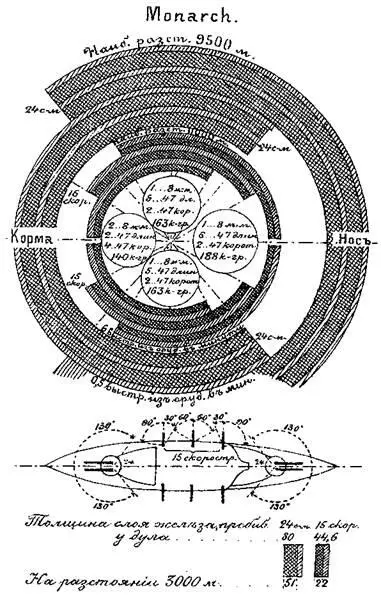

Броненосец "Monarch"

(Схема пробиваемости на различных дистанциях, число орудий и вес залпа при стрельбе на борт, нос и корму, план батарейной палубы)

Боезапас из расчета 150 выстрелов на орудие размещался в погребах, расположенных в трюме в районе носовой и кормовой частей батареи и подавался при помощи подъемников по отвесным броневым шахтам.

149,1-мм (5,86-дюймовое) скорострельное (скорозарядное) орудие фирмы Шкода образца 1900 г. (называемое в некоторых источниках [15] Круппа образца 1901 г.) с длиной ствола 40 калибров имело вес с затвором 4,53 т (4,4 т без затвора). Снаряд весом 45 кг (по данным [51 – 44,7 кг), выпускаемый с начальной скоростью 690 м/с (по данным [11] – 700 м/с, [5] – 695 с/с, [15] – 762 м/с), был способен у среза ствола пробить 440-мм стальную плиту, а на дистанции 2.7 км при наличии бронебойного наконечника он пробивал крупповскую цементированную броню толщиной 102 мм. Орудие имело скорострельность 10 выстрелов в минуту и максимальную дальность стрельбы 10000 м.

14 47-мм орудий были размешены следующим образом: 6 побортно на палубе надстройки (по одному над каждым 15-см орудием), 4 на втором ярусе носового мостика у ходовой рубки (2 в передней части, 2 в задней части на крыльях), 2 на нижнем марсе мачты побортно и 2 в каюте командира (в самой корме под верхней палубой, побортно).
