Понятно, что демонстрация эффекта — только начало пути. А явление оказалось очень «капризным», особенно в том, что касалось энергии магнитного поля в монокристалле перед началом его ударного сжатия. Выход РЧЭМИ нарастал с увеличением этой энергии, причем особенно резко — при приближении к некоему значению, по-видимому, соответствующему максимуму, а при переходе этого значения от РЧЭМИ не оставалось и следа. Это было причиной многих неудач, в частности — при испытаниях, на которых мишенью служила ракета ЗМ80 (рис. 2.44).

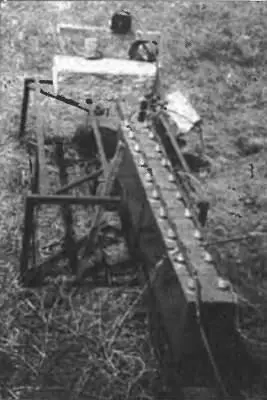

Сжатие магнитного поля в монокристалле исследовалось и теоретически, но задача оказалась весьма сложной и результаты были получены только спустя полдесятка лет, когда оптимум магнитного поля был уже «нащупан» эмпирически: он соответствовал энергии запитывающего излучатель токового импульса около килоджоуля. Запитываемый токовым импульсом оптимальной амплитуды, ЦУВИ выводил из строя большие радиолокаторы, работавшие в сантиметровом и метровом диапазонах длин волн, на радиусах до 50 м от точки подрыва, но сборка вместе с конденсаторной батареей выглядела так (рис. 4.29), что никаких ассоциаций с компактным устройством, которое можно разместить в боеприпасе, не вызывала.

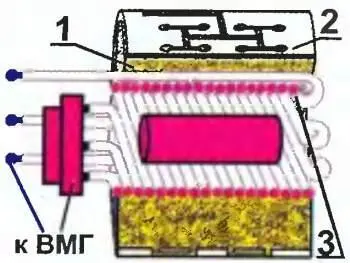

…Совершенствовали ЦУВИ по нескольким направлениям. Во-первых, ударную волну в монокристалле стали формировать не контактной детонацией, а ударом сходящегося лайнера (рис. 4.30), образованного катушкой, свитой из алюминиевых проволочек. Это обеспечивало повышение давления в ударной волне, а заодно — позволяло примерно вдвое повысить энергию магнитного поля при его сжатии лайнером. Во-вторых, катушка излучателя запитывалась не от конденсаторной батареи, а от значительно более компактного СВМГ. Но СВМГ — усилитель и он тоже нуждался в начальной энергии, а ее необходимо было получить «из ничего» — боеприпас невозможно соединить в полете с источником высокого напряжения с питанием от сети 220 вольт.

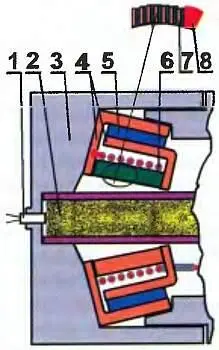

…Ферромагнитный генератор (ФМГ, рис. 4.31), в котором импульс тока формировался при ударной демагнетизации пластин из электротехнического железа был создан в Арзамасе-16. Расширяющаяся труба, прежде чем начать движение по виткам обмотки ВМГ, ударяет по набору железных пластин, в котором системой постоянных магнитов и магнитопроводов, создано поле с индукцией около 2 Тл. Удар трубы формирует в железе волну, которая разрушает его доменную структуру, превращая из ферромагнетика в парамагнетик [45], освобождая заключенное в доменах поле. Поле вытесняется в обмотку, где наводит ЭДС. Сборка такого генератора очень сложна, каждую пластину набора надо изолировать (чтобы поле «выходило» по изоляции в обмотку, а не растрачивало свою энергию на нагрев металла вихревыми токами), и, кроме того, образовать из сложенных пластин конус (чтобы труба одновременно ударила по всем ним), для чего используются клинья из бронзы. ФМГ работал не очень стабильно, но с одного кубического сантиметра набора пластин удалось получить до 0,5 Дж энергии токового импульса!

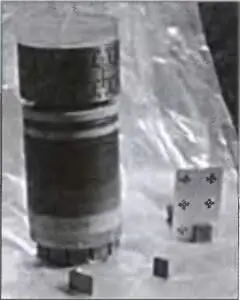

В результате усовершенствования системы запитки, внешность ЦУВИ изменилась разительно: теперь это было компактное, вполне подходящее для применения в боеприпасах устройство (рис. 4.32)! Однако «военную карьеру» ЦУВИ сгубили причины технологические. Даже незначительное отклонение от номинальных значений генерируемого ФМГ тока или коэффициента усиления ВМГ вело к весьма существенным неблагоприятным изменениям в режиме излучения ЦУВИ. Разброс же характеристик энергообеспечения был явно неудовлетворительным: для ФМГ — до 30 % по току, а для СВМГ (даже для варианта, изготовленного в Арзамасе-16, где культура производства неизмеримо выше, чем на всех серийных заводах) — около 10 % по коэффициенту усиления, причем проконтролировать все эти отклонения заранее, до подрыва, было невозможно. Как уже упоминалось, оптимум генерации РЧЭМИ при ударном сжатии — весьма «острый», и, чтобы обеспечить «попадание» в него, ФМГ и СВМГ нуждались в кропотливой «доводке», сопряженной с огромным расходом времени и средств, а размышления о стоимости их в серийном производстве были подобны ночным кошмарам.

Очень не хотелось терять результаты напряженного труда: были предложены устройства, где система энергообеспечения была полностью заимствовании от ЦУВИ, но вместо монокристалла на оси катушки располагался излучатель другого типа (о таких попытках — немного позже). К счастью, к этому времени процесс магнитной кумуляции в монокристалле был изучен теоретически, причем не только для цилиндрической геометрии сжатия, но и для более эффективного, сферического варианта. Из расчетов следовало не только то, что эмиссия РЧЭМИ весьма чувствительна к начальным параметрам сжатия, была выявлена и другая зависимость: чем мощнее ударная волна, тем меньшая начальная индукция магнитного поля соответствует оптимальному режиму излучения. Значит, если максимально форсировать возрастание давления в ударной волне, то для существенного излучения могли оказаться достаточными и значения начальной индукции, создаваемые системой постоянных магнитов, что предельно упростило бы устройство. Быстрее всего давление и другие параметры возрастают в сферически-симметричной ударной волне. Оценки показали, что диаметр заряда должен быть менее дециметра, а значит, требовался сферический детонационный распределитель соответствующего размера — такой надо было создавать заново, потому что все распределители для ядерных зарядов были больше.
