Вадим Котляров - ВЫСОКОЙ МЫСЛИ ПЛАМЕНЬ (часть первая)

Помимо этого, была изготовлена оснастка и для прочих кузовных деталей (которые составляют до 70% конструкции кузова). И вот готовы и они.

Дальше – сварка кузова и навесных панелей, сборка и окраска кузова, сборка образца.

Надо сказать, что первый опыт проектирования полноценного автомобиля не обходился, разумеется, без проблем. Конструкторы учились на ходу, набивая синяки и шишки, ошибаясь и исправляя сделанное, но всё же неуклонно продвигаясь вперёд.

В. Барановский.Практическая работа над микролитражкой 1101 началась в 1969 году. Силёнок было, конечно, маловато, зато желания сделать что-то своё, новое – хоть отбавляй.

Не хочу никого обидеть, но, по-моему, опыт работы с машинами подобного класса был только у Льва Петровича Мурашова. Все остальные были или такими «зелёными», как я, или пришли с Горьковского автозавода, где класс автомобилей был значительно солидней.

А. Зильперт.Пробовали мы у себя в Горьком и маленькие машины. Была такая модель – ГАЗ-18. В серию она не пошла, но запомнилась, поскольку дала даже какое-то внутреннее недоверие к малолитражкам. Чем там себя проявить? Всё ужато-зажато, полная нищета средств и возможностей.

В. Барановский.И пока кузовщики вместе со стилистами (слово дизайнер тогда только-только входило в обиход) работали над внешними формами и интерьером, мы, конструкторы, продираясь сквозь чащу нового и неизвестного, заполняли узлами и деталями то крохотное пространство между пассажирами и внешней оболочкой, которое любезно предоставила нам дизайно-кузовная команда. Особенно много попотеть пришлось над компоновкой моторного отсека и передней части автомобиля.

1969 год. Л. Шувалов, Ю. Данилов, В. Пашко и В. Антипин обсуждают проект микролитражки

В. Барановский и В. Ашкин на 50-летнем юбилее В. С. Соловьёва (16 февраля 1969 года)

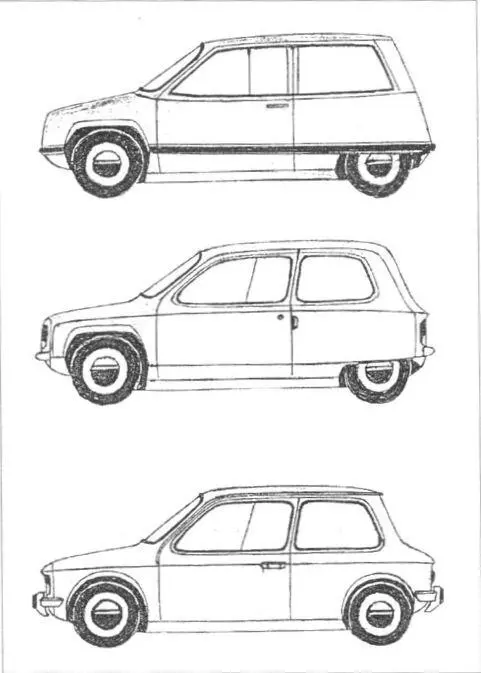

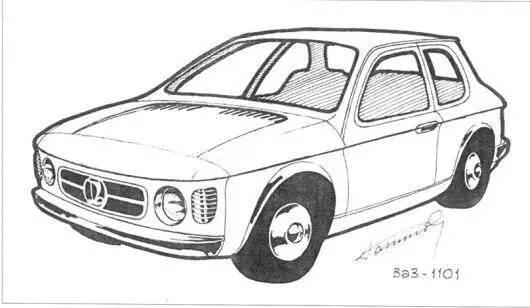

Ход развития проекта 1101

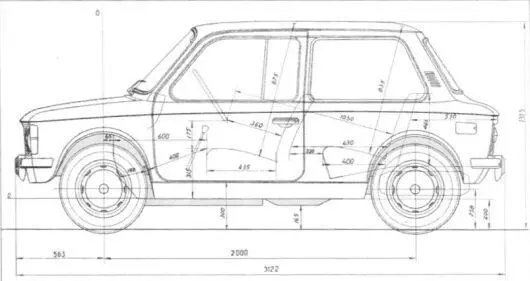

Общая компоновка Э1101, выполненная Л. Мурашовым

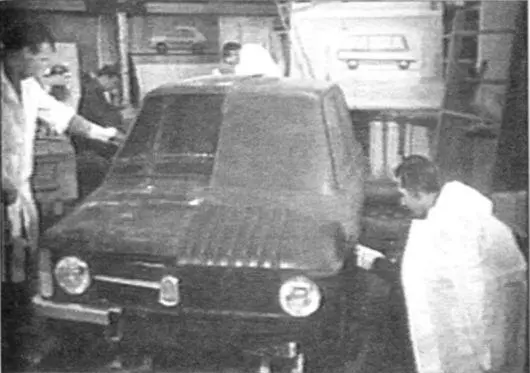

Две половинки полноразмерного макета Э1101 (слева – вариант Ю. Данилова, справа – В. Ашкина)

То же, вид сбоку

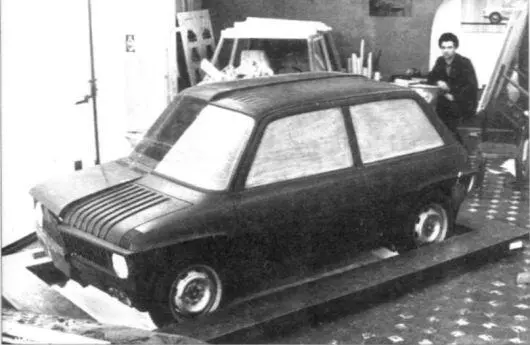

Окончательный вариант экстерьера Э1101 (дизайнер Ю. Данилов)

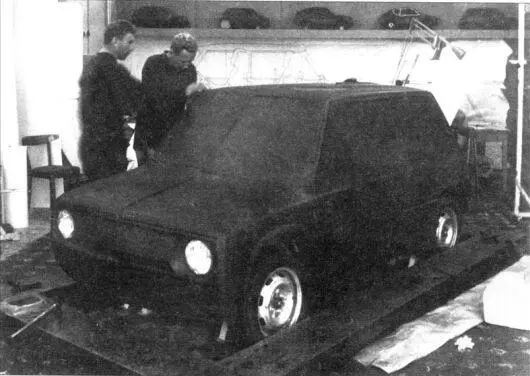

Ю. Данилов (справа) работает над окончательным вариантом макета Э1101

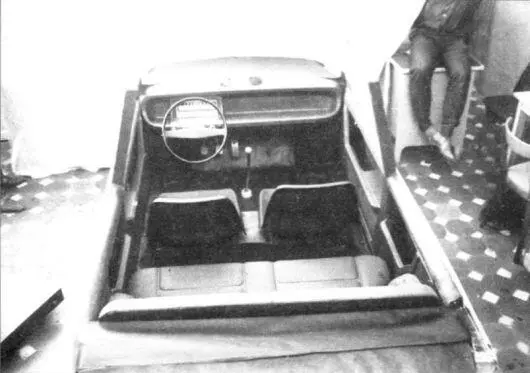

Посадочный макет Э1101

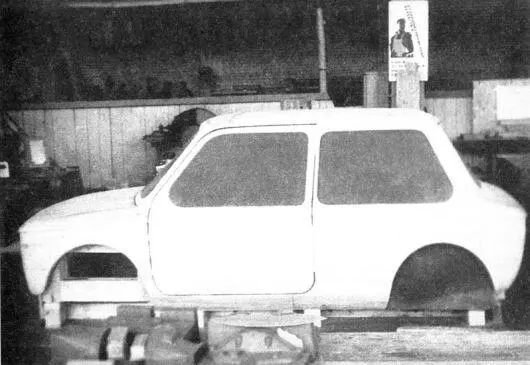

Деревянная модель Э1101 (оснастка для изготовления кузовных деталей)

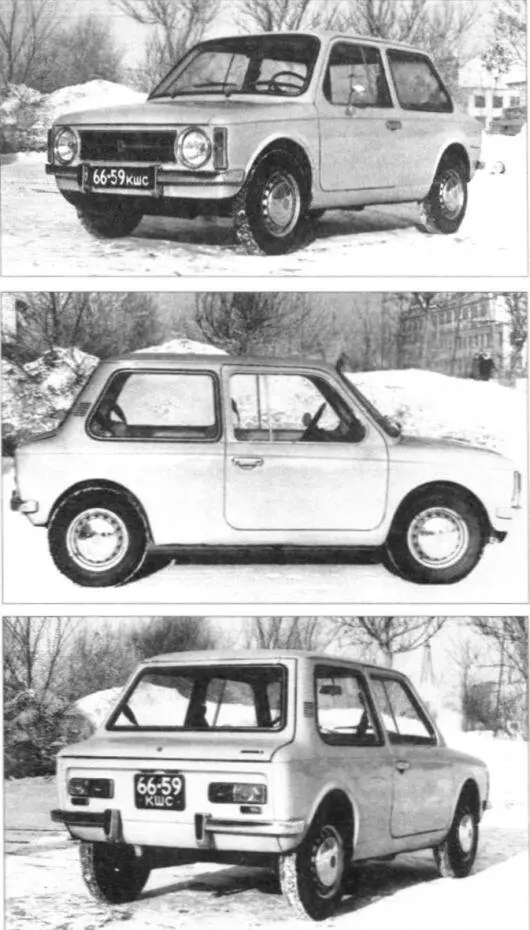

Январь 1972 года. Первый опытный образец Э1101 («Чебурашка»)

П. Прусов.К примеру, на 1101 перед нами сразу встала проблема рулевого управления. В нашем распоряжении имелся вазовский» рулевой механизм, но разместить его как положено никак не удавалось – моторный отсек был «ужат» до предела. Как выйти из положения? Тогда мы с А.Миллером дерзко (так ещё никто не делал) связали его рулевыми тягами с верхними чашками подвески Мак-Ферсон. Для большей жёсткости верхние и нижние чашки были соединены между собой качающимся шарниром, не мешающим работе пружины. И всё заработало. Во всяком случае, дорожные испытания можно было проводить.

В. Барановский.Сложным и новым оказалась для меня разработка технического задания и технического проекта. Острая нехватка информации, особенно по зарубежным моделям, крайне сдерживала разработку. И здесь хотелось бы особо отметить Владимира Фёдоровича Мамонова, нашего главного собирателя и аналитика информации. Где и как он добывал эту самую информацию, не смог бы, наверное, ответить даже I отдел.

Вопросы шасси по этой машине курировал В. Калинин, салоном и кузовом (включая каркас) занимался Л. Мурашов, коробкой передач – Е. Иванов и О. Антонов, двигателем – М. Коржов.

А. Курляндчик.Именно в начале 70-х гг. началась работа по проектированию автомобилей и узлов, которая впоследствии сделала ВАЗ знаменитым во всём мире.

В том числе началось проектирование коробки передач для переднеприводного автомобиля малого класса (проект 1101). Прототипом послужила коробка передач автомобиля FIAT-850. Чертежи коробки выполняло всё бюро, а мне нужно было выполнить геометрический расчёт шестерён.

Вот где пригодились знания и методики, полученные во время моей стажировки на ГАЗе!

Г. Чугунов.Людей тогда было мало и мне приходилось заниматься большим кругом вопросов: компоновкой педалей тормоза и сцепления, гидроприводом тормозов и тросовым приводом сцепления, передними дисковыми тормозами, поворотным кулаком и ступицей, колёсами и шинами. Задними тормозами, ступицей и приводом стояночного тормоза занимался В. Даценко.

За основу переднего дискового тормоза была взята конструкция тормоза с алюминиевой плавающей скобой фирмы Bendix, используемого ФИАТом. Конструкция оказалась неудачной с точки зрения надёжности и долговечности, и дальнейшего развития не получила [38] Вскоре сё снял с производства и FIAT. .

При изготовлении и сборке первого прототипа 1101 на территории экспериментального цеха в КВЦ приходилось тесно сотрудничать с изготовителями и сборщиками. Это ведь были первые собственные разработки конструкции, сделанные на ВАЗе, и переоценить подобное невозможно!

Запомнилось, как пришлось гнуть по месту тормозные трубки. Вспоминаю также, как при первой сборке вручную раскручивал переднее колесо и оно останавливалось при срабатывании тормоза.

Это было началом работ по собственным разработкам вообще и по переднеприводным автомобилям в частности.

В. Барановский.В конце концов, всё было преодолено и на КВЦ, на отведённой нам площадке, приступили к сборке. Это был 1971 год. Сказать, что всё шло гладко, всё равно никто не поверит. Поскольку пришлось отвечать за всю увязку узлов между собой, основными моими инструментами были ручка, линейка и громадная бухгалтерская книга, куда записывались все отклонения, нестыковки и откровенные «втыки».
