Дошло до того, что они пригласили к кузовщикам главного конструктора, и нам пришлось демонстрировать бумажки, где были указаны величины радиусов, оговорённые с дизайнерами и скреплённые их подписью.

Позднее, когда автомобиль 2108 уже начал сходить с конвейера, среди дизайнеров возникло выражение «кузов – фонарный». Очевидно, имелась в виду неудовлетворённость слишком «жёсткими» линиями из-за малых радиусов скруглений поверхностей [26] За что в народе машина тут же была метко окрещена «зубилом», чему немало способствовали и внешние формы автомобиля – хэтчбека в России ещё не видывали. .

При выборе силовой схемы кузова (а трудности здесь чаще всего встречаются по передку) у кузовщиков не было неясностей, т.к. ещё раньше были выработаны четыре варианта формы и размещения передних лонжеронов, подкосов и соединительных деталей.

Эти варианты были просчитаны на ЭВМ в Горьковском проектно-технологическом институте (ГПТИ).

В результате было решено, что с учётом крепления двигателя и положения рулевых тяг и рычагов передней подвески лучше всего пропустить лонжероны поверху, соединив их с серединой передней стойки боковины.

Но когда начались работы с фирмой Porsche, то их специалисты однозначно заявили, что такая схема не годится. Мы стали аргументировать свою позицию, приводя в пример переднеприводные автомобили FIAT.

Специалисты Porsche ответили: «Да, всё это так, но владелец автомобиля будет недоволен, когда после не очень сильной аварии с него потребуют за ремонт автомобиля большую сумму, т.к. обязательно будет деформирован проём передней двери. Поэтому передние лонжероны должны входить в порог пола, а основание всего кузова должно быть усилено».

Довод был разумным, и мы были вынуждены с ним согласиться.

Специалисты Porsche разработали подробнейшее техническое задание на весь автомобиль, распределив в нём работы за Porsche и за ВАЗом.

В мае-июне 1980 года группа конструкторов по двигателю, шасси и кузову была командирована на фирму Porsche для участия в разработке конструкции и для приёмки документации. Было решено, что фирма Porsche по кузову делает только компоновки, а на ВАЗе по ним делают чертежи.

По силовой схеме передка у специалистов Porsche были свои сомнения, поэтому было принято решение, что по первой компоновке сразу же делаются детали (без чертежей, я сам проверял эту компоновку!). Собирается кузов и проводятся испытания на фронтальный удар.

Через 4 месяца кузов был собран и испытан, причём ход испытаний снимался скоростными кинокамерами.

Я впервые видел, как после просмотра фильма плёнку перематывают обратно и было смешно видеть, как пролитые вода и масло быстро поднимаются вверх, картер двигателя «зарастает», радиатор восстанавливается и неповреждённый автомобиль откатывается назад.

На фирме собрали совещание конструкторов и испытателей, были выслушаны мнения разных специалистов и принято решение о доработке лонжеронов. На моё замечание, что стоило бы сделать гофры на лонжеронах, как это сделано на демонстрационном кузове, стоящем в вестибюле фирмы, начальник отдела кузовов Porsche отмахнулся и сказал: «Ну, это для докладов».

До сего времени жалею, что не удалось выбрать время, чтобы подробно с ним об этом поговорить. Считаю, что введение гофр, отверстий и вырезов на силовых элементах делает эти элементы более «мягкими» на удар. Думаю, что при подробном разговоре удалось бы многое уточнить.

Конечно, не всё шло гладко. Первую же компоновку мы забраковали, и не потому, что нашли в ней какие-то неувязки. Просто линии на ней были слишком тонкими и мы по опыту знали, что с такой компоновки копии на ВАЗе получатся «слепыми».

Начальник бюро техдокументации Porsche долго не мог понять, чем мы недовольны, а когда понял, то снял копию с компоновки и показал её нам.

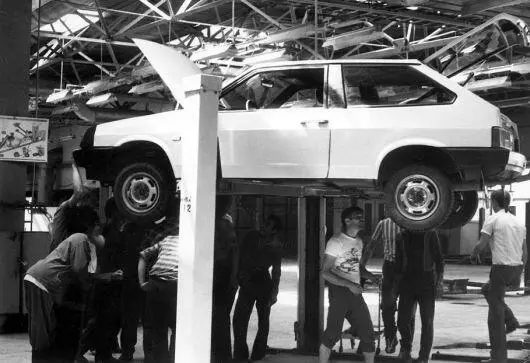

Опытные образцы проводят на подъёмниках и «у забора» гораздо больше времени, чем на самой дороге.

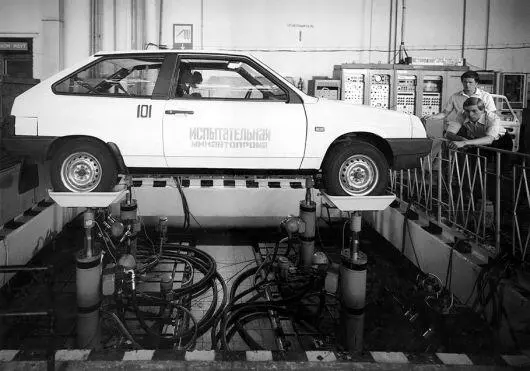

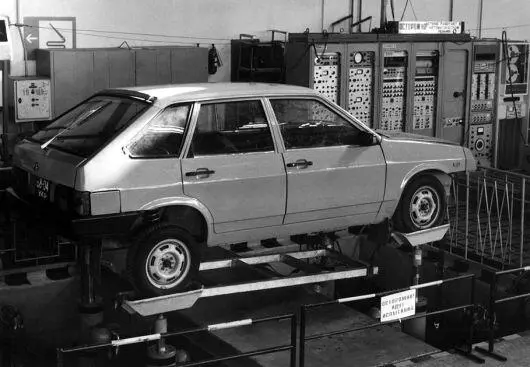

Через иммитатор дорожных условий «Schtnk» были пропущены прототипы и трёхдверника, и пятидверки.

Придраться было не к чему, линии были довольно различимыми, и компоновку эту мы подписали.

Но я тогда подумал: а что получится на ВАЗе? В. Ашанин, наверное, вряд ли сможет снять хорошо видимую копию с таких линий. Но замечаний с ВАЗа, слава Богу, не последовало.

Непривычно было видеть, в каких условиях работают на фирме. В помещении конструкторов по нашим меркам темновато, карандаши жёсткие, линии получаются тонкие. Но, как ни странно, глаза напрягать не приходится, свет равномерный, теней на чертеже от лекала или от линейки нет.

Я посмотрел на потолок. Оказалось, что лампы дневного света расположены треугольником, и к тому же ещё утоплены в нишах потолка. Поэтому, когда отрываешь глаза от чертежа и смотришь поверх столов, то свет от ламп в глаза не попадает.

Однажды со стороны окон послышался какой-то шум. Оказалось, что чуть приоткрылись жалюзи, закрывающие окна. Привод жалюзи контролируется фотоэлементом, который среагировал на то, что туча закрыла солнце.

Ну ладно – работа. Но дома, где мы жили, тоже было темно. По вечерам приходилось много работать. Лампочка в комнате была обычная, т.е. не очень яркая, да ещё закрытая абажуром, сплетённым из ивовых прутьев.

Я поднимал этот абажур по проводу и прицеплял к проводу бельевую прищепку, чтобы абажур не опустился на лампочку. Конечно, тут уж претензий по теням от линейки предъявлять было некому.

В конструкторском зале Porsche пол был покрыт ворсистым ковром, поэтому шум шагов не мешал работающим, говорили люди между собой без повышения голоса.

Только раз довелось услышать, как орали друг на друга два начальника бюро из-за непредусмотренных отверстий в двери автомобиля ВАЗ-2108 под крепление обивки. Один орал, что координаты этих отверстий он сообщал, а другой в том же духе доказывал, что не сообщал.

Удивился я несказанно. И у нас на ВАЗе были случаи недовольства друг другом, но такого прямо-таки базарного крика встречать не доводилось. Что ж, немцы тоже люди.

Курят прямо на рабочих местах, работает вытяжная вентиляция, дым уходит в потолок, но чаще курят в отдельной комнате на этом же этаже, где можно не только покурить, но и выпить какой-нибудь напиток и съесть пирожок или сдобную булочку.
