В годы Первой мировой войны русскими войсками использовалась зенитная установка системы И. И. Колесникова, спроектированная под пулемет системы Максима обр. 1910 г. В 1928 г. на вооружение Красной армии была принята первая советская зенитная установка под этот пулемет, разработанная военинженером 2-го ранга М. Н. Кондаковым. Установка имела простую конструкцию в виде треноги и обеспечивала круговой обстрел (вращение пулемета в горизонтальной плоскости на 360°) и большие углы возвышения оружия. С помощью этих установок могли поражаться воздушные цели, летящие со скоростью 150–250 км/ч, однако в связи с быстрым качественным и количественным развитием боевой авиации уже в конце 1920-х гг. потребовалось создать новую зенитную установку, обладающую большей скорострельностью, способную обеспечить массированный огонь. Единственным реальным способом достижения этой цели в 1920-х гг. было увеличение числа пулеметов, размещенных на установке.

В июле 1928 г. Артиллерийский комитет ГАУ поручил проектно-конструкторскому бюро Тульского оружейного завода разработать несколько вариантов так называемых комплексных зенитных установок, объединяющих в себе 2, 3 и 4 пулемета системы Максима. Испытания установок, представленных Тульским оружейным заводом, проводились в 1930 г., лучшей была признана установка с четырьмя пулеметами Максима, разработанная Н. Ф. Токаревым (сыном известного оружейника Ф. В. Токарева). В 1931 г. установка была принята на вооружение Красной армии под обозначением «7,62 мм счетверенная зенитная установка обр. 1931 г.».

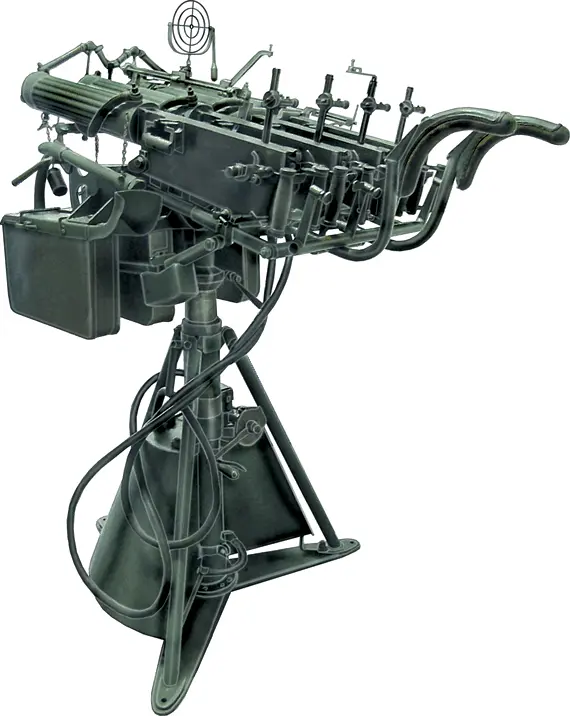

Конструкция счетверенной зенитной установки состоит из основания установки, вертлюга с коробками для патронных лент, качающейся рамы с противовесами, наплечников, спусковой тяги, системы водяного охлаждения и зенитного прицела.

Основание установки выполнено в виде металлической тумбы с телескопической вертикальной стойкой, уравновешивающими пружинами и реечно-зубчатым механизмом. Для крепления на платформе автомобиля или ином основании предусмотрены три опоры (лапы) с отверстиями.

На стойке основания установлен с возможностью кругового вращения вертлюг с рамой, на которой в ряд закреплены четыре пулемета системы Максима. Пулеметы снабжены единой системой принудительного водяного охлаждения и также имеют единые прицельные приспособления и спуск.

Единая система принудительного водяного охлаждения обеспечивает эффективное охлаждение стволов пулеметов при стрельбе и предотвращает парообразование, мешающее работе наводчика.

Для облегчения наведения блока из четырех пулеметов на цель имеются наплечные дуги, соединенные с оружием. В вертикальной плоскости пулеметы можно наводить в диапазоне углов от –10° до +82°, в горизонтальной плоскости обеспечивается круговой обстрел.

Пулеметы стреляли винтовочными патронами 7,62×54 мм R с тяжелой пулей обр. 1930 г. Питание патронами осуществлялось из установленных на вертлюге коробок с патронными лентами, емкость которых была увеличена до 500 патронов. Чтобы ленты не скручивались, были предусмотрены специальные подающие желоба.

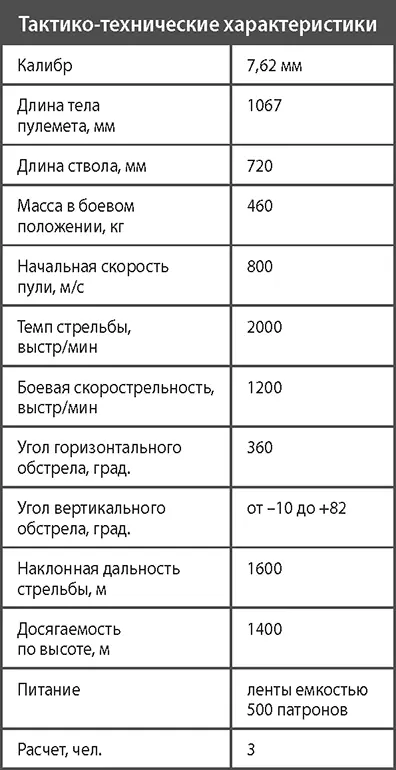

При начальной скорости пули 800 м/с горизонтальная дальность стрельбы составляла 1600 м, досягаемость по высоте равнялась 1400 м.

Темп стрельбы был исключительно высоким – 200 выстр/мин, боевая скорострельность достигала 1200 выстр/мин. Это обеспечивало высокую плотность огня и вероятность поражения воздушных целей.

В качестве прицельных приспособлений первоначально использовался зенитный кольцевой прицел обр. 1929 г. Для изменения его установок на раме был смонтирован вал с маховиком. Впоследствии установка комплектовалась усовершенствованными зенитными прицелами обр. 1936 и 1938 гг.

Для стрельбы по наземным целям наводчик использовал штатные прицельные приспособления второго слева пулемета, который считался основным.

Расчет установки состоял из трех человек. Для перевода установки из походного положения в боевое по нормативам того времени требовалось 30 секунд.

Установка поступала на вооружение рот ПВО, входивших в состав стрелковых полков. Рота имела два взвода, каждый из которых был вооружен тремя установками. Третий взвод роты имел три 12,7 мм пулемета ДШК.

Зенитные пулеметные установки образца 1931 г. состояли также на вооружении кавалерийских полков, входили в состав вооружения частей и соединений ПВО страны, монтировались на бронепоездах и кораблях.

Впервые в боевых условиях установки обр. 1931 г. были использованы против японских самолетов в боях у озера Хасан в 1938 г., затем были бои на Халхин-Голе в 1939 г. и Финская кампания 1939–1940 гг.

Большое количество установок обр. 1931 г. было задействовано и в сражениях начального периода Великой Отечественной войны.

Отличаясь высокой скорострельностью, плотностью огня и хорошей маневренностью, установка была эффективным средством борьбы с низколетящими самолетами противника, однако с появлением скоростных самолетов с сильной броневой защитой значение установок существенно снизилось. И их стали заменять 12,7 мм пулеметами ДШК.

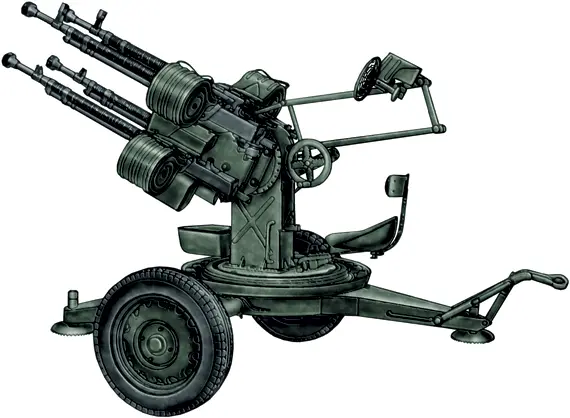

Наблюдавшееся в 1930-х гг. бурное развитие самолето– и моторостроения привело к появлению скоростных боевых самолетов моноплановой схемы с убирающимися шасси и сильной броневой защитой. Состоявшие в то время на вооружении Красной армии зенитные пулеметные установки на базе 7,62 мм станкового пулемета Максима не обеспечивали надежное прикрытие войск от ударов авиации противника. По этой причине в дополнение к ним 26 февраля 1939 г. на вооружение Красной армии был принят 12,7 мм станковый пулемет обр. 1938 г. ДШК (индекс ГАУ 56-П-542). Пулемет производился на Ковровском союзном заводе № 2 и поставлялся в войска на универсальном станке системы И. Н. Колесникова, позволявшем вести стрельбу как по наземным, так и по воздушным целям.

Станок имеет сравнительно простую конструкцию и состоит из следующих основных частей: стола станка с ногами и хомутом, вертлюга, качающейся части с механизмом тонкой вертикальной наводки и рукояткой перезаряжания, хода станка, щита и наплечника.

Стол станка с ногами является основой станка. Он состоит из собственно стола станка с замком хода, задней ноги с седлом – подлокотниками, передних ног (левой и правой), стопора и замка передних ног и хомута стола.
