Встроенное вооружение самолета включает 30-мм пушку GIAT DEFA 791 В, установленную под корневой частью правой консоли крыла. Для подвесного вооружения на истребителях «Рафаль» в модификации D имеется 14 узлов подвески, а в модификации М — 13 узлов. При выполнении задач, связанных с нанесением ударов по наземным объектам, одним из вариантов подвесного вооружения может быть следующий: шесть управляемых ракет класса «воздух — воздух» и две управляемые авиабомбы с лазерным наведением. Кроме того, подвешиваются два топливных бака, контейнер с оптико-электронной аппаратурой и контейнер с аппаратурой радиоэлектронной борьбы. «Рафаль» М при выполнении противокорабельных операций может нести две ракеты «Экзосет», четыре управляемые ракеты «Мика» класса «воздух — воздух» и подвесные баки емкостью 4300 л.

Оборудованию кабины уделено большое внимание. Катапультное кресло усовершенствовано фирмой «Мартин Бейкер». Имеется боковая ручка управления. Связанные с выполняемой задачей данные выводятся на лобовое стекло и приборную доску. Индикация на лобовом стекле включает сфокусированную на бесконечность широкоугольную голографическую систему, которая значительно облегчает работу глаз пилота. В кабине также расположен ряд дисплеев, среди которых имеются плоские, на жидких кристаллах, а также на масочных электроннолучевых трубках. Фирма «Крузе» разрабатывает систему радиосвязи с речевым управлением и системой предупреждения с синтезатором голосовых команд. «Дассо Бреге» объясняет применение индикации на лобовом стекле совместно с приборной панелью необходимостью дублирования критических параметров, включающих в себя данные по углам, скоростям и векторам. Вывод данных по основным системам производится на электронно-лучевые трубки и индикаторы системы автоматического предупреждения.

Первый испытательный полет опытного образца разведывательно-ударного вертолета RAH-66 «Команч» (Reconnaissance-Attack Helicopter), разработанного американскими фирмами «Боинг» и «Сикорски», состоялся в ноябре 1995 г. Этот вертолет способен выполнять боевые задачи на равнинной и высокогорной местности в любых метеоусловиях и в любое время суток с применением ПТУР, УР класса «воздух — воздух» и пушечного вооружения.

Экипаж RAH-66 «Команч» состоит из двух человек. Наибольшая взлетная масса (при перегонке) составляет 7780 кг, максимальная крейсерская скорость 315 км/ч, перегоночная дальность 2340 км, продолжительность полета с запасом топлива во внутренних баках 2,5 ч.

Силовая установка включает два турбовальных двигателя T800-LHT-800, которые имеют максимальную мощность по 1000 кВт. Диаметр пятилопастного несущего винта составляет 11,9 м, диаметр рулевого (четыре лопасти) — 1,37 м. Длина фюзеляжа 13,32 м, высота вертолета 3,36 м, ширина 2,31 м.

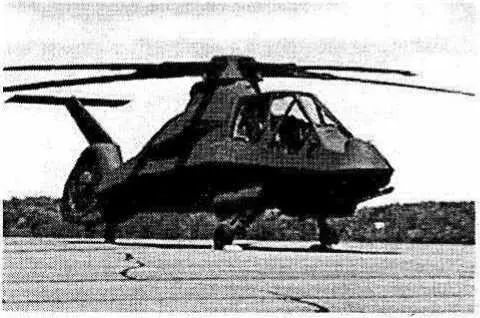

Перспективный вертолет RAH-66 «Команч»

К 2001 г. планируется изготовить еще шесть вертолетов данного типа.

В настоящее время в США разрабатывается программа создания армейского легкого вооруженного разведывательного вертолета LHX. Две группы американских разработчиков-конкурентов стоят перед сложной задачей — сохранить необходимые летнотактические характеристики и одновременно решить проблемы, связанные с его весом и стоимостью.

Данная машина станет последней основной программой разработки нового американского вертолета, и армия оценивает ее в 38 млрд. долларов. Специалисты фирм «Макдоннелл Дуглас» и «Белл» уже создали современные разведывательные и ударные вертолеты, а конструкторы и инженеры «Боинг» и «Сикорский» разработали более тяжелые транспортные машины.

Объем вкладываемых средств пока не определен окончательно ввиду того, что существует еще несколько нерешенных вопросов. В частности, неясно, как будет одержавшая победу группа создавать вертолет — в условиях конкуренции или сотрудничества. К тому же рассматривается возможность европейского участия в программе, которое, с одной стороны, расширит рынок, а с другой — потребует дополнительного раздела прибылей.

Группа «Макдоннелл Дуглас»/«Белл» вложила к настоящему времени в программу свыше 100 млн. долларов, разделив при этом заказы следующим образом: «Макдоннелл Дуглас» разрабатывает средства технического обеспечения и будет проводить комплексную установку полетного оборудования; «Белл» проектирует планер. В случае победы этой группы в конкурсе за создание LHX она будет производить сборку вертолета на своих заводах.

Предположительно, не менее 90 % конструкции будет выполнено из композиционных материалов, что позволит уменьшить массу и повысить стойкость к коррозии.

Масса вертолета, предположительно, составит 3450 кг, а стоимость изделий в комплекте — около 8 млн. долларов. Комплексная установка полетного оборудования на каждом LHX оценивается на сумму свыше 4 млн. долларов.

Управление полетом вертолета будет осуществлять бортовая вычислительная машина, которая объединяет подсистему электронно-оптического обнаружения цели и целеуказания (EOTADS), систему ночного видения, электронное оборудование для боевых действий, вооружение, органы управления и индикаторы, систему управления и навигации и радиосвязь. Подсистема бортовой вычислительной машины должна иметь два 32-битных компьютера, которые смогут надежно работать даже в случае отказа некоторых модулей. Компьютеры созданы на быстродействующих интегральных схемах по технологии крупномасштабных ИС.

EOTADS будет включать программное обеспечение для поиска вероятных целей и по команде в срочном порядке передавать сообщения летчику. Она также обеспечивает широкий обзор окружающей местности. В вертолете LHX этот режим можно использовать, чтобы внезапно появиться из-за укрытия, быстро отсканировать местность, снова спрятаться и затем на основании полученного изображения наметить дальнейшие действия.

Предусматривается расширение диапазона EOTADS на 40 % по сравнению с системой обнаружения цели и прицеливания, которая используется на вертолете «Апач», при такой же разрешающей способности изображения и возможности целеуказания.

EOTADS будет оснащена лазерной станцией для осуществления целеуказания ракетам с лазерной головкой самонаведения. В ней отсутствует оптическое оборудование с прямым сектором обзора — он будет осуществляться только через электронные индикаторы. Компании планируют проведение лабораторных и полевых испытаний всей системы EOTADS во время демонстрационных и оценочных полетов.
