Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

В комплект радионавигационного и радиосвязного оборудования входили: связная УКВ радиостанция РСИУ-4В (позднее РСИУ-5), высотная аппаратура связи из комплекта ККО-2, автоматический радиокомпас АРК-5 (АРК-10), маркерное радиоприемное устройство МРП-56П, радиоответчик СОД-57М радиолокационной системы слепой посадки РСП-6, радиолокационный дальномер СРД-5М, сопряженный с оптическим прицелом АСП-5НМ (НД), ответчик СРО-2М системы госопознавания "Кремний-2М" и аппаратура "Сирена-2" предупреждения о заходе противника сзади.

Вооружение Су-7Б включало систему встроенного артиллерийского вооружения, бомбардировочного вооружения и реактивного вооружения. Встроенное вооружение составляли две пушки НР-30 калибра 30 мм, установленные по одной в корневых частях крыла, с боекомплектом по 65 снарядов на ствол. На самолете имелись четыре точки подвески с универсальными балочными держателями типа БДЗ-57. Бомбардировочное вооружение допускало различные варианты подвески бомб массой до 500 кг, но суммарные массы боевой нагрузки не должны были превышать 2000 кг. Реактивное вооружение включало следующие варианты: 64 НУРС типа С-5 - по 16 в 4 пусковых блоках типа УБ-16, 29 НУРС типа С-3 - по 7 на 4 пусковых устройствах типа АПУ-14 или 4 НУРС типа С-24 на 4 пусковых устройствах типа ПУ-12-40.

Серийный выпуск самолета Су-7Б (рис. 153, 154) начал завод в Комсомольске-на-Амуре в 1960 г. Первые серийные машины поступили на вооружение в начале 1961 г. в авиаполк, базировавшийся в п. Мартыновка Одесской области, где и прошли войсковые испытания. 9 июля 1961 г. на воздушном параде в Тушине в воздухе демонстрировались уже серийные экземпляры Су-7Б.

Рис. 153. Схемы модификаций самолета Су-7

Рис. 154. Схема серийного фронтового истребителя-бомбардировщика Су-7Б

С ростом числа самолетов, находящихся в эксплуатации, резко возросла и аварийность: сказывались недоведенность самолета и отказы двигателя. Специалистам ОКБ, серийного завода и предприятий-смежников пришлось в кратчайшие сроки проводить доработку серийных машин прямо в строю.

Су-7БМ(см. рис. 153). В январе 1961 г. ОКБ получило задание увеличить дальность полета Су-7Б. Дополнительные топливные отсеки решили разместить в крыле и предусмотреть возможность подвески под крылом двух подвесных топливных баков. Доработанный второй опытный экземпляр самолета - С22-2 поступил на заводские летные испытания в июне, а с октября по ноябрь 1961 г. успешно прошел государственные испытания. На ряде опытных машин Су-7Б в течение 1961 - 1962 гг. ОКБ провело испытания новых приборов и оборудования: системы струйной защиты воздухозаборника, автопилота АП-106М, радиостанции РСИУ-5 и навигационных приборов КСИ-2 и АГД. В течение 1962 г. на серийном заводе была проведена подготовка производства, а с конца года начался выпуск новой модификации самолета, которой был присвоен индекс Су-7БМ (С-22М). В 1963 г. новый самолет поступил в строевые части ВВС и заменил все еще находившиеся на вооружении МиГ-17. Су-7БМ стал первым из Су-7 самолетом ОКБ Сухого, пошедшим на экспорт: в 1964 - 1965 гг. партия Су-7БМ поставлена в ЧССР, а в июле 1965 г. - в Польшу.

Су-7БКЛ.Параллельно модернизации исходного самолета в ОКБ шли исследовательские работы по улучшению взлетно-посадочных характеристик Су-7Б. Так, на опытном самолете С-25, доработанном из серийного Су-7Б, была опробована система сдува пограничного слоя с носка крыла и на поворотном закрылке с отбором воздуха от компрессора двигателя. Самолет проходил испытания в ОКБ в начале 1960-х гг., но из-за малой эффективности системы в серию не внедрялся.

В ОКБ также работали над лыжным и смешанным (на передней опоре колесо, а на основных - лыжи) вариантами шасси для расширения возможностей использования самолета на грунтовых ВПП. Опытный самолет С-23, доработанный из Су-7, проходил заводские испытания с 1959 по 1961 г. На переднюю опору шасси, так же как и на основные опоры, установили лыжи. В 1963 г. в ОКБ начались заводские испытания двух опытных машин С-26, доработанных из серийных Су-7Б, с основным лыжным шасси, новой парашютно-тормозной установкой и подвеской пороховых ракетных ускорителей. Испытания самолетов проходили в очень жестких условиях - в разное время года и в различных по характеру природных и климатических регионах страны, на разных покрытиях (снег, грунт различной степени твердости). В апреле 1966 г. С-26 успешно завершил государственные испытания и даже был рекомендован для принятия на вооружение, но к этому времени уже было принято решение о внедрении в серию альтернативного варианта самолета с так называемым колесно-лыжным шасси.

Работы над смешанным шасси начались в соответствии с постановлением правительства от марта 1960 г., по которому для улучшения ВПХ на Су-7Б предлагалось испытать установку пороховых ускорителей и новую более эффективную парашютно-тормозную систему. В развитие этих работ было решено отработать на самолете также и новый вариант шасси - колесно-лыжное. На основные опоры самолета наряду с колесами установили небольшие полозья - так называемые "лыжонки", которые разгружали колесо и, следовательно, снижали суммарное давление, обеспечивая базирование самолета на фунтовую или снежную ВПП. Доработки были выполнены на одном из серийных самолетов, получившем обозначение С22-4. На испытания самолет вышел весной 1961 г. Летные заводские испытания завершили к осени 1961 г., а государственные испытания - лишь через два года, к декабрю 1963 г. Столь долгий срок объясняется исключительно сложной и насыщенной программой испытаний самолета по базированию на фунтовых ВПП в самых разнообразных сезонных условиях и климатических зонах страны. Самолет получил обозначение Су-7БКЛ. Уже по окончании государственных испытаний, в ходе выполнения программы полетов по устранению замечаний, 18 апреля 1964 г. в результате катастрофы из-за неисправности порохового ускорителя на этом самолете разбился летчик-испытатель ОКБ А.А. Кознов.

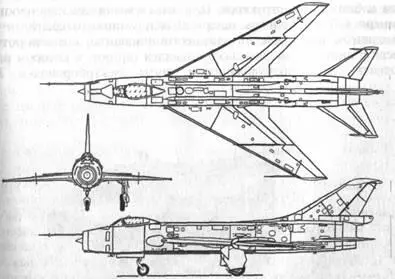

Рис. 155. Схема истребителя-бомбардировщика Су-7БКЛ с колесно-лыжным шасси

Самолет Су-7БКЛ (С-22КЛ)(рис. 155) был рекомендован в серию и с лета 1965 г. сменил на стапелях серийного завода предыдущую модификацию машины - Су-7БМ. В конце 1965 г. самолет начал поступать на вооружение строевых частей истребительно-бомбардировочной авиации (ИБА). Су-7БКЛ также поставлялись на экспорт - в ВВС ПНР и ЧССР.
