1 — подкладка; 2— упор

Если стержень и перья передней вилки изогнулись, а рама остается неповрежденной, то исправление передней вилки делают также в сборе с рамой, как описано выше. При неоднократном изгибе передней вилки вперед следует заменить ее новой.

Велосипедисту необходимо помнить, что выправленные детали не обладают уже первоначальной прочностью и поэтому требуют осторожного пользования велосипедом.

Могут быть случаи, когда прорез в подседельном узле рамы уже смыкается, а затяжка подседельного пальца остается недостаточной. Тогда следует распилить прорез, и затяжка станет нормальной.

Ремонт руля.Изогнутый стержень руля можно выправить, не снимая его с велосипеда, так как открутить искривленный вместе со стержнем рулевой болт очень трудно, не повредив его. Исправляют стержень нажатием на одну сторону рулевой трубы, одновременно приподнимая другую сторону ее, поворачивая руль вместе с вилкой на угол 90°. Результаты правки проверяют по зазору между верхней трубой рамы и концами ручек рулевой трубы, поворачивая руль в обе стороны. После исправления необходимо снять руль с велосипеда и тщательным осмотром проверить, нет ли трещин на стержне, а также изгиба и трещин на рулевом болте. Погнутость рулевой трубы исправляют, вынув ее из выноса руля и зажав в тисках деревянными с выбранными канавками колодками (рис. 119).

Рис. 119. Исправление изогнутой рулевой трубы.

После исправления всех дефектов руль необходимо собрать, установить в рулевой колонке и прочно закрепить.

Бывают случаи, когда в нижней части стержня руля у прореза образуется трещина или часть его под действием распорного конуса отламывается. Тогда лучше всего заменить дефектный стержень новым. Поврежденный стержень рули можно также исправить. Для этого оставшуюся часть стержня у прореза удаляют ножовкой или напильником, ровняют торец, снимают изнутри круглым напильником фаску и делают новые прорезы, по старым размерам. Чтобы не повторился излом в дальнейшем, прорез должен заканчиваться закруглением. Всевозможные заусеницы и острые кромки удаляют личным напильником. Вместе со стрежнем на соответствующую длину укорачивают рулевой болт, который имеет метрическую резьбу М8х1.

Ремонт чашек и конусов подшипников рулевой колонки.Во время длительной эксплуатации велосипеда возможен износ шариковых дорожек на конусах и чашках рулевой колонки или поломка этих деталей при ударе, при наезде на препятствие и падении. При слишком тугой затяжке конуса возможно образование на шариковых дорожках вмятин от шариков в виде лунок. Во всех таких случаях поврежденные детали необходимо заменить новыми.

Для замены чашки разбирают рулевую колонку и снимают переднюю вилку. Ударами молотка по внешней части чашки то с одной, то с другой стороны с помощью деревянной прокладки выбивают поврежденную чашку из передней трубы рамы. Чтобы запрессовать взамен новую чашку, надо подложить под узел рамы деревянную подкладку (рис. 120, а ), вставить сверху в трубу новую чашку и ударами молотка через деревянную прокладку запрессовать ее в переднюю трубу рамы.

Рис. 120. Запрессовка чашек в переднюю трубу рамы ( а). Напрессовка нижнего конуса передней вилки ( б).

Для замены нижнего конуса снимают с передней вилки поврежденный конус ударами молотка. Затем надевают новый конус на проточенную часть стержня вилки (рис. 120, б ), кладут сверху шайбу из мягкого металла и куском толстостенной трубы, длиною 200–250 мм, с внутренним диаметром примерно 28 мм, уларами по шайбе напрессовывают новый конус.

Ремонт кареточного механизма. Исправления подшипников каретки заключаются главным образом в замене чашек и кареточного вала, изношенных в местах катания шариков с появлением раковин, трещин или вмятин от шариков в виде лунок. Совершенно недопустимо при замене чашек и вала оставлять старые изношенные шарики с неровной поверхностью. Потеряв уже свою правильную сферическую форму, они быстро испортят новые детали подшипника. Новые шарики должны быть одинакового размера по диаметру, поэтому их надо отобрать, проверив микрометром или, в крайнем случае, штангенциркулем в пределах плюс — минус 0,005 мм. Шарики в сепараторе должны быть установлены правильно, так, как указано на рис. 108. Неправильно установленный сепаратор разрушается и выводит из строя подшипник. Шарики насыпью укладывают по 11 шт. в каждую чашку, предварительно обильно покрытую консистентной (густой) смазкой УС (солидолом).

В процессе длительной эксплуатации велосипеда кареточные чашки расшатываются, резьба па них постепенно изнашивается и наступает период, когда при нормальной затяжке чашка продолжает часто отвинчиваться, а при чрезмерном затягивании резьба срывается. В этих случаях необходимо проверить кареточный вал на биение, на погнутость, не трет ли шейкой о кареточную чашку и, при необходимости, поставить новый вал. Если этого недостаточно, надо заменить также кареточные чашки новыми, подобрав их, по возможности, более полномерными по резьбе. При отсутствии новых чашек допускается уплотнение резьбы в правой нерегулируемой чашке наматыванием прочной нитки между витками чашки. Левую кареточную чашку при наличии дефектов заменяют новой.

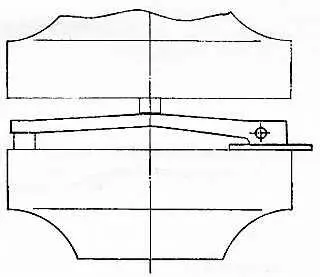

При падении велосипедиста с велосипедом и сильном ударе педали о встречное препятствие возможны изгиб и скручивание шатунов. Изогнутый шатун удобнее всего выправлять в больших тисках с опорой в двух точках с одной стороны и с упором в месте изгиба с другой (рис. 121).

Рис. 121. Исправление изогнутого шатуна.

В случае отсутствия требуемых тисков править изогнутый шатун можно на наковальне или другом тяжелом и ровном предмете, применяя подкладки 1 и 2 . Накладка 3 , по которой ударяют тяжелым молотком, должна быть из мягкого металла или из дерева твердой породы.

Скрученный стержень шатуна можно выправить в тисках. Для этого шатун малой головкой прочно закрепляют в губках тисков с прокладками для предохранения от повреждения хромированной поверхности (рис. 122). В центральное отверстие большой головки шатуна вставляют металлический стержень, с помощью которого шатун поворачивают в нужную сторону до восстановления первоначального положения. Если вспомогательный стержень окажется коротким и выравнивание затруднительным, можно воспользоваться трубой, надев ее на концы стрежня.
