Правильность действия спускового устройства контролируется также по степени отклонения маятника от положения равновесия. Отклонение маятника характеризуется угловым градусом, отсчитываемым по шкале, расположенной под стержнем маятника. Амплитуда колебаний маятника составляет от 0,5 до 3,5°. На шкале в каждую сторону от нуля имеется 120 делений. Одному градусу соответствует деление 60; 1,5° деление 90. Регулировку хода осуществляют в пределах амплитуды колебаний маятника по шкале в каждую сторону от 85-го и 95-го деления с одинаковым отклонением. Меньшие отклонения означают уменьшение зацепления палет с зубьями спускового колеса. Это приводит к возникновению мелкого хода, увеличение амплитуды — к появлению глубокого хода. На практике может наблюдаться нарушение регулировки правильности взаимодействия колеса при работе механизма на резерве хода.

Когда гиря опускается до предела и кулачок ограничения хода занимает положение упора, спусковое устройство перестает сообщать маятнику импульс силы. Колесная система при этом не подвергается действию силы тяжести гири и амплитуда колебаний маятника уменьшается.

Циферблат должен устанавливаться таким образом, чтобы не было трений осей минутной и секундной стрелок о вырез циферблата. Регулировать ход часов регулировочной гайкой маятника следует лишь после того, когда будет определено суточное отклонение показания часов. При пользовании регулировочной гайкой сначала следует остановить маятник и осторожно поднять одной рукой груз вверх, поддерживая другой рукой стержень.

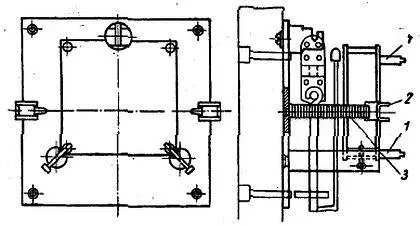

После закрепления механизма устанавливают циферблат, который крепится на колонках 1 (фиг. 241) защелками 2 , установленными на спиральных пружинах 3 . Для закрепления циферблата его придерживают слева и справа большими пальцами обеих рук. Указательными пальцами захватывают крючки защелок 2 , натягивая пружину 3 , и вводят крючки в ушки, укрепленное с обратной стороны циферблата.

Фиг. 241. Платина для установки механизма ЭПЧГ.

После, установки и закрепления циферблата устанавливают стрелки — сначала секундную, затем часовую и минутную. Последнюю закрепляют гайкой с барашком.

В рассмотренных часах могут встречаться повреждения как в механической, так и в электрической частях. Эти часы значительно сложнее многих механических часов. Из наиболее частых повреждений механизма можно указать на износ поверхностей палет, зубьев спускового колеса, износ в платинах опорных отверстий осей, нарушение регулировки планетарного механизма, нарушение взаимодействия включающих рычагов, трение осей секундной и минутной стрелок о стенки циферблата, износ зубьев передач, нарушение закрепления инерционного диска электромагнита подзавода. В электрической части могут быть следующие повреждения: нарушаются контакты, обмотки электромагнита подзавода, изоляция между контактами, правильное взаимодействие включающих рычагов.

Электрические вторичные часы или, как их иногда называют, повторители, предназначаются для установки внутри помещений и на открытом воздухе.

Конструктивно механизмы вторичных часов, предназначенные для установки в закрытых и отапливаемых помещениях, отличаются от механизмов, предназначенных для установки на улице.

На фиг. 242 показан механизм электровторичных часов предназначенных для установки в помещении.

Фиг. 242. Механизм электровторичных часов с вращающимся якорем.

Кинематическая схема механизма показана на фиг 243.

Фиг. 243. Кинематическая схема механизма с вращающимся якорем.

Механизм состоит из двух катушек с последовательным включением обмоток, установленных на угольник постоянного магнита (крепится к передней плате), передней и задней плат, связанных между собой при помощи стоек, якоря с трибом, центрального колеса с минутником часового колеса, клемм подачи питания, стопорной вилки и других деталей.

Механизм в металлических корпусах крепят к последнему на стойках винтами, в деревянных — шурупами к специальным подушкам.

Якорь имеет Z-образную форму.

Верхняя и нижняя платы служат основанием, на базе которого собран весь механизм. Между платами закреплен якорь, центральное колесо и стопорная собачка, имеющие по две точки опоры.

Якорь, совершая вращательные движения, с помощью триба вращает центральное колесо.

Работа механизма электрических вторичных часов состоит в том, чтобы под воздействием импульсов постоянного тока переменного направления, поступающих от ЭПЧ или от реле, привести во вращательное движение якорь механизма.

Импульс тока поступает одновременно во все электрические вторичные часы. Он создает в обмотках катушек и железных сердечниках магнитный поток, приводя в движение одновременно все часовые механизмы.

Все электрические вторичные часы каждую минуту получают импульс постоянного тока определенного направления. Необходимость посылки импульса тока переменного по знаку направления связана с применением во вторичных электрических часах электромагнитов, которые имеют также постоянный магнит.

Механизмы уличных электрических часов конструктивно отличаются от механизмов электрических часов, устанавливаемых внутри помещений.

Общий вид механизма уличных электрических часов показан на фиг. 244.

Фиг. 244. Механизм уличных часов.

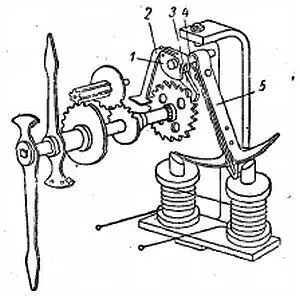

Для того чтобы разобрать работу механизма, рассмотрим его кинематическую схему (фиг. 245).

Фиг. 245. Кинематическая схема механизма уличных часов.

Механизм имеет качающийся якорь 5 . Он закреплен на оси 4 , несущей коромысло 1 с двумя собачками 2–3 . Коромысло и якорь закреплены на оси жестко. Собачки свободно вращаются. Ход собачек регулируют винтами ограничения 1 (фиг. 246).

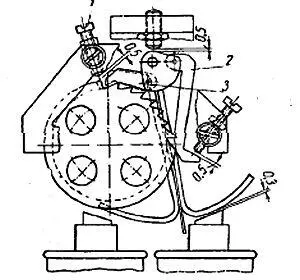

Фиг. 246. Способ установки собачек механизма уличных часов.
