Если в результате плохой регулировки контактное давление между пружинами 2 и 3 левой группы будет слабое, то при работе правой стороны контактной группы в сеть поступит слабый импульс, поэтому сработают не все механизмы вторичных часов. При отсутствии контакта импульс в сеть вторичных часов вообще не поступит.

Аналогичная картина будет наблюдаться в случае плохого контакта или при его отсутствии между пружинами 6 и 7 при работе левой стороны пружин.

Контакты между пружинами 2 и 3, 4 и 5 подгонного ключа должны быть также надежными. Отсутствие контакта между указанными пружинами вызовет остановку всей сети вторичных часов, а слабый контакт между ними может вызвать нарушение их работы.

Для контроля посылки импульса тока в сеть вторичных часов в электрических первичных часах устанавливают контрольный механизм вторичных часов. Механизм контрольных часов получает импульсы тока от контактных групп. Следовательно, работа электрических вторичных часов зависит от состояния и действия контактных групп. Конструкция контактов допускает включение не свыше 25 электрических часов.

Электрические первичные часы устанавливают на стенах, не подверженных всякого рода сотрясениям. При этом вертикальная ось маятника часов должна проходить строго вертикально через сердечники катушек электромагнита маятника, а при осмотре сбоку — посередине сердечников катушек электромагнита.

Несколько другой способ передач движения от маятника показан на фиг. 235.

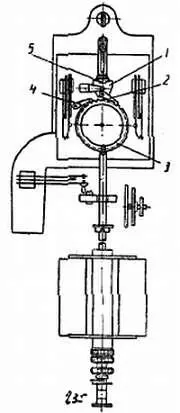

Фиг. 235. Механизм мощных электропервичных часов.

Движение маятника передается механизму часов от пальца 5 , закрепленного на стержне маятника с помощью хомутика. Палец входит в вырез анкера 1 , вращающегося на оси. В нижней части анкера закреплена собачка 2 , которая ведет толчками храповое колесо 3 .

Предположим, что маятник движется из правого крайнего положения в левое. Анкер располагается с отклонением от вертикали своей нижней частью влево, а верхней частью вправо. При этом палец 5 движется я сторону выреза анкера, входит в него и давит на его левую вертикальную стенку. Под давлением пальца анкер поворачивается на своей оси. Нижняя часть его, поворачиваясь вправо, толкает собачку. Собачка в свою очередь, упираясь в зуб храпового колеса, поворачивает последний на один зуб. В это время собачка 4 пропускает один зуб храпового колеса и запирает его от обратного хода.

С переходом маятника влево палец 5 выйдет из выреза анкера. Анкер займет положение, когда его верхняя часть наклонена влево от вертикали, а нижняя вправо. Возвращаясь из левого положения в правое, маятник пальцем 5 поворачивает анкер 1 , собачка 2 скользит по зубу храпового колеса, переходит на другой зуб, подготовляясь к дальнейшей работе.

Таким образом вращение храпового колеса происходит только при движении маятника справа налево; при обратном движении производится подготовка собачки к дальнейшей работе.

Палец 5 часть своего пути проходит, выходя из выреза анкера, и не имеет связи с механизмом.

Преимущество этого механизма в том, что маятник после переброски пальцем анкера делает часть колебания без нагрузки. Исключается возможность передвижении храпового колеса больше чем на один зуб [2] В конструкции ЭПЧМ звездочка задержки храпового колеса отсутствует. .

Конструкция контактного устройства аналогична. Импульсы тока от контактов поступают не в сеть вторичных часов, а на обмотки кодовых реле. Электрическая схема контактной системы посылки импульсов в сеть вторичных часов показана на схеме (фиг. 236).

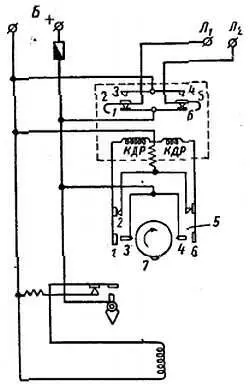

Фиг. 236. Принципиальная электрическая схема электропервичных мощных часов.

В схему ЭПЧМ включены два кодовых реле.

Использование контактов кодовых реле позволяет увеличить количество электровторичных часов, включаемых на первичные часы до 100.

Подгонного ключа нет. При необходимости подгонки электровторичных часов подачу импульсов производят поочередным нажатием рукой на якори реле или на пружины контактной группы 1–6. При этом необходимо следить за расположением кулачка 7 секундного диска. Опережение в показаниях часов устраняют остановкой маятника на необходимое время.

Механизм первичных часов с гиревым приводом маятника содержит следующие основные части:

— двигатель — источник энергии, преодолевающий трение деталей в механизме и поддерживающий колебание регулятора;

— передаточный механизм, состоящий из системы зубчатых колес и передающий усилие двигателя к регулятору и отсчитывающему механизму;

— спуск, преобразующий колебательное движение регулятора во вращательное (прерывистое) движение колес и сообщающий регулятору периодические импульсы для поддержания его колебаний;

— регулятор, управляющий действием хода и регулирующий скорость движения колес.

Часы ЭПЧГ характеризуются высоким классом точности: суточные отклонения их показаний не превышают ±3,5 сек.

Механизм часов ЭПЧГ имеет преимущества как перед механическими часами, так к перед, рассмотренными выше часами с электрическим приводом маятника. Он оснащен электромагнитом автоматического подзавода гири.

Гиря, приводящая в действие механизм, опускается в течение 1 мин., а затем автоматически поднимается электромагнитом на такое же расстояние, на которое она опустилась. Электромагнит используется не только для подъема гири, но также для включения контактной системы, замыкающей цепь питания вторичных часов с минутным отсчетом. Электромагнит включается автоматически.

Кроме того, часы имеют контактное устройство для включения сети часов с секундным отсчетом времени. Для этого используются промежуточные реле, которые получают питание через контакты первичных часов, замыкающиеся каждую секунду.

Вторичные часы с минутным и секундным отсчетами времени имеют самостоятельные линии.

На фиг. 237 показан общий вид часов типа ЭПЧГ, механизм часов со стороны стрелок показан на фиг. 238.

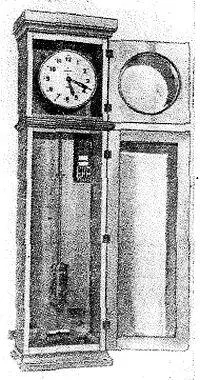

Фиг. 237. Общий вид часов ЭПЧГ

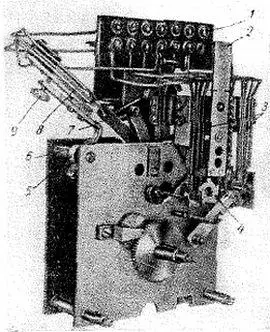

Фиг. 238. Общий вид механизма часов ЭПЧГ.
