Тянущая собачка 2 длинная, а толкающая 3 короткая. Обе собачки расположены над храповым колесом. На этой же оси с внешней стороны магнита сидит подгонная скоба. Принцип работы этого механизма аналогичен механизму с вращающимся якорем с той лишь разницей, что якорь вместо вращательного движения совершает колебания на незначительный угол.

При следующем импульсе якорь переходит обратно и т. д. При переходе от одной катушки к другой якорь, отклоняясь, заставляет коромысло также совершать поворот в вертикальной плоскости.

При отклонении коромысла собачки совершают движение по зубьям храпового колеса. Одна собачка совершает подготовительный ход, захватывая следующий зуб колеса, а другая в это время выполняет рабочее движение, поворачивая колесо вперед на половину шага одного зуба. Храповое колесо поворачивается все время в одну сторону, каждый раз передвигая стрелки часов на одно минутное деление.

Связь минутной оси с часовой осуществляют с помощью шестерен.

Кроме рассмотренных типов электрических часовых механизмов, встречаются и другие, однако принцип их действия аналогичен.

Основной работой при ремонте таких часов является их чистка и смазка, перемотка электромагнитов и замена изношенных деталей.

К разновидностям вторичных часов относятся сигнальные и табельные часы. Для ознакомления с ними следует обратиться к специальной литературе.

Современное развитие техники позволило решить задачу создания наручных электрических часов, имеющих собственный источник электрического тока. Такие механизмы не имеют пружинного двигателя. Баланс часов одновременно является и регулятором хода, и двигателем, который приводит в действие стрелки.

В наручных часах с электрическим приводом баланс получает энергию от источника тока через электромагнит, расположенный непосредственно на балансе. Магнитное поле, возникающее в обмотке электромагнита баланса, взаимодействует с полем постоянного магнита, укрепленного на платине механизма. Электрический ток поступает в электромагнит при замыкании механических контактов.

На фиг. 247 показан общий вид наручных электрических часов, а на фиг. 248 — баланс этих часов.

Фиг. 247. Внешний вид наручных электрических часов « Гамильтон» калибра 25 мм.

Фиг. 248. Баланс часов « Гамильтон-500».

Катушки 3 электромагнита закреплена на ободе баланса при помощи двух специальных лепестков 2 и 4 . Наружный конец обмотки электромагнита с помощью легкоплавкого припоя присоединен к одному из лепестков и таким образом соединен с массой механизма часов. Внутренний конец обмотки электромагнита связан с контактным штифтом 1 через специальный лепесток 5 . Магнитная система часов состоит из двух постоянных магнитов, замыкающей пластины с двумя колонками и магнитопровода. Постоянные магниты выполнены в виде цилиндров с фаской диаметром 25 мм и высотой 3,5 мм. Эти магниты запрессованы в замыкающую пластину, которая, как и колонки магнитопровода, выполнена из магнитомягкого материала.

Замыкающая пластина и магнитопровод имеют по два коротких усика, охватывающих катушку электромагнита баланса.

Конфигурация этих деталей позволяет уменьшить рассеивание магнитного потока.

Контактное устройство часов состоит из контактной пружинки, контактного штифта и вспомогательной пружинки, к которой приварена упорная петля размыкающего камня и контактного ролика.

Контактная и вспомогательная пружинки изготовлены из упругого сплава типа бериллиевой бронзы и имеют толщину 0,03 мм при ширине 0,3 мм. Контактирующие точки пружин снабжены наварками из золота.

Контактные пружинки закрепляются в колонки, запрессованные в специальный мост. Колонка контактной пружинки изолирована от массы моста специальным смолистым веществом, имеющим вяжущие способности.

Контактная система представляет собой отдельный узел и может быть снята с платины часов без нарушения прочих узлов механизма.

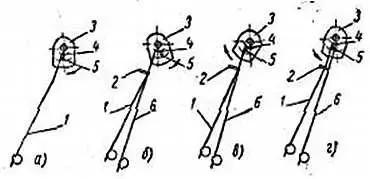

Схема работы контактного устройства этих часов показана на фиг. 249, а-г .

Фиг. 249. Схема работы контактного устройства.

Это устройство позволяет получить непрерывную цепь тока от источника к электромагниту при рабочем (прямом) ходе баланса.

Контактная пружинка 1 в свободном состоянии располагается по отношению к траектории движения контактного штифта 4 так, что при своем движении последний входит в соприкосновение с пружинкой и отклоняет ее на небольшой угол.

Вспомогательная пружинка 6 расположена таким образом, что ее конец проходит точно под контактной пружинкой 1 , а упорная петля 2 отодвигает контактную пружинку от точки соприкосновения несколько назад.

При обратном ходе баланса 3 размыкающий камень 5 соприкасается со вспомогательной пружинкой 6 и отодвигает ее. Вспомогательная пружина освобождает основную контактную пружину 1 , которая под действием силы упругости соединяется с контактным штифтом 4 .

Изменение параметров контактов, вызванное их обгоранием или окислением, сказывается на точности хода часов. Часовой механизм имеет специальное приспособление для предохранения баланса от «галопирования».

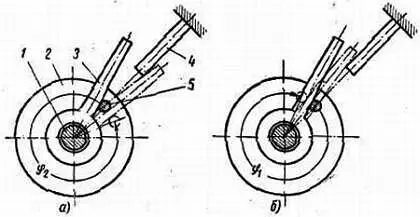

Приспособление состоит из предохранителя 3 (фиг. 250, а ), свободно сидящего на оси баланса 1 , штифта 5 , жестко закрепленного в рамке 2 баланса, и упорного штифта 4 , запрессованного в балансовый мост.

На фиг. 250, а и б пунктиром показано действие этого приспособления при двух крайних положениях баланса. Если амплитуда баланса будет превышать 300–320°, штифт ролика встретится с предохранителем, лежащим на упорном штифте, и дальнейшее движение баланса в этом направлении будет приостановлено.

Фиг. 250. Приспособление для предохранения баланса от «галопирования».

Часовой механизм имеет устройство для перехода стрелок, сопряженное с узлом пуска и остановки механизма. Система перевода стрелок аналогична ремонтуарному устройству обычных механических часов и отличается от последнего отсутствием передачи для заводки пружины. Включение системы перевода осуществляется также вытягиванием переводной головки, которое одновременно обеспечивает остановку механизма.
