Юрий Апальков - Противолодочные корабли Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

Очевидным недостатком ВПК и СКР второго поколения являлось отсутствие на них противокорабельных крылатых ракет, что частично компенсировалось модернизацией ПЛРК «Метель», превративший его в универсальный комплекс «Раструб», а также способностью ЗРК поражать не только воздушные, но и морские надводные цели.

Для действий в ближней морской и прибрежной зонах во второй половине 70-х годов было развернуто крупносерийное строительство МПК пр. 1124, а затем более совершенных МПК пр. 1124М. Характерной особенностью этих кораблей являлось наличие не только ГАС («Аргунь», а затем «Платина») с подкильной антенной, но и обладающей в несколько раз большей дальностью обнаружения ГАС «Шелонь» с антенной, опускаемой «на стопе». Данные корабли также не имели аналогов в мире. Одновременно строились МПК пр. 12412, имевшие в силу своего малого водоизмещения стопово-буксируемую ГАС «Бронза» с небольшой дальностью действия. Эти корабли предназначались для действий в прибрежной зоне и вблизи баз. Большинство из них вошло в состав Морских частей Погранвойск КГБ.

К середине 80-х годов корабли второго поколения морально устарели, в связи с чем была намечена обширная программа их модернизации, реализовать которую из-за недостатка средств и производственных мощностей реализовать не удалось. Было частично модернизировано несколько СКР пр. 1135. Это обстоятельство, наряду с систематическим отсутствием полноценных ремонтов БГ1К и СКР второго поколения, привело к списанию большинства из них в 90-е годы еще до истечения расчетных сроков службы.

Наиболее совершенными противолодочными кораблями отечественного флота являются построенные в 80-х годах корабли третьего поколения: БПК пр. 1155, оснащенные двумя вертолетами, ГАК «Полином», способным выходить в первую дальнюю зону акустической освещенности и ПЛРК «Раструб», а также СКР пр. 11540 с одним вертолетом, новыми ГАК «Звезда» и ПЛРК «Водопад». Корабли обоих проектов оснащены многоканальным ЗРК «Кинжал» и 100-мм артиллерией. Кроме того, на СКР пр. 11540 предусматривалось размещение комплекса противокорабельных ракет «Уран», что сделало его первым многоцелевым фрегатом нашего флота. По своим ТТЭ корабли третьего поколения не уступают иностранным аналогам тех же лет постройки.

Водоизмещение, т:

– стандартное 11 300

– полное 14 600

Главные размерення, м:

– длина наибольшая (по ВЛ) 189,0 (176,0)

– ширина корпуса наибольшая (по ВЛ) 34,0 (21,5)

– осадка средняя 7,7 ( 2*)

Экипаж, чел. (в т. ч. офицеров) 541 (131)

Автономность по запасам провизии, сут 15

Энергетическая установка:

– тип котлотурбинная

– количество х тип ГТЗА (суммарная мощность, л. с.) 2 х ТВ-12 (90 000)

– количество х тип главных котлов 8 х КВН-95/64

– количество гребных валов х тип движителей 2 х ВФШ

– количество х тип (мощность источников тока ЭЭС, кВт) 4 х ТГ (по 1500) + 2 х ДГ (по 1500)

Скорость хода, уз:

– полная 29

– экономическая 18

Дальность плавания, мили:

– полным ходом, уз 3900 ( 3*)

– экономическим,ходом, уз 6000

Вооружение:

Авиационное: Летательные аппараты:

– количество х тип противолодочных вертолетов 12 х Ка-25ПЛ

– количество х тип поисково-спасательных вертолетов 2 х Ка-25ПС ( 4*)

Авиационно-технические средства:

– количество ВППл 4

– площадь полетной палубы, м. кв 2200

– площадь ангара, м. кв 2000

Вертолетоподъемники:

– количество 2

– грузоподъемность, т ?

Зенитные ракетные комплексы:

– количество х тип 2 х «Шторм»

– количество ПУ х направляющих (тип ПУ) 2 х 2 (Б-187)

– боезапас 96 ЗУР В-611

– количество х тип СУО 2 х «Гром»

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 х 2 – 57/50 (АК-725)

– боезапас 2000 выстрелов

– количество х тип СУАО 2 х «Барс» (MP-103)

Противолодочный ракетный комплекс:

– тип «Вихрь» (РПК-1)

– количество ПУ х направляющих 1 х 2 (МС-18)

– боезапас 8 ПЛУР 82-Р

Противолодочное:

– количество ТА х труб (тип ТА) 2 x 5 – 533-мм (ПТА-53-1123/2) ( 5*)

– боезапас 10 торпед СЭТ-53М или СЭТ-65

– количество РБУ х стволов (тип РБУ) 2 х 12 – 213-мм (РБУ-6000)

– боезапас 96 РГБ-60

– единая СУПЛО «Спрут» (ПУСТБ-1123)

Радиоэлектронное:

– БИУС «Корень-1123»

– система обмена информацией «Море-У»

– РЛС обнаружения ВЦ «Восход» (МР-600) + «Ангара-А» (МР-310А)

– КСР набор средств

– количество х тип станций постановки активных помех 2 х «Гурзуф» и 2 х «Гурзуф-1»

– станция РТР «Залив 11-16»

– количество ПУ х труб (тип ПУ) СППП 2 х 2-140 мм (ПК-2)

– ГАС «Орион» (МГ-342)( 6*)

– ГАС «Вега» (МГ-325)( 7*)

( 1* ) Здесь и далее первая цифра указывает общее количество построенных кораблей данного типа, цифра в скобках – количество кораблей, находящихся в строю по состоянию на декабрь 1991 г.

( 2* ) С поднятым обтекателем ГАС.

( 3* ) Данные требуют уточнения.

( 4* ) Из 14 вертолетов 12 располагались в подпалубном и два – в палубном ангарах.

( 5* ) В начале 70-х годов были демонтированы.

( 6* ) С антенной в подкильном выдвижном обтекателе размерами 21 х 6,5 х 9 м.

( 7* ) С антенной в буксирумом обтекателе.

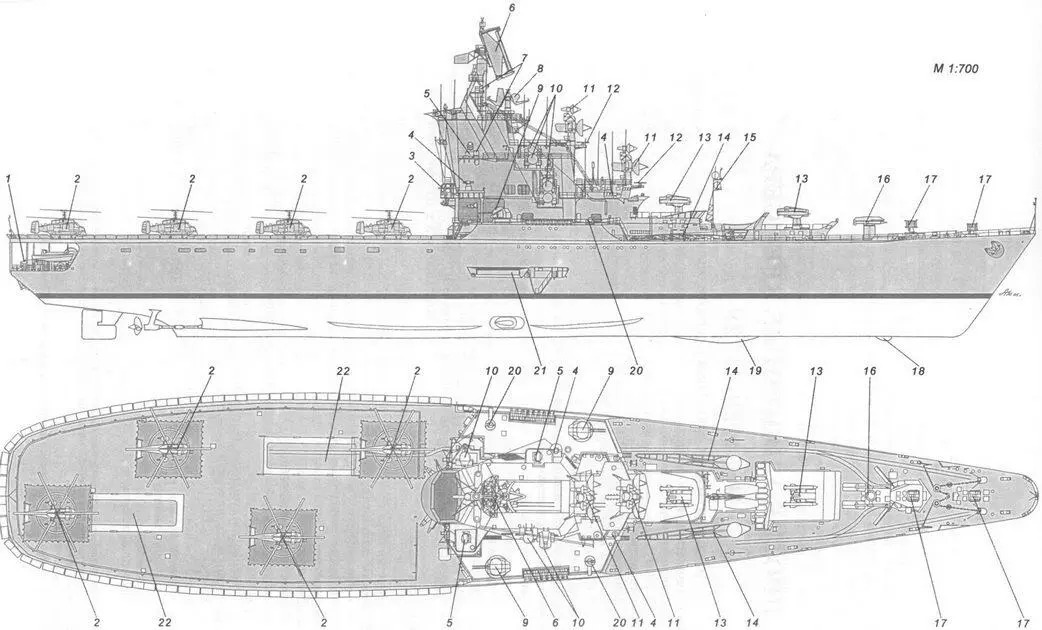

Схема наружного вида ПКР пр. 1123 после вступления в строй (вид с правого борта):

1 – рабочее тело и лебедка ПОУ ГАС «Вега»; 2 – вертолет Ка-25ПЛ; 3 – стартово-командный пост; 4 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 5 – АП РЛС СУАО «Барс»; 6 – АП РЛС «Восход»; 7 – АП станции «Залив 11-16»; 8 – АП РЛС «Ангара-А»; 9 – 57-мм АУ АК-725; 10 – АП станций «Гурзуф» и «Гурзуф-1»; 11 – АП РЛС СУО «Гром»; 12 – АП РЛС «Дон-2»; 13 – ПУ ЗРК «Шторм»; 14 – грузовой кран; 15 – заваливающаяся мачта АП радиопеленгатора и навигационных огней; 16 – ПУ ПЛРК «Вихрь»; 17 – РБУ-6000; 18 – обтекатель антенны ГАС «Хоста» (ЗПС); 19 – обтекатель антенны ГАС «Орион»; 20 – ПУ НУРС СППП ПК-2; 21 – лацпорт 533-мм ТА; 22 – вертолетоподъемник.

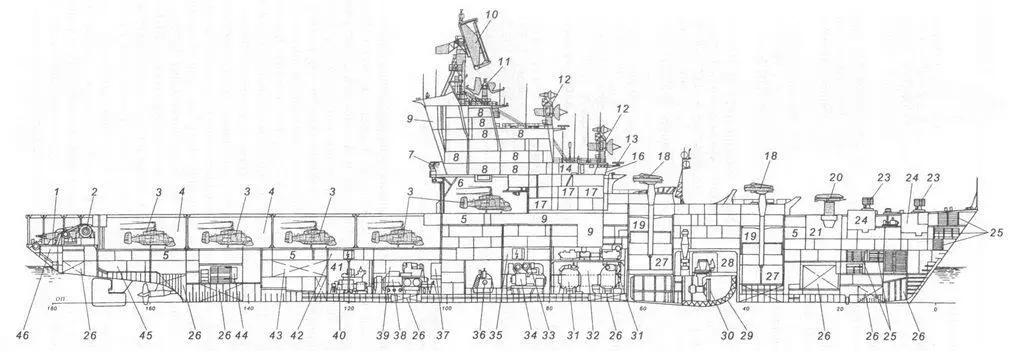

Продольный разрез ПКР пр. 1123:

1 – рабочее тело ГАС «Вега»; 2 – лебедка ПОУ ГАС «Вега»; 3 – вертолет Ка-25ПЛ; 4 – нижний (основной) ангар; 5 – кубрики личного состава; 6 – верхний ангар; 7 – стартово-командный пост; 8 – боевые посты РТВ и выгородки ВЧ блоков; 9 – дымоход; 10 – АП РЛС «Восход»; 11 – АП РЛС «Ангара-А»; 12 – АП РЛС СУО «Гром»; 13 – АП РЛС «Дон»; 14 – штурманская рубка; 15 – оптический перископический визир ходовой рубки; 16 – ходовая рубка; 17 – каюты офицеров; 18 – ПУ ЗРК «Шторм»; 19 – погреб ЗУР; 20 – ПУ ПЛРК «Вихрь»; 21 – погреб ПЛУР; 22 – помещение приводов и агрегатов ПУ ПЛРК «Вихрь»; 23 – РБУ-6000; 24 – погреб РГБ; 25 – кладовые различного назначения; 26 – топливные цистерны; 27 – помещение приводов и агрегатов ПУ ЗРК «Штом»; 28 – помещение приводов и агрегатов ПОУ ГАС «Орион»; 29 – обтекатель ГАС «Орион»; 30 – антенна ГАС «Орион»; 31 – главный паровой котел КВН-95/64; 32 – носовое МКО; 33 – носовой энергоотсек; 34 – ТГ; 35 – носовая электростанция; 36 – отсек вспомогательных механизмов и успокоителя качки; 37 – пост дистанционного управления кормового МКО; 38 – ГТЗА ТВ-12; 39 – кормовое МКО; 40 – ДГ; 41 – кормовой энергоотсек; 42 – кормовая электростанция; 43 – цистерна авиационного топлива; 44 – погреб авиационного боезапаса; 45 – отделение рулевых машин; 46 – помещение агрегатов ПОУ ГАС «Вега».
