Юрий Апальков - Противолодочные корабли Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

В советском ВМФ большие противолодочные корабли являлись аналогами крупных европейских эсминцев УРО и крейсеров УРО ВМС США, которые, будучи эскортными кораблями, прежде всего предназначены для ПЛО и ПВО авианосцев.

Водоизмещение, т:

– стандартное 3700

– полное 4500

Главные размерения, м:

– длина наибольшая (по ВЛ) 140,6 (130,0)

– ширина корпуса наибольшая (по ВЛ) 14,8 (13,9)

– осадка средняя 4,65

Экипаж, чел. (в т. ч. офицеров) 297 (21)

Автономность по запасам провизии, сут 10

Энергетическая установка:

– тип котлотурбинная

– количество х тип ГТЗА (суммарная мощность, л. с.) 2 х ТВ-8 (72 800)

– количество х тип главных котлов 4 х КВ-41

– количество гребных валов х тип движителей 2 х ВФШ

Скорость хода, уз:

– полная 32

– экономическая 18

Дальность плавания ходом 18 уз, мили 3100

Вооружение:

Зенитный ракетный комплекс:

– тип «Волна-М»

– количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-102)

– боезапас 32 ЗУР В-601

– СУО «Ятаган»

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 x 4 – 57/75 (ЗИФ-75)

– боезапас 4800 выстрелов

– СУАО «Фут-Б»

– количество АУ х стволов (тип АУ) 4 х 2 – 30-мм (АК-230)

– боезапас 12 000 выстрелов

– количество х тип СУАО 2 х «Рысь»

Противолодочное:

– количество ТА х труб (тип ТА) 2 x 5 – 533-мм (ПTA-53-1134)

– боезапас 10 торпеды 53-65к или СЭТ-65

– ПУТС «Гроза-1134»

– количество РБУ х стволов (тип РБУ) 3 х 12 – 213-мм (РБУ-6000)

– боезапас 108 РГБ-60

– ПУСБ «Буря-57А»

Авиационное:

– количество х тип вертолетов 1 х Ка-25ПЛ (без ангара)

– оборудование ВППл светотехническое

Радиоэлектронное:

– ПОТО «Планшет-61»

– РЛС обнаружения ВЦ «Ангара-А» (МР-310А)

– станция РТР «Залив»

– количество х тип станций активных помех 2 х «Краб»

– количество х тип навигационных РЛС 1 х «Волга» в обеспечении двух АП

– ГАС кругового обзора и целеуказания «Титан-2»( 9*)

– СОТС МИ-110К + МИ-110Р

( 9* ) С антенной в носовом бульбовом обтекателе.

Схема наружного вида большого ракетного корабля пр. 57-бис( 33 * ) :

1 – ВПП; 2 – ПУ ПКР КСЩ; 3 – погреб ПКР ПСЩ; 4 – спасательный плотик; 5 – 570мм АУ ЗИФ-75; 6 – визирные колонки приборов управления стрельбой зенитного калибра (ПУС ЗК) «Фут-Б-2»; 7 – АП РЛС ПУС ЗК «Фут-Б-2»; 8 – 533-мм ТА; 9 – АП радиопеленгатора АРП-50; 10 – АП РЛС «Ангара»; 11 – АП РЛС «Заря» (обеспечения ПУТС «Звук-57»); 12-АП навигационной РЛС «Нептун»; 13 – стабилизированный визирный пост ПУС ЗК «Фут-Б-2»; 14-ходовой мостик; 15 – ходовая рубка; 16 – РБУ-2500.

( 33 * ) Большой ракетный корабль пр. 57-бис являлся первым специально спроектированным отечественным кораблем с ракетным вооружением. Он имел следующие ТТЭ: стандартное водоизмещение – 3500 т; полное водоизмещение – 4200 т; наибольшая длина корпуса – 138,7 м; наибольшая ширина корпуса – 14,9 м; наибольшая осадка – 8,3 м; котлотурбинная энергетическая установка из четырех паровых котлов КВ-76-1 и двух ТЗА ТВ-8 суммарной мощностью 72 000 л. е.; наибольшие запасы топлива (680 т) позволяли пройти 3080 миль со скоростью хода 18 уз. Вооружение корабля состояло из: двух наводящихся ПУ СМ-59-1А при общем боезапасе 12 (+ четыре в перегруз) ПКР КСЩ; четырех 57-мм АУ ЗИФ-75 при общем боезапасе 12 800 выстрелов; двух трехтрубных 533-мм ТА ТТА-53-57 при общем боезапасе шесть торпед; двух РБУ-2500 при общем боезапасе 128 РГБ-25. РТВ включало в себя РЛС общего обнаружения «Ангара» и ГАС.

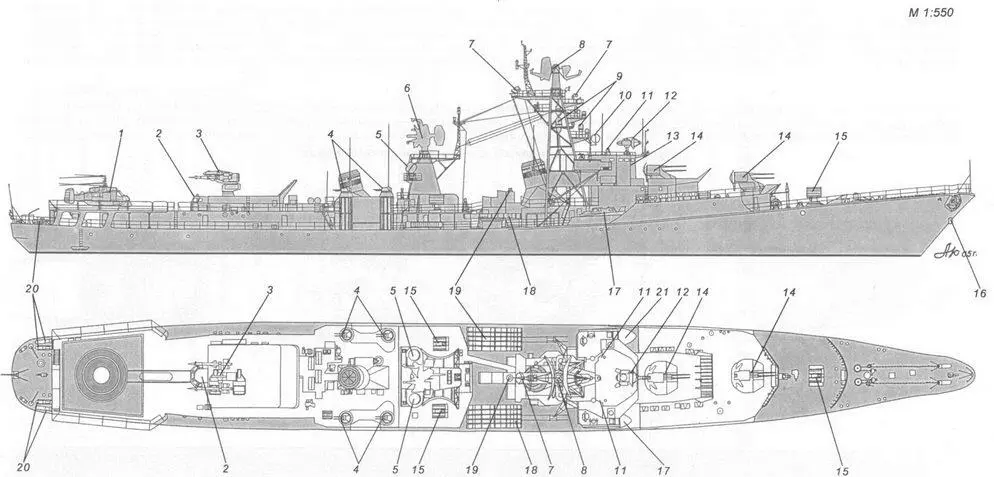

Схема наружного вида БПК 57А:

1 – вертолет Ка-25; 2 – стартовый командный пост; 3 – ПУ ЗРК «Волна-М»; 4 – 30-мм АУ АК-230; 5 – АП СУАО «Рысь»; 6 – АП РЛС СУ «Ятаган» ЗРК «Волна-М»; 7 – АП РЛС «Волга»; 8-АП РЛС «Ангара-А»; 9-АП станций «Залив» и «Краб»; 10-АП радиопеленгатора АРП-50; 11 – оптический перископический визир ходовой рубки; 12 – АП РЛС СУАО «Фут-Б»; 13-ходовая рубка; 14- 57-мм АУ ЗИФ-75; 15- РБУ-6000; 16-датчик СОТС; 17 – командирский катер; 18 – 533-мм ТА ПТА-53- 1134; 19 – визирная колонка СУАО «Рысь»; 20 – охранительное устройство БОКА-Ду; 21 – рабочий катер.

Большой противолодочный корабль пр. 57А был переоборудован из большого ракетного корабля пр. 57-бис, который, в свою очередь, первоначально классифицировался как эсминец. Проект разработан в ЦКБ-53 под руководством О.Ф. Якоба. Большой ракетный корабль имел на вооружении комплекс крылатых ракет КСЩ и предназначался для уничтожения надводных кораблей (прежде всего, линкоров, крейсеров, эсминцев и крупных транспортов), а также нанесения ударов по береговым объектам противника. Всего по пр. 57-бис в период с ноября 1957 г. по декабрь 1961 г. построили восемь кораблей( 10*). Отсутствие современных средств ПВО и быстрое моральное устаревание комплекса КСЩ привело к тому, что корабли пр. 57-бис уже к середине 60-х годов стали совершенно бесполезными. Это и послужило основанием для переоборудования корабля в противолодочный по пр. 57А. Главным конструктором проекта переоборудования был В.Г. Королевич. С кораблей демонтировали ракетный комплекс КСЩ, реактивно-бомбовое вооружение и часть артиллерийского (2 x 4 57-мм автомата). Кроме этого полностью заменили носовую часть, где теперь в бульбовом обтекателе (впервые в отечественной практике) размещалась антенна ГАС «Титан-2». Дополнительно усилили конструкцию ВППл, что позволило обеспечить временное базирование противолодочного вертолета Ка-25ПЛ. Работы по переоборудованию всех восьми единиц завершили к 1977 г. Несмотря на высокую стоимость и трудоемкость работ, советский флот получил вполне современные корабли, отвечавшие предъявляемым к ним требованиям. С марта 1974 г. они классифицировались как большие противолодочные корабли.

Корпус корабля был гладкопалубным, стальным, с возвышением верхней палубы в носовой оконечности и двойным дном на всем протяжении. Он делился водонепроницаемыми переборками, доходившими до верхней палубы, на 15 отсеков. На верхней палубе размещались две развитые надстройки, которые были выполнены с широким применением алюминиевых сплавов. Главные механизмы на пр. 57А повторяли главные механизмы ЭМ пр. 56, но в МКО имелись герметичные кабины с постами дистанционного управления. Электроэнергетическая система, впервые в отечественном флоте, имела напряжение 380 В. Из восьми ВПК пр. 57А к декабрю 1991 г. в составе флота оставался лишь один Зоркий, а остальные корабли из-за износа материальной части и достижения предельного срока службы исключили из боевого состава флота.

( 10* ) Девятый корабль данного типа Храбрый (зав. № 91), заложенный в 1959 г. на ССЗ им. Ленинского комсомола, спустили на воду в 1961 г., но 1.07.1963 г. сняли со строительства и законсервировали. 11.03.1982 г. корабль исключили из списков флота и в 1983 г. разобрали на металл.
