Юрий Апальков - Противолодочные корабли Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

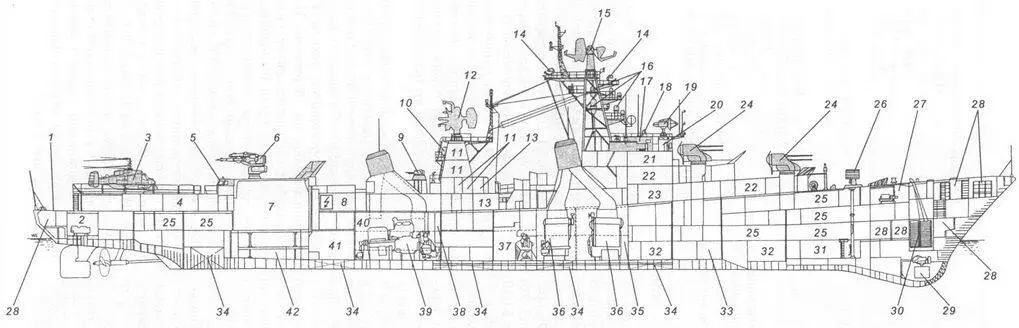

Продольный разрез ВПК пр. 57А:

1 – платформа для охранительного устройства БОКА-Ду; 2 – румпельное отделение; 3 – вертолет Ка-25; 4 – погреб авиационного боезапаса; 5 – стартовый командный пост; 6 – ПУ ЗРК «Волна-М»; 7 – погреба ЗУР и их головных частей; 8 – электростанция; 9 – 30-мм АУ АК-230; 10 – АП РЛС СУАО «Рысь»; 11 – боевые посты РТВ и выгородки высокочастотных блоков; 12 – АП РЛС СУ «Ятаган» ЗРК «Волна-М»; 13 – боевые посты СУ «Ятаган»; 14 – АП РЛС «Волга»; 15 – АП РЛС «Ангара-А»; 16 – АП станций «Залив» и «Краб»; 17 – штурманская рубка; 18 – оптический перископический визир ГКП; 19 – АП РЛС СУАО «Фут-Б»; 20 – ходовая рубка; 21 – ГКП; 22 – каюты офицеров; 23 – коридор офицерских кают; 24 – 57-мм АУ ЗИФ-75; 25 – кубрики личного состава; 26 – РБУ-6000; 27 – шпилевое отделение; 28 – кладовые различного назначения; 29 – антенна ГАС «Титан-2»; 30 – цепной ящик; 31 – погреб РБУ РГБ-60; 32 – боевые посты гидроакустиков; 33 – погреб 57-мм выстрелов; 34-топливные цистерны; 35-носовое МКО; 36-главный паровой котел КВ-41; 37-отсек вспомогательных механизмов и успокоителя качки; 38 – кабина дистанционного управления ГЭУ; 39 – кормовой ТЗА ТВ-8; 40 – кормовой МКО; 41 – энергоотсек; 42 – помещение агрегатов и приводов ПУ ЗРК «Волна-М».

Гневный*(зав. № 1401, переоборудован по пр. 57А). ССЗ им. 61 коммунара (г. Николаев): 16.11.1957 г.; 30.11.1958 г.; 10.01.1960 г.

После вступления в строй входил в состав ЧФ, а с 13.03.1969 г. – в состав ТОФ. С 1972 г. по 30.12.1973 г. на ССЗ им. 61 коммунара корабль переоборудован по пр. 57А. 8.04.1988 г. корабль исключили из боевого состава флота и передали ОФИ для утилизации. К июлю 1988 г. во Владивостоке на базе «Глав- вторчермета» его разобрали на металл.

Гремящий*(зав. № 771, переоборудован по пр. 57А, с 25.08.1988 г. – ОС-315). ССЗ им. А.А. Жданова (г. Ленинград): 25.02.1958 г.; 30.04.1959 г.; 30.06.1960 г.

Входил в состав СФ. С 1966 г. по 29.12.1968 г. в Ленинграде корабль переоборудовали по пр. 57А. 17.07.1987 г. его вывели из боевого состава флота, разоружили и переклассифицировали в ОС-315, а 2.10.1991 г. – исключили из списков флота и передали ОФИ для утилизации. В июле 1994 г. корпус корабля продали частной фирме Индии для разделки на металл.

Упорный*(зав. № 1402, переоборудован по пр. 57А, с 24.06.1991 г. – ПКЗ-12). ССЗ им. 61 коммунара (г. Николаев): 9.04.1958 г.; 14.10.1959 г.; 3.12.1960 г.

Входил в состав ТОФ. С 7.02.1977 г. по 3.02.1978 г. на СРЗ «Дальзавод» корабль переоборудовали по пр. 57А. 24.06.1991 г. его вывели из боевого состава флота и переклассифицировали в ПКЗ-12. До конца 1991 г. Упорный полностью разоружили, а 29.03.1993 г. – исключили из списков флота и передали ОФИ для утилизации.

Жгучий*(зав. № 772, переоборудован по пр. 57А). ССЗ им. А.А. Жданова (г. Ленинград): 23.06.1958 г.; 14.10.1959 г.; 23.12.1960 г.

Входил в состав СФ. С 6.02.1967 г. по 10.01.1969 г. в Ленинграде корабль переоборудовали по пр. 57А. 30.07.1987 г. Жгучий исключили из боевого состава флота и передали ОФИ для утилизации. К августу 1987 г. его полностью разоружили, а в мае 1989 г. – продали частной фирме Испании для разделки на металл.

Гордый*(зав. № 90, переоборудован по пр. 57А). ССЗ им. Ленинского Комсомола (Комсомольск-на-Амуре): 5.1959 г.; 24.05.1960 г.; 6.02.1961 г.

Входил в состав ТОФ. С 1973 г. по 1975 г. на СРЗ «Дальзовод» (г. Владивосток) корабль переоборудовали по пр. 57А. 30.07.1987 г. его исключили из боевого состава флота и передали ОФИ для утилизации, но в 1988 г. переоборудовали в корабль-мишень. В середине 1989 г. Гордый был потоплен в Беринговом море при обеспечении отработки практических ракетных стрельб.

Бойкий*(зав. № 1403, переоборудован по пр. 57А). ССЗ им. 61 коммунара (г. Николаев): 2.04.1959 г.; 15.12.1959 г.; 26.06.1961 г.

После вступления в строй входил в состав ЧФ, а с 8.06.1970 г. – в состав СФ. С 23.10.1970 г. по 6.04.1973 г. на ССЗ им. 61 коммунара корабль переоборудовали по пр. 57А. 9.02.1988 г. его исключили из боевого состава флота и передали ОФИ для утилизации, а в 1989 г. – продали частной фирме Испании для разборки на металл. В ноябре 1989 г. в штормовых условиях, во время буксировки из Североморска в Эль-Фероль Бойкий был выброшен на камни у берегов Фарерских островов.

Дерзкий*(зав. № 774, переоборудован по пр. 57А). ССЗ им. А.А. Жданова (г. Ленинград): 10.10.1959 г.; 4.02.1960 г.; 30.12.1961 г.).

Входил в состав СФ. С 20.11.1967 г. по 22.04.1972 г. в Ленинграде корабль переоборудовали по пр. 57А. 7.08.1977 г. его вывели в резерв и в Сайде-губе поставили на консервацию. 19.04.1990 г. Дерзкий исключили из боевого состава флота и передали ОФИ для утилизации, но в начале 1991 г. – переоборудовали в корабль-мишень. В середине 1991 г. он был потоплен в Баренцевом море при обеспечении отработки практических ракетных стрельб.

Зоркий(зав. № 773). ССЗ «им. А.А. Жданова» (г. Ленинград): 3.03.1976 г.; 18.11.1978 г.; 25.12.1980 г.

Входил в состав БФ. С 29.05.1969 г. по 31.12.1971 г. на ССЗ «им. А.А. Жданова» прошел средний ремонт и переоборудование по пр. 57А и был переклассифицирован в ВПК. С 1973 г. корабль входил в состав СФ. С 12-го по 17.11.1974 г. он с дружественным визитом посетил порт Осло (Норвегия), а с 12-го по 17.04.1979 г. – порт Бисау (Гвинея-Бисау). С 10.02.1984 г. по 27.02.1987 г. Зоркий в Мурманске прошел капитальный ремонт. 1.06.1992 г. его переклассифицировали в СКР, а 30.06.1993 г. – исключили из боевого состава флота и передали ОРВИ для утилизации. К концу 1993 г. в Мурманске корабль разобрали на металл.

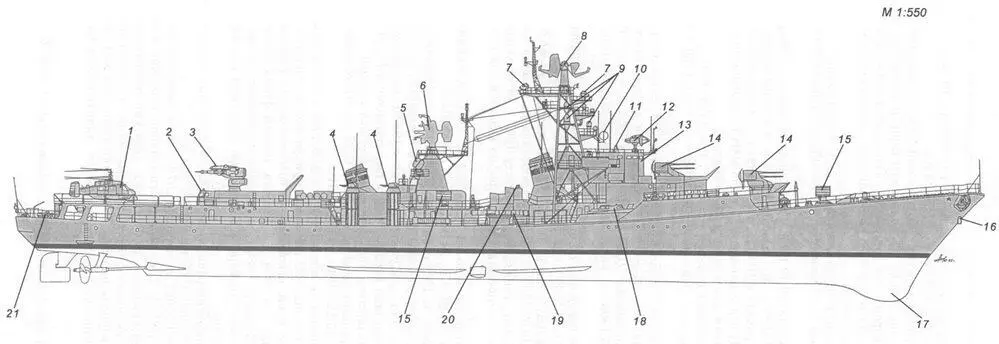

Схема наружного вида БПК Гордый (пр. 57А):

1 – ВПП; 2 – ПУ ПКР КСЩ; 3 – погреб ПКР ПСЩ; 4 – спасательный плотик; 5 – 570мм АУ ЗИФ-75; 6 – визирные колонки приборов управления стоельбой зенитного калибра (ПУС ЗК) «Фут-Б-2»; 7 – АП РЛС ПУС ЗК «Фут-Б-2»; 8 – 533-мм ТА; 9 – АП радиопеленгатора АРП-50; 10 – АП РПС ХараГl7- А П?ЛС Тзаря» обеспечения ПУТС «Звук-57»); 12 – АП навигационной РЛС «Нептун»; 13 – стабилизированный визирный пост ПУС ЗК «Фут-Б-2»-'l4 – ходовой мостик15 – ходовая рубка; 16 – РБУ-2500; 17 – обтекатель антенны ГАС «Титан-2»; 18 – командирский катер; 19 – 533-мм ТА ПТА-53-1134; 20 – визирная колонка СУАО «Рысь»; 21 – охранительное устройство БОКА-Ду.

Водоизмещение, т:

– стандартное 3550( 11*) или 4010( 12*)

– стандартное 4510( 11*) или 4975( 12*)

Главные размерения, м:

– длина наибольшая (по BЛ) 144,0 (132,0) или 146,2 (134,5)( 12*)

– ширина корпуса наибольшая (по BЛ) 15,8 (14,0)

– осадка средняя 4,6 или 4,87( 12*)

Экипаж, чел. (в т. ч. офицеров) 266 (22)( 11*)

Автономность по запасам провизии, сут 10 или 25 ( 12*)

Энергетическая установка:

– тип газотурбинная с работой ГТД на линии валов через редуктор

– количество х тип ГТД (суммарная мощность, л. с.) 4 х ДЕ59 или ДН59 (72 000)

– количество гребных валов х тип движителей 2 х ВФШ
