Юрий Апальков - Противолодочные корабли Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

– количество х тип (мощность источников тока ЭЭС, кВт 4 х ГТГ (по 600) + 2 ДГ (по 200)

Скорость хода, уз:

– полная 34( 13*) или 35,5( 14*) или 32( 12*)

– экономическая 18

Дальность плавания, мили

– ходом 33 узла 1520

– ходом 18 узлов 2700

Вооружение:

Комплекс противокорабельных ракет.

– тип «Термит»( 12*)

– количество ПУ х направляющих (тип ПУ) 4 х 1 (КТ-15М-БРК)

– боезапас 4 ПКР (П-15М)

– СУО «Коралл-М»

– тип «Уран»( 15*)

– количество ПУ х направляющих (тип ПУ) 2 х 4 (КТ-184)

– боезапас 8 ПКР ЗМ24

Зенитный ракетный комплекс:

– количество х тип 2 х «Волна-М» или 1 х «Ураган»( 16*)

– количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-101) или 1 х 1 (ЗС90)( 16*)

– боезапас 32 ЗУР В-601 или 24 ЗУР 9М38( 11*)

– количество х тип СУО 2 х «Ятаган» или 1 х ЗР90( 16*)

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 x 2 – 76/60 (АК-726) или 1 х 2 – 76/60 (АК-726)( 17*)

– боезапас 2400 выстрелов

– количество х тип СУАО 2 х «Турель» (MP-105)

– количество АУ х стволов (тип АУ) 4х 1- 30-мм (АК-630М)( 18*)

– боезапас 12 000 выстрелов

– количество х тип СУАО 2 х «Вымпел-А» (MP-123)

Противолодочное:

– количество ТА х труб (тип ТА) 1x5 (ПТА-53-61) или 1 х 5 (ПТА-53-1123/2)( 19*)

– боезапас 5 торпед 53-65К и СЭТ-65

– ПУТС «Тифон-61» или «Тифон-61М»

– количество РБУ х стволов (тип РБУ) 2 х 12 – 213-мм (РБУ-6000)

– боезапас 192 РГБ-60

– количество РБУ х стволов (тип РБУ) 2x6 – 305-мм (РБУ-1000)( 20*)

– боезапас 48 РГБ-10

– ПУСБ «Буря»

Авиационное:

– количество х тип вертолетов 1 х Ка-25ПЛ

– оборудование ВППл светотехническое

Радиоэлектронное:

– ПОТО «Планшет-61»

– количество х тип РЛС обнаружения ВЦ 2 х «Ангара» (МР-310)( 21*)

– количество х тип РЛС обнаружения ВЦ и НЦ «Кливер» (МР-500) + 1 х «Ангара-А» (МР-310А)( 22*)

– система оповещения о лазерном облучении «Спектр-Ф»( 23*)

– комплекс средств РЭБ «Старт»( 18*)

– станция РТР «Бизань-4Б» или «Залив» (МРП 13-14)

– станции постановки активных помех «Краб-11» + «Краб-12»

– количество х тип навигационных РЛС 2 х «Волга» или 2 х «Вайгач-Наяда» в обеспечении трех АП7

– количество ПУ х труб (тип ПУ) СППП ПК-16 (4 х 16 – 82-мм)( 18*) или ПК-16 (4 х 16 – 82-мм) + ПК-10 (8 х 10 – 122-мм) «Смелый-П»( 23*)

– ГАС кругового обзора с антенной в опускаемом подкильном обтекателе «Титан» (МГ-312)

– ГАС целеуказания «Вычегда» (МГ-311)( 18*)

– ГАК с антеннами в подкильном и буксируемом обтекателях «Платина» (МГК-335)( 18*)

– СОТС МИ-110К + МИ-110Р

– МНК МНК-300( 23*)

( 11* ) Для ВПК пр. 61.

( 12* ) Для ВПК пр. 61М и пр. 61МП.

( 13* ) В соответствии с тактическим формуляром.

( 14* ) Фактическая для большинства кораблей данного типа. На приемных испытаниях Комсомолец Украины и Проворный достигли скорости хода 39,9 уз.

( 15* ) На БПК Сметливый (после модернизации по пр. 01090).

( 16* ) На БПК Проворный, пр. 613.

( 17* ) На БПК Проворный, пр. 61Э.

( 18* ) Для БПК пр. 61М и пр. 61МП.

( 19* ) На Сдержанном, Смелом и Смышленом.

( 20* ) Кроме БПК Сметливый, пр. 61М и пр. 61 МП.

( 21* ) На БПК пр. 61, вступивших в строй до 1966 г.

( 22* ) На БПК пр. 61, вступивших в строй после 1966 г.

( 23* ) На БПК Сметливый (после модернизации по пр. 01090).

Большие противолодочные корабли пр. 61 до 19.05.1966 г. классифицировались как СКР (сторожевые корабли) ПЛО-ПВО. Проект был разработан ЦКБ-53 под руководством Б.И. Купенского. Корабли предназначались для поиска и уничтожения ГШ противника при проведении специальных операций, охраны в удаленных районах Мирового океана соединений ударных надводных кораблей и конвоев от атак самолетов и подводных лодок, а также обеспечения развертывания своих подлодок.

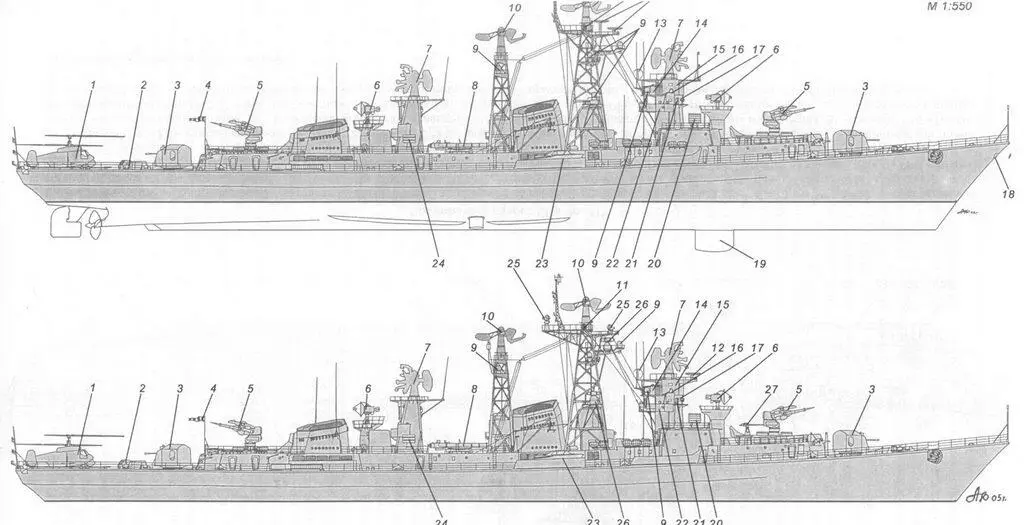

Схема наружного вида БПК Комсомолец Украины на момент вступления в строй (вверху) и по состоянию на середину 1991 г.:

1 – вертолет Ка-25ПЛ*; 2 – рубка дежурного по кораблю и стартовый командный пост; 3 – 76-мм АК-726; 4 – съемный конус ветроуказателя; 5 – ПУ ЗРК «Волна-М»; 6 – АП РЛС СУАО «Турель»; 7 – АП РЛС СУ «Ятаган»; 8 – 533-мм ТА ПТА-53-61; 9 – АП станций «Краб-11» и «Краб-12»; 10 – АП РЛС «Ангара»; 11 – АП станции «Бизань-4Б»; 12-АП РЛС «Дон-2»; 13-АП радиопеленгатора АРП-50; 14 – сигнальный мостик; 15-ходовая и штурманская рубки; 16 – оптический перископический визир ходового поста; 17 – ходовой пост; 18 – датчик СОТС; 19 – обтекатель антенн ГАС «Титан» и «Вычегда»; 20 – РБУ-6000; 21 – оптический пенрископический визир ГКП; 22 – ходовой мостик; 23 – командирский катер; 24 – РБУ-1000; 25 – АП РЛС «Волга»; 26 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 27 – 45-мм салютная пушка.

* Здесь и далее для схем по пр. 61 изображение вертолета условно и соответствует тому, что имелось в документах договорной спецификации.

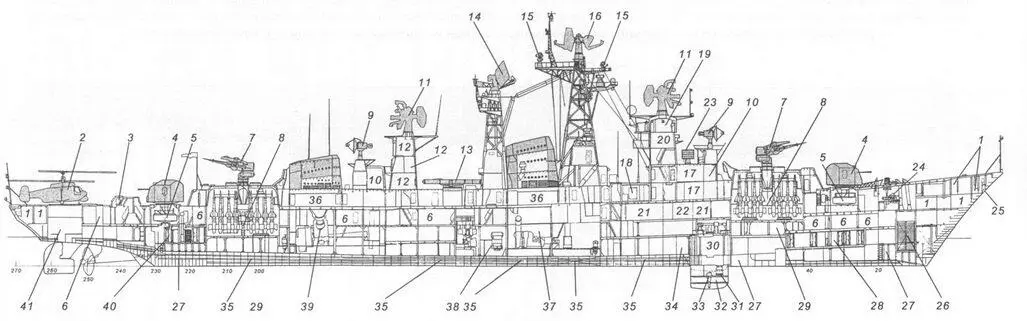

Продольный разрез БПК пр. 61( 24*):

1 – кладовые различного назначения; 2 – вертолет Ка-25ПЛ; 3 – рубка дежурного по кораблю и стартовый командный пост; 4 – 76-мм АУ АК-726; 5 – подбашенное отделение 76-мм АУ; 6 – кубрики личного состава; 7 – ПУ ЗРК «Волна-М»; 8 – погреб ЗУР; 9 – АП РЛС СУАО «Турель»; 10 – боевые посты СУАО «Турель»; 11 – АП РЛС СУ «Ятаган»; 12 – боевые посты и выгородки высокочастотных блоков СУ «Ятаган»; 13 – 533-мм ТА ПТА-53-61; 14 – АП РЛС «Кливер»; 15 – АП РЛС «Волга»; 16 – АП РЛС «Ангара-А»; 17 – боевые посты и выгородки высокочастотных блоков РТВ; 18 – кают-компания офицеров; 19 – ходовая и штурманская рубки; 20 – ходовой пост; 21 – каюты офицеров; 22 – ГКП;23 – РБУ-6000; 24 – шпилевое отделение; 25 – датчик СОТС; 26 – цепной ящик; 27 – балластные цистерны; 28 – боевые посты гидроакустиков; 29 – помещение агрегатов и приводов ПУ ЗРК «Волна-М»; 30 – шахта ПОУ ГАС «Титан» и «Вычегда»; 31 – антенна ГАС «Титан»; 32 – обтекатель антенн ГАС «Титан» и «Вычегда»; 33 – антенна ГАС «Вычегда»; 34 – погреб РГБ-60; 35 – топливные цистерны; 36 – штормовой коридор; 37 – носовое МО; 38 – отсек вспомогательных механизмов и успокоителя качки; 39 – кормовое МО; 40 – погреб 76-мм выстрелов; 41 – румпельное отделение.

( 24* ) Для кораблей, вступавших в строй после 1966 г.

Корпус БПК был стальным, гладкопалубным, с достаточно плавным подъемом верхней палубы в носовой оконечности, острыми обводами и сломом надводного борта. Он имел две палубы и делился водонепроницаемыми переборками на 14 отсеков (на некоторых кораблях – на 15 отсеков). Корпус примерно на 80% своей длины имел двойное дно. Междудонное пространство использовалось для хранения запасов топлива и воды. Надстройка занимала около двух третей длины корабля и была выполнена из легких сплавов, за исключением районов размещения мачт, ПУ ЗРК, АП РЛС СУО и ходового поста. В надстройке имелся сплошной «штормовой» коридор. ГКП (главный командный пост) располагался в корпусе на нижней палубе, отдельно от ХП (ходового поста).
