Регистр масштабирования TSCALE содержит коэффициент деления тактовой частоты процессора и позволяет изменять время между прерываниями таймера.

Значения регистров TPERIOD и TSCALE могут загружаться с шины DMD. Таким образом, с помощью таймера можно генерировать прерывания каждые (TPERIOD+1)*(TSCALE+1) циклов, т.е. от 1 до FFFFFF 16=16777215 10циклов. При тактовой частоте процессора 40МГц таймер может формировать прерывания с периодом от 20 нс до 0,3 с.

При необходимости прерывания таймера можно маскировать, сбрасывать или принудительно устанавливать программным образом.

Ниже приведен пример команд инициализации таймера:

{Регистр таймера TPERIOD=0x3FFD (Регистр периода)}

AX0=0X7FFF; DM(TPERIOD)=AX0;

{Регистр таймера TCOUNT=0x3FFC (Регистр счетчика)}

AX0=0X7FFF; DM(TCOUNT)=AX0;

{Регистр таймера TSCALE=0x3FFB (Регистр масштабирования)}

AX0=255; {ОТ 0 ДО 255} DM(TSCALE)=AX0;

Строка обработки прерывания в программе может иметь следующий вид:

jump V_TIMER; nop; nop; nop; {Вектор прерывания таймера}

Следующий пример обработчика прерывания таймера позволяет автоматически наращивать значения ячейки памяти 0x3000 и выводить эти значения в порт ввода-вывода по адресу 2000.

{===== Обработчик прерывания таймера =====}

V_TIMER:

ENA SEC_REG;

AX0=DM(0X3000);

AR=AX0 + 1;

DM(0X3000)=AR;

IO(2000)=AR;

RTI;

Подобным образом можно организовывать автоматическую регенерацию динамической памяти, подключаемой к сигнальному процессору. Учитывая, что объем такого типа памяти составляет десятки миллионов байт в одной микросхеме, можно догадаться о мощности устройств, создаваемых с ее применением. В то же время регенерация динамической памяти очень легко решается при подключении ее к сигнальному процессору.

В этой главе говорится о двух синхронных последовательных портах, входящих в состав сигнального процессора, об их устройстве, назначении и использовании.

Кроме рассмотренных нами вычислительных и других устройств, сигнальный процессор имеет встроенные коммуникационные средства в виде двух синхронных последовательных портов, называемых SPORT0 и SPORT1. Данные порты поддерживают множество последовательных протоколов обмена данными и, кроме того, обеспечивают прямое соединение процессоров в многопроцессорной системе. Рассмотрим подробнее эти устройства и команды, которыми они управляются.

Каждый SPORT имеет пять интерфейсных линий:

SCLK — тактовый сигнал;

RFS — прием кадровых синхроимпульсов;

TFS — передача кадровых синхроимпульсов;

DR — прием данных;

DT — передача данных.

SPORT1, в отличие от SPORT0, имеет возможность программно переназначать все сигнальные линии, кроме SCLK. Описание выводов последовательных портов сигнального процессора ADSP-2181 приведено в табл. 21.1.

Таблица 21.1 Описание выводов последовательных портов сигнального процессора ADSP-2181

I — вход, O — выход, I/O — вход/выход.

SPORT0 и SPORT1 способны одновременно принимать последовательный поток данных на входе DR и передавать последовательный поток через выход DT, обеспечивая тем самым дуплексный режим работы. Кроме того, передаваемые и принимаемые данные могут быть аппаратно запакованы и распакованы с помощью аппаратного блока компандирования. Данная процедура широко применяется в аппаратуре цифровой связи. Биты данных синхронизируются тактовыми синхроимпульсами SCLK внутреннего генератора, если процессор запрограммирован как источник синхронизации. Если порт запрограммирован в режим внешней синхронизации, SCLK становится входом для внешних импульсов синхронизации.

Сигналы кадровой синхронизации RFS и TFS используются для указания начала слова последовательно передаваемых данных или потока последовательно передаваемых слов. Эти сигналы также могут генерироваться внутри процессора или формироваться извне.

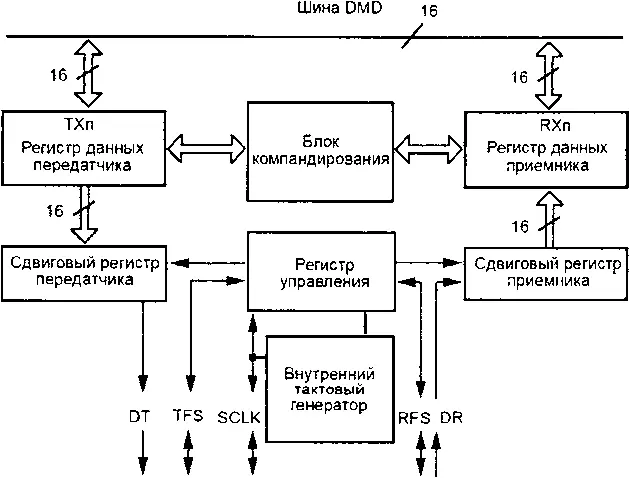

На рис. 21.1 показана структурная схема последовательного порта.

Рис. 21.1. Структурная схема последовательного порта

Данные, предназначенные для передачи, записываются через шину данных DMD из внутреннего регистра процессора в регистр данных передатчика порта TX. Эти данные могут перед передачей сжиматься в блоке компандирования (упаковки-распаковки) при задании такого режима. После чего данные автоматически передаются в сдвиговый регистр передатчика. Из регистра сдвига биты передаются на вывод последовательного порта DT, начиная со старшего разряда, синхронно с тактовыми синхроимпульсами SCLK. Приемник последовательного порта принимает данные с вывода DR, также синхронно с тактовыми синхроимпульсами SCLK. После приема одного слова данные распаковываются в блоке компандирования (если такая процедура была предварительно программно задана), а затем передаются в регистр данных приемника RX последовательного порта. Таким образом, происходит аппаратная одновременная передача и прием последовательных данных в обоих портах.

После записи данных в регистр TX последовательного порта этот порт готов к передаче данных. Передача начинается синхронно с сигналом TFS. После начала передачи каждое слово, записанное в регистр TX, подается во внутренний сдвиговый регистр передатчика, откуда оно передается на выход последовательно по битам, начиная с самого старшего бита. Каждый бит сдвигается по переднему фронту тактового синхроимпульса. После окончания передачи первого (самого старшего) бита слова последовательный порт генерирует прерывание передатчика. Несмотря на то, что передача первого слова продолжается, становится возможной запись нового слова данных в регистр TX.

В приемнике последовательного порта биты накапливаются в том же порядке, как они поступают во внутренний сдвиговый регистр приемника. По окончании приема одного целого слова оно записывается в регистр RX, и последовательный порт генерирует прерывание приемника.
