Олег Вальпа - Разработка устройств на основе цифровых сигнальных процессоров фирмы Analog Devices с использованием Visual DSP++

Благодаря имеющейся возможности программной настройки конфигурации портов, достигается их гибкость в работе и совместимость с другими типами последовательных портов. Режим работы каждого последовательного порта задается программно с помощью регистров управления. Назначение регистров управления последовательных портов сигнального процессора, а также назначение и приоритетность прерываний последовательных портов SPORT0 и SPORT1 были подробно описаны ранее.

Кроме дуплексного режима работы, каждый SPORT имеет двойную буферизацию. Т.е. приемник и передатчик последовательного порта имеют регистр данных для передачи слов данных в процессор и из него, а также сдвиговые регистры данных. Двойная буферизация сокращает время для обслуживания последовательного порта.

SPORT0 и SPORT1 могут самостоятельно формировать тактовые импульсы синхронизации последовательных потоков данных в широком диапазоне частот или использовать внешние тактовые синхроимпульсы.

Каждый последовательный порт поддерживает длину слова последовательно передаваемых и принимаемых данных от трех до шестнадцати бит.

Приемник и передатчик последовательного порта может функционировать как с использованием сигналов кадровой синхронизации, так и без кадровой синхронизации.

Сигналы кадровой синхронизации могут быть активными по высокому или по низкому уровню и с программируемой длительностью.

SPORT0 и SPORT1 могут выполнять аппаратное компандирование по А-закону или Мю-закону, согласно рекомендациям Международного консультативного комитета по телеграфии и телефонии (МККТТ) G.711.

Каждый последовательный порт может работать в режиме автобуферизации. Используя генераторы адреса данных, каждый последовательный порт может автоматически принимать и передавать весь циклический буфер со скоростью: одно слово данных за один процессорный цикл.

Приемник и передатчик последовательных портов способны генерировать прерывания по завершению передачи слова данных или после передачи целого буфера в режиме автобуферизации.

Порты имеют возможность задания режима кадровой синхронизации. В нормальном режиме сигнал кадровой синхронизации формируется раньше начала первого бита на один синхросигнал, а в альтернативном режиме сигнал кадровой синхронизации формируется одновременно с первым битом информации. В обоих режимах биты информации приемника фиксируются по заднему фронту тактового сигнала SCLK, а передаваемые биты информации поступают на выход передатчика по переднему фронту сигнала SCLK.

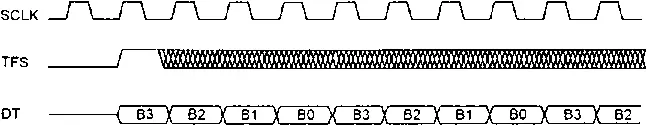

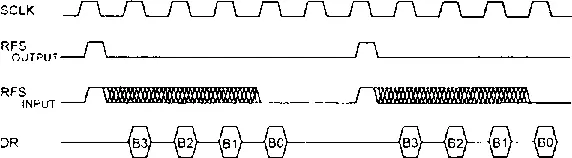

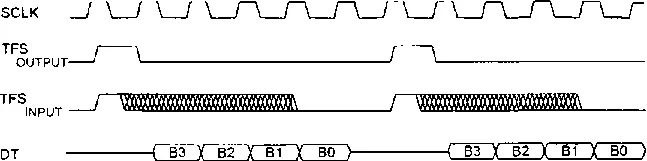

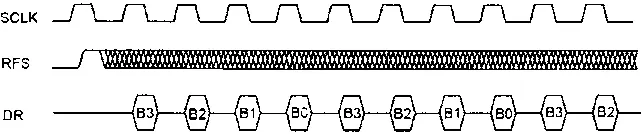

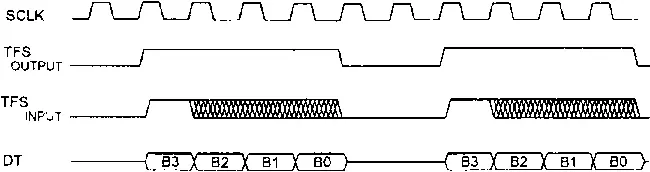

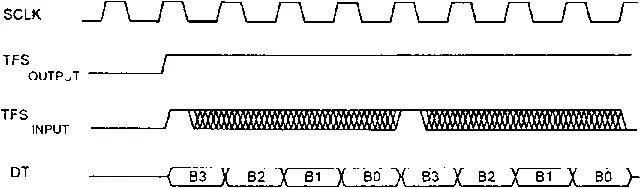

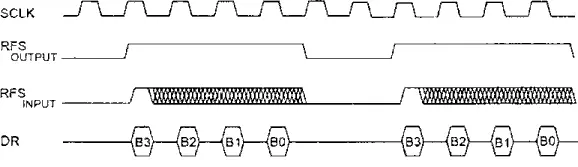

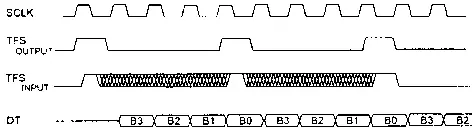

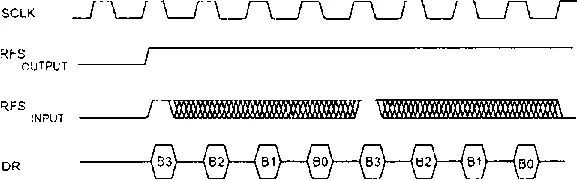

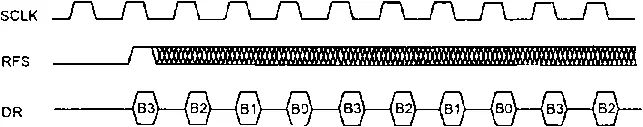

Пример диаграмм работы порта в различных режимах работы при передаче и приеме слов длиной в четыре бита информации показан на рис. 21.2–21.13. Описание рисунков диаграмм для удобства пользования сведено в табл. 21.2.

Таблица 21.2 Описание рисунков диаграмм

Рис. 21.2

Рис. 21.3

Рис. 21.4

Рис. 21.5.

Рис. 21.6

Рис. 21.7

Рис. 21.8

Рис. 21.9

Рис. 21.10

Рис. 21.11

Рис. 21.12

Рис. 21.13

SPORT0 в отличие от SPORT1 может кроме того работать в режиме многоканальности. Т.е. он может избирательно принимать и передавать данные последовательного потока с использованием мультиплексирования 24 или 32 каналов с временным разделением информации. Это необходимо для использования цифровых коммуникационных интерфейсов T1 и E1, а также может использоваться для сетевой коммуникации нескольких процессоров. В одноканальном режиме сигналы кадровой синхронизации обозначают начало слова или непрерывного потока слов. В многоканальном режиме сигнал кадровой синхронизации приема данных RFS0 обозначает начало конкретного слова в потоке данных, состоящих из 24 или 32 слов, для одновременного приема и передачи этого слова по раздельным линиям приемопередатчика. Многоканальный режим разрешается установкой в единичное состояние 15-го разряда в регистре управления SPORT0 по адресу 0x3FF6. Формат пакетов при этом определяется разрядом 9 этого же регистра. Если он установлен в единицу, будет задан 32-словный формат, при установке в ноль задается 24-словный формат данных. Кроме того, разряды с 10-го по 13-й этого же регистра, с условным названием MFD, устанавливают задержку сигнала кадровой синхронизации в многоканальном режиме для того, чтобы кадровый синхроимпульс обозначал необходимое для приема и передачи слово в потоке данных. Диаграмма задержки сигнала кадровой синхронизации для нескольких значений MFD при работе SPORT0 в многоканальном режиме показана на рис. 21.14.

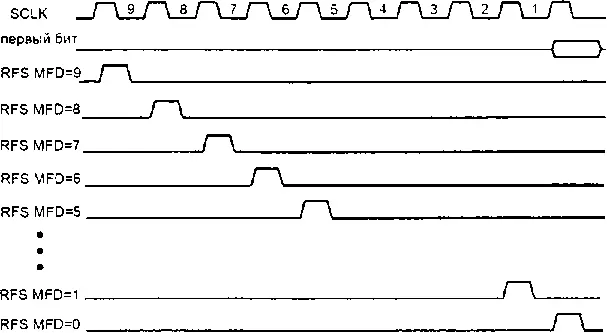

Рис. 21.14. Диаграмма задержки сигнала кадровой синхронизации

Сигнал кадровой синхронизации передатчика TFS0 в многоканальном режиме работает как сигнал TDV (Transmit Data Valid), переводимый как правильные данные передачи и предназначенный для управления включением и отключением внешней буферной логики передатчика. Фактически этот сигнал осуществляет стробирование тех слов данных, которые были разрешены в конфигурационном регистре для передачи. В зависимости от установки 7-го разряда в регистре управления SPORT0 по адресу 0x3FF6 описанный сигнал может иметь активное значение с высоким или с низким уровнем потенциала. На рис. 21.15 приведен пример диаграммы работы SPORT0 в многоканальном режиме.
