При этом должны быть обеспечены прочность и надежность работы инженерных систем при расчетных значениях рабочих нагрузок и воздействий окружающей среды, долговечность и ремонтопригодность оборудования и трубопроводов.

Инженерные системы должны быть эффективны по условиям энергосбережения, пожарной безопасности, санитарной безопасности, защиты от шума, удобства пользования и комфортности.

Проектирование и монтаж систем отопления, кондиционирования, вентиляции воздуха, водоснабжения, канализации, газоснабжения и электроснабжения домов должны осуществляться согласно основным требованиям.

Данный раздел содержит дополнительные требования в части устройства систем воздушного отопления, вентиляции воздуха, каминов, а также в части устройства креплений элементов систем инженерного оборудования к конструкциям и пропуска через них инженерных коммуникаций в домах с деревянным каркасом.

В домах с деревянным каркасом могут применяться системы водяного, воздушного или печного отопления. Предпочтительным для домов данного типа является применение систем воздушного отопления, совмещенных с вентиляцией помещений.

Для увеличения энергоэффективности дома рекомендуется также применение в системах вентиляции утилизаторов теплоты удаляемого воздуха.

Все воздуховоды, их соединительные элементы, клапаны, фильтры и другая арматура, а также воздухо-распределители, решетки и т. п., используемые в системах воздуховодов, должны изготовляться из негорючих материалов. Применение горючих материалов допустимо только в системах воздуховодов, в которых температура воздуха не превышает 120 °C, и в горизонтальных воздуховодах, обслуживающих один этаж.

Герметики для уплотнения воздуховодов из негорючих материалов должны относиться к группе горючести не ниже Г2.

В системах вентиляции с температурой перемещаемого воздуха ниже 120 °C допускается применение воздуховодов из горючих материалов (любой группы горючести), за исключением вертикальных воздуховодов, проходящих через междуэтажное и чердачное перекрытия, – указанные участки вертикальных воздуховодов должны выполняться из негорючих материалов.

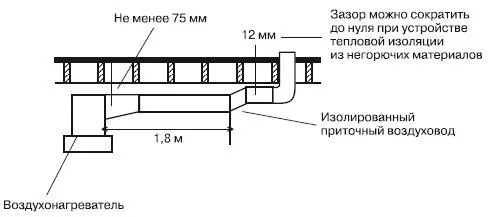

Воздуховоды воздушного отопления с температурой воздуха более 120 °C должны располагаться на расстояниях от строительных конструкций из горючих материалов не менее указанных на рис. 4.39.

Рис. 4.39.Воздуховоды воздушного отопления

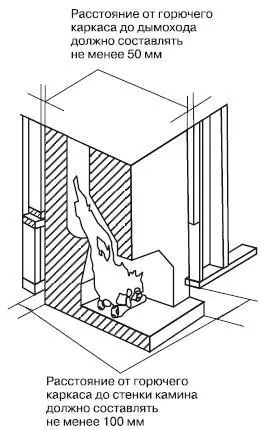

Расстояние от задней и боковых стенок печи или камина до деревянного каркаса наружной или внутренней стены должно быть не менее 100 мм, расстояние от стенок дымосборника до каркаса – не менее 50 мм (рис. 4.40).

Рис. 4.40.Расстояние от стенок камина до каркаса здания

Детали и конструкции из горючего материала, расположенные на верхней поверхности камина или рядом с топочным проемом, следует размещать на расстоянии не менее 150 мм от края топочного проема.

В случае если детали из горючего материала, расположенные на верхней поверхности камина, выступают более чем на 40 мм из лицевой плоскости камина, они должны располагаться на расстоянии не менее 300 мм от верхнего края топочного проема.

Металлические детали, подвергающиеся внутри печи или камина огневому воздействию и выходящие на лицевую поверхность камина (например, механизм управления заслонкой), должны располагаться на расстоянии не менее 50 мм от конструкций из горючих материалов, расположенных на лицевой поверхности печи или камина.

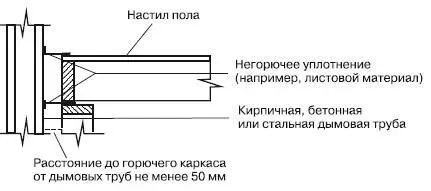

Расстояние от дымовой трубы до строительных конструкций из горючих материалов должно быть не менее 50 мм (рис. 4.41).

Рис. 4.41.Расстояние от дымовой трубы до строительных конструкций

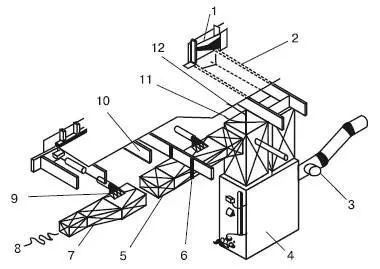

Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса (рис. 4.42).

Рис. 4.42.Крепление воздуховодов: 1 – решетка рециркуляционного воздуха; 2 – воздуховод, образованный в одном промежутке между балками перекрытия, обшитый снизу и у торцов кровельной сталью; 3 – к дымовой трубе; 4 – отопительная установка; 5– нагнетательный короб; 6 – подвески; 7– расширение короба; 8 – поток теплого воздуха; 9 – подсоединение короба; 10– балки перекрытия; 11– электрическая подводка от отопительной установки к выключателю, который ставится обычно у лестницы в подвал; 12 – электрическая подводка от контрольного реле к термостату, установленному на стене на высоте 1,2 м над полом первого этажа

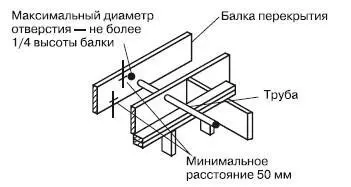

Размер отверстия в балках не должен быть больше четверти высоты балки (рис. 4.43).

Рис. 4.43.Размещение отверстия для пропуска труб и электропроводки в балках перекрытия

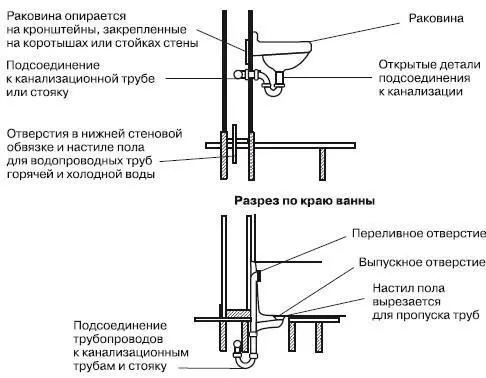

Умывальники и ванны крепятся к стойкам несущих стен, как указано на рис. 4.44.

Рис. 4.44.Детали установки умывальника и ванны

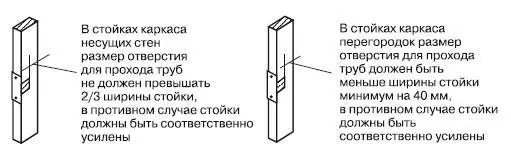

Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять. Для этого с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка (рис. 4.45).

Рис. 4.45.Вырезы в стойках каркаса для прохода труб

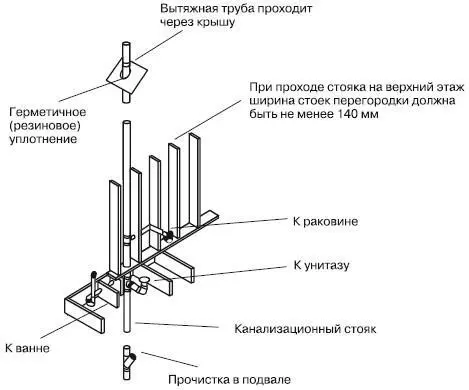

При прокладке канализационных труб в каркасе дома отверстие вокруг стояка должно быть плотно заделано вокруг трубы (рис. 4.46).

Рис. 4.46.Прокладка канализационных труб в каркасе дома

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рис. 4.47.
