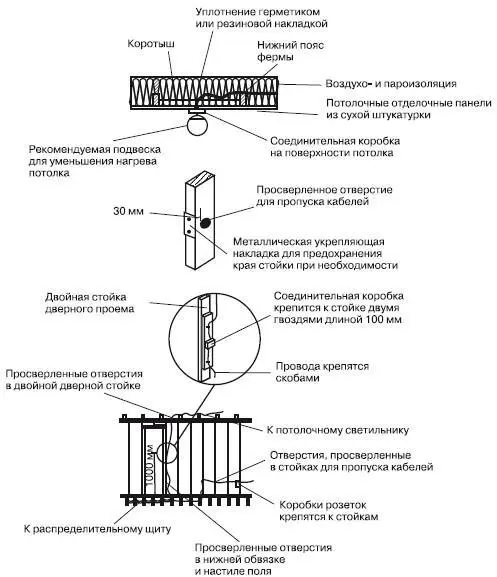

Рис. 4.47.Прокладка электрических проводок в элементах каркаса

Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

При установке выключателей и электророзеток на наружных стенах дома следует соблюдать требования к обеспечению непрерывности пароизоляционных слоев.

В каждом доме (жилом блоке) высотой 3 этажа должны быть установлены автономные дымовые пожарные извещатели (далее – извещатели), удовлетворяющие требованиям НПБ 66 и размещаемые соответственно специальным требованиям. Заданием на проектирование по требованию заказчика утановка извещателей может быть предусмотрена в доме любой этажности.

Жильцы дома (жилого блока) должны иметь инструкцию по техническому обслуживанию извещателей.

В случаях, когда в соответствии с заданием на проектирование по требованию заказчика предусматривается размещение в доме большего количества извещателей, чем необходимо, рекомендуется руководствоваться следующими правилами.

♦ Извещатели рекомендуется устанавливать на уровне пола каждого этажа (включая подвалы), находящегося на 900 или более миллиметров выше или ниже уровня смежного этажа.

♦ Расстояние от любого помещения на этаже до извещателя на том же этаже рекомендуется принимать не более 15 м.

♦ В каждой спальне рекомендуется устанавливать извещатель либо внутри ее, либо, при размещении его снаружи, в пределах 5 м от двери в спальню.

♦ Извещатели, установленные в доме, рекомендуется соединять между собой таким образом, чтобы при срабатывании одного устройства звуковой сигнал подавали все остальные.

Каркасно-обшивные перегородки включают металлический или деревянный каркас и обшивку из гипсокартонных листов, прикрепленную к нему на шурупах. Воздушная полость между обшивками может быть заполнена звукоизоляционным, теплоизоляционным, огнезащитным материалом или гипсокартонными листами (рис. 5.1 и 5.2).

При монтаже подвесных потолков изготовляются металлический или деревянный каркас, подвешенный к несущим конструкциям перекрытия, и подшивка из гипсокартонных листов. Иногда ячейки заполняются кассетами, выполненными из этих листов. Для повышения огнестойкости конструкции потолка в надпотолочном пространстве размещается огнезащитный теплоизоляционный материал (см. рис. 5.2).

Ограждения коммуникационных шахт включают металлический каркас и обшивку из гипсокартонных листов, прикрепленную к нему на шурупах.

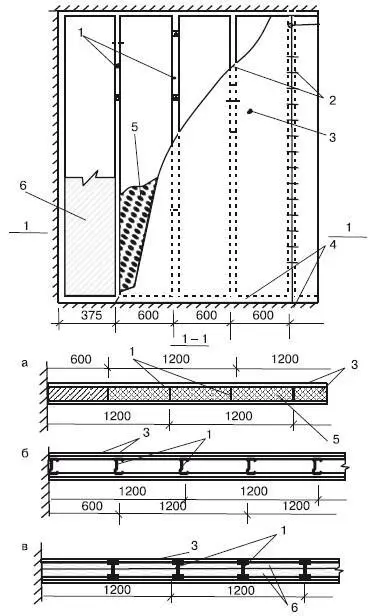

Рис. 5.1.Конструктивные схемы каркасно-обшивных перегородок с обшивкой из гипсокартонных листов с заполнением воздушной полости звукоизоляционным материалом (а), без заполнения воздушной полости (б) и с заполнением гипсокартонными листами (в): 1– каркас; 2– шурупы; 3 – обшивка из гипсокартонных листов; 4 – дюбели; 5– звукоизоляционный материал; 6– заполнение из гипсокартонных листов

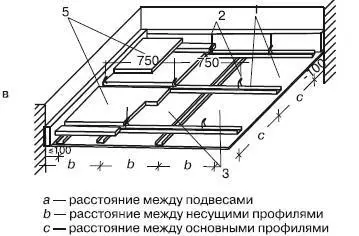

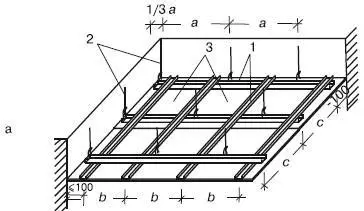

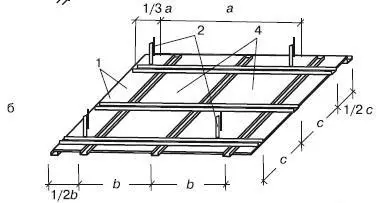

Рис. 5.2.Конструктивные схемы подвесных потолков: а – с обшивкой из гипсокартонных листов; б– растрового; в– повышенной огнестойкости; 1– каркас; 2– подвесы; 3 – обшивка из гипсокартонных листов; 4 – кассеты из гипсокартонных листов; 5– огнезащитный теплоизоляционный материал

Гипсокартонные листы в зависимости от назначения бывают четырех видов (табл. 5.1):

♦ обычные (ГКЛ);

♦ влагостойкие (ГКЛВ);

♦ с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО);

♦ влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО).

В соответствии с требованиями Г ОСТ гипсокартонные листы относятся к группе горючести Г-1, к группе воспламеняемости В-2, к группе дымообразующей способности Д-1, к группе токсичности Т-1.

Разрушающая нагрузка и допускаемый прогиб гипсокартонных листов должны соответствовать данным табл. 5.2.

ГКЛ применяются для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен в помещениях с сухим и нормальным температурно-влажностным режимом.

ГКЛВ рекомендуется применять для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен в помещениях с влажным и мокрым режимом.

ГКЛО следует применять для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен, а также для огнезащиты конструкций, к которым предъявляются требования по огнестойкости.

ГКЛВО используются для устройства противопожарных перегородок, подвесных потолков, облицовки внутренних поверхностей стен и огнезащиты конструкций в помещениях с влажным и мокрым режимом эксплуатации при относительной влажности воздуха до 90 % и температуре до 30 °C. Поверхность листов обрабатывается водостойкими грунтовками, водостойкой шпатлевкой, водостойкими красками, защищается керамической плиткой или покрытиями из ПВХ.

Гипсокартонные листы могут быть с кромкой по длинной стороне пяти типов (табл. 5.3), причем каждому из типов дается соответствующая маркировка.

При устройстве ограждений с заделкой стыков между листами обшивок и шпатлевкой применяются гипсокартонные листы с утоненными кромками типа УК и ПЛУК. Листы с кромкой типа ПК используются как внутренние слои при многослойной обшивке, для пакетов при заполнении внутренних полостей перегородок, в сборно-разборных ограждениях с креплением их к каркасу с помощью раскладки.

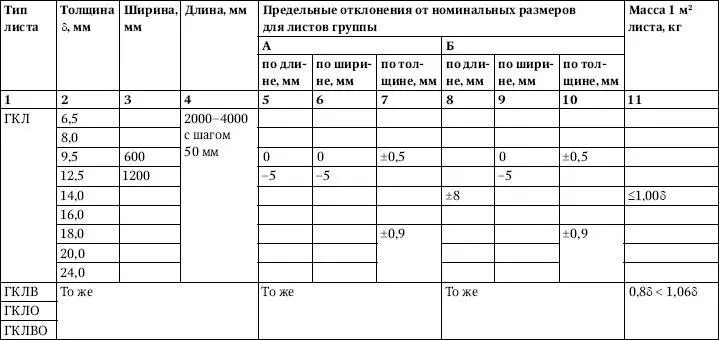

Таблица 5.1.Виды гипсокартонных листов

Таблица 5.2.Устойчивость ГКЛ к нагрузкам в зависимости от их толщины
