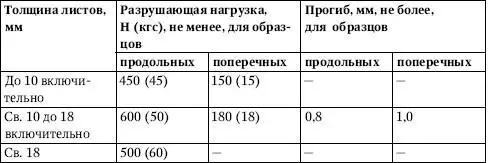

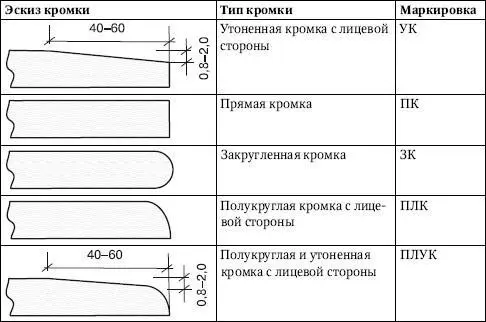

Таблица 5.3.Типы кромки ГКЛ

Для декоративной отделки внутренних поверхностей из железобетона, кирпича, дерева применяются гипсокартонные отделочные панели (ПОГ) размером 2500×(500–600)×(10–12,5) мм.

В случаях, когда необходимо обеспечить высокую теплоизоляцию, используются гипсокартонные комбинированные пане ли (ГКП). Это двухслойное изделие заводской готовности из гипсокартонного листа с наклеенным слоем теплоизоляции из пенополистирольной плиты ПСБ-С марок 15, 25 или 35 либо из минераловатной плиты на синтетическом связующем марок 175, 200.

Для ограждения электрических кабелей, обшивки вентиляционных воздуховодов, облицовки металлических балок и колонн рекомендуются гипсокартонные листы с У-образными пазами в 90 или 120°, для конструкций с изогнутой поверхностью – листы с П-образными пазами.

Для обшивки акустических подвесных потолков используются гипсокартонные листы с дырчатой или шлицевой перфорацией со слоем фильтровальной бумаги или нетканого полотна на тыльной стороне.

При декоративном оформлении мест примыкания подвесных потолков к стенам и перегородкам, а также сопряжений с криво линейными поверхностями потолков целесообразно применять гипсокартонные элементы ломаной формы длиной до 2500 мм с длиной развертки сечения не более 500 мм из листов толщиной К, равной 9,5 или 12,5 мм, с У-образными пазами (рис. 5.3).

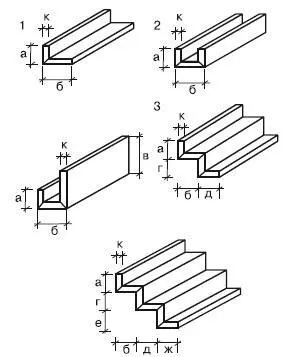

Рис. 5.3.Варианты гипсокартонных элементов: 1 – угловой; 2 – П-образные; 3 – ступенчатые а + г + е + б + д + ж < 500 мм

Для криволинейных циркульных поверхностей в подвесных потолках, перегородках или при облицовке стен рекомендуются гипсокартонные изогнутые элементы (рис. 5.4). Минимальные радиусы гибки гипсокартонных листов во влажном состоянии при толщине листа 6,5; 9,5 и 12,5 мм составляют соответственно не менее 300, 500 и 1000 мм, а в сухом состоянии для тех же толщин – 1000, 2000 и 2750 мм.

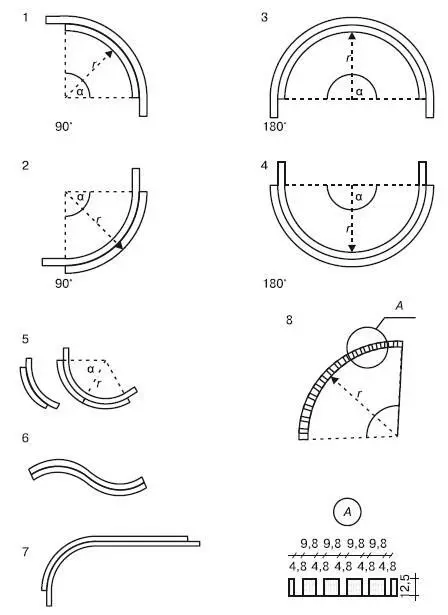

Рис. 5.4.Гипсокартонные криволинейные элементы: 1, 2– с углом 90°; 3, 4 – с углом 180°; 5 – с любым углом до 180°; 6 – S-образный; 7 – изогнутый по длине; 8 – криволинейный элемент со шлицевыми пазами

Криволинейные поверхности подвесных потолков и перегородок с радиусом кривизны 100–400 мм требуют использования гипсокартонных листов шириной от 150 до 520 мм со шлицевыми параллельными пазами (см. рис. 5.4, 8).

Чтобы сделать каркас перегородки или потолка, используя ГКЛ, потребуются холодногнутые профили из листовой оцинкованной стали (табл.5.4). Подойдут и деревянные антисептированные бруски влажностью не более 12 ± 3 %, но использовать их можно только в помещениях с сухим и нормальным температурно-влажностным режимом. Для каркаса подвесного потолка потребуются бруски сечением 48×24, 50×30 или 60×40 мм, а для облицовки стен– бруски сечением 40×25 мм.

Если потолки или перегородки имеют криволинейные поверхности, то для устройства каркаса подойдут гнутые выпуклые и вогнутые металлические профили 60×27 мм длиной 2600, 3500 и 4000мм с радиусами кривизны 500-1000; 1001–2000;2001-3000; 30001-4000; 4001–5000 мм.

В комплекте с элементами каркаса и гипсокартонными листами при устройстве ограждений используются крепежные изделия, самонарезающие шурупы, клеевые и шпатлевочные составы, уплотните ли, герметизирующие составы, звуко– и теплоизоляционные материалы. К крепежным изделиям относятся подвесы для каркасов подвесных потолков, дюбели и анкерные элементы для крепления каркаса к несущим конструкциям, соединительные элементы для стыкования профилей каркаса, дюбели и крючки для крепления.

Перечень подвесов (табл. 5.5) включает изделия заводской готовности для крепления к несущим конструкциям перекрытия или покрытия металлических профилей или деревянных брусков (3) каркаса подвесного потолка. Для подвешивания каркаса из металлических профилей ПП 60/27 рекомендуются подвесы с зажимом и тягой(4), комбинированный подвес(5) и нониусные подвесы (10,11), для каркаса из профилей Т 24 – подвесы с зажимом и тягой (1, 2) и нониусный подвес (6). Прямой подвес (7–9) используется при относе подвесного потолка от базового менее чем на 130 мм.

Для соединения металлических профилей ПП 60/27 каркаса по двесного потолка в одном уровне используется одноуровневый соединитель, а для соединения в различных уровнях – двухуровневый соединитель (рис. 5.5).

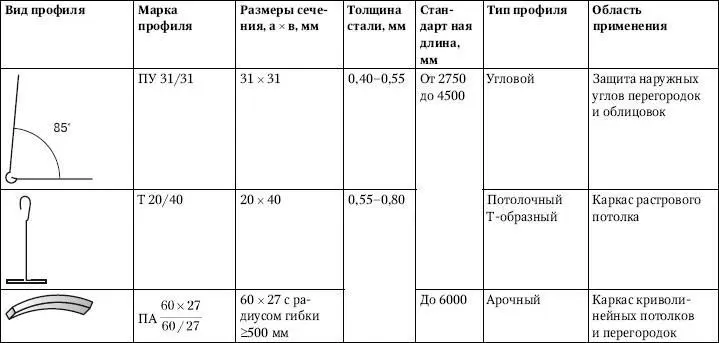

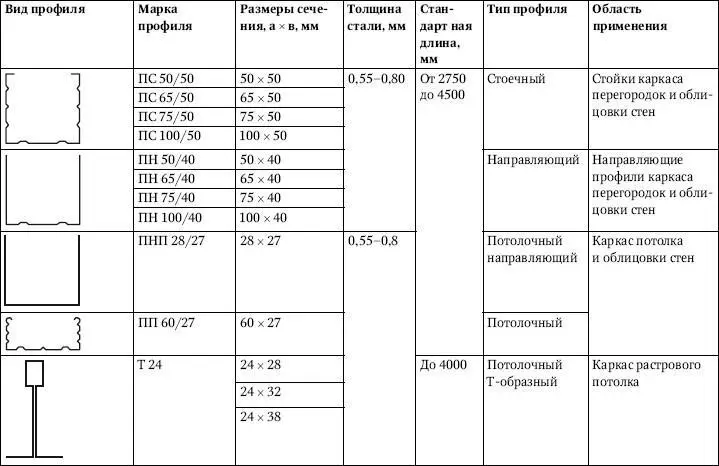

Таблица 5.4.Холодногнутые профили из листовой оцинкованной стали для крепежа ГКЛ

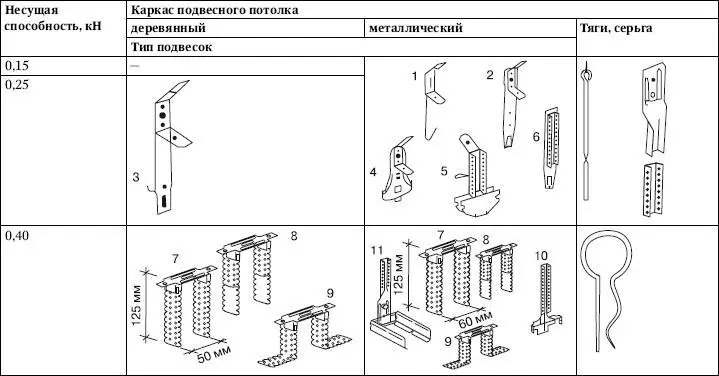

Таблица 5.5.Номенклатура подвесов для крепежа ГКЛ

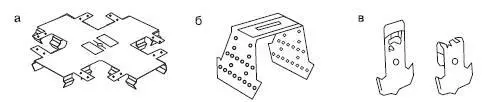

Рис. 5.5.Одноуровневый (а) и двухуровневые (б, в) соединители металлических профилей каркаса подвесного потолка

Стыкование профилей ПП 60/27 по длине проводится с помощью специальных удлинителей, а профилей Т-образного типа Т 24 в кассетном потолке предусмотрено конструкцией самого профиля.

Осветительные приборы массой до 6 кг на метр длины листа присоединяются к обшивке подвесного потолка металлическими и пластмассовыми разжимающимися дюбелями (подходят для конструкций с воздушной полостью) и проходными анкерами (рис. 5.6). Тем же способом прикрепляются к перегородкам из гипсокартона картины, полки, светильники, или же используются специальные крючки (рис. 5.7). Допустимая нагрузка на анкер зависит от толщины обшивки.

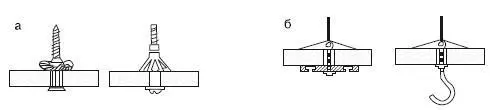

Рис. 5.6.Разжимающиеся дюбели (а) и проходные анкеры (б) для крепления к обшивке подвесного потолка светильников, штор

Для крепления гипсокартонных листов к каркасу и металлических профилей и деталей между собой применяются самонарезающие или прокалывающие шурупы (табл. 5.6 и 5.7).
