Для заделки стыков между гипсокартонными листами с кромками типа УК используются шпатлевка в комплексе с армирующей лентой из бумаги либо стекловолокна с перфорацией или без перфорации.

Швы между гипсокартонными листами с кромками типа ПЛУК без применения армирующей ленты заделываются при помощи шпатлевки. Стыки между гипсокартонными листами обшивки поверхностей тоже заделываются шпатлевочными составами. Для бескаркасного крепления гипсокартонных листов к стенам при их облицовке используется монтажный клей или шпатлевка. При необходимости перед применением клея поверхности можно загрунтовать. Зазоры между направляющими профилями металлического каркаса перегородок, полом и потолком уплотняются при помощи специальной ленты, например, из пенополиуретана или латексной пенорезины. Такая лента обеспечивает достаточный уровень звукоизоляции. Для звукоизоляции перегородок применяются и минераловатные или стекловатные плиты на синтетическом связующем.

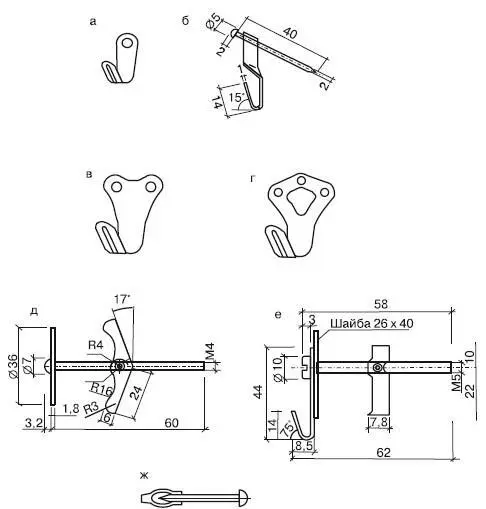

Рис. 5.7.Крючки (а – г), анкеры (д, е) и дюбели (ж) для навески на перегородки из гипсокартонных листов предметов и оборудования массой: а – до 5 кг; б – до 5 кг (по ТУ 400-28-371); в – до 10 кг; г– до 15 кг; д – 30–40 кг (по ТУ 400-28-369); е– 20–30 кг (по ТУ 400-28-370); ж– 20 кг (по ТУ 36-941)

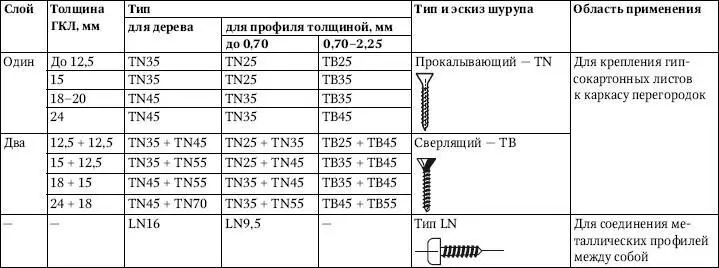

Таблица 5.6.Номенклатура шурупов зарубежного производства

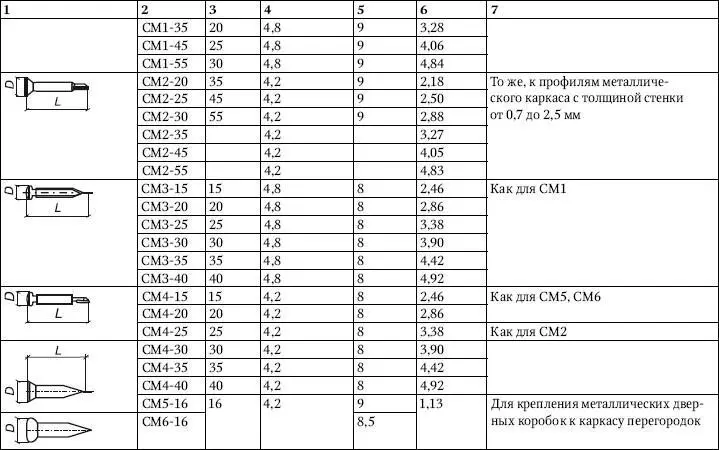

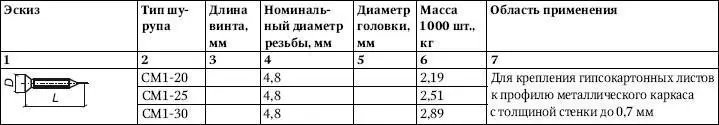

Таблица 5.7.Номенклатура шурупов отечественного производства

Перегородки из гипсокартонных листов проектируются с металлическим каркасом, одинарным или двойным, со звукоизоляционным заполнением из минераловатных или стекловатных плит, с одно-, двух– или трехслойной обшивкой ГКЛ (табл. 5.8).

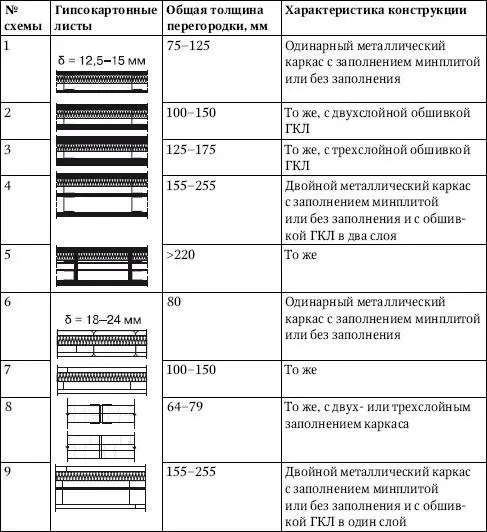

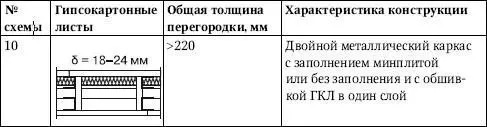

Таблица 5.8.Номенклатура каркасно-обшивных перегородок из ГКЛ

При прокладке трубопроводов и других коммуникаций в толще перегородки используется металлический каркас с двойными раздвинутыми стойками, заполнитель – материалы класса НГ. При прокладке коммуникаций внутри перегородок с горючими материалами конструкция таких проходок не должна уменьшать огнестойкость и увеличивать пожарную опасность этих конструкций.

В помещениях с сухим и нормальным температурно-влажностным режимом перегородки проектируются с металлическим или деревянным каркасом и обшивкой из стандартных гипсокартонных листов ГКЛ.

В помещениях с влажным и мокрым режимом перегородки проектируются с металлическим каркасом и обшивкой из ГКЛВ или ГКЛВО, лицевую поверхность которых рекомендуется защищать водостойкими грунтовками, шпатлевками, красками, керамической плиткой или покрытиями из ПВХ.

Противопожарные перегородки проектируются с металлическим каркасом и обшивками из гипсокартонных листов ГКЛО и ГКЛВО при заполнении воздушной полости между обшивками минераловатной теплоизоляцией.

В помещениях с ненормируемым индексом изоляции воздушного шума перегородки проектируются без заполнения воздушной полости между обшивками звукоизоляционным материалом.

Перегородки повышенной прочности проектируются с металлическими стойками каркаса из спаренных в двутавр профилей ПН, заполнением из гипсокартонных листов толщиной 12,5-24 мм и обшивкой с одной или двух сторон по типу обычных перегородок (см. табл. 5.8, схема 8).

Следует учитывать, что нормативные документы, регламентирующие данный вид работ, были в свое время пересмотрены и взамен СНиП 2.01.02–85 постановлением Минстроя РФ от 13 февраля 1997 г. № 18-7 с 1 января 1998 г. введены в действие СНиП 21-01-97.

Перегородки с металлическим каркасом при пределе огнестойкости (EI) не менее 45 мин применяются в качестве противопожарных перегородок I типа при классе их пожарной опасности К0.

Не рекомендуется использовать каркасно-обшивные перегородки из гипсокартонных листов для шахт дымоудаления. Перегородки с индексом звукоизоляции менее 41 дБ запрещается применять в помещениях с нормируемым уровнем шума.

Перегородки подвергаются сочетанию вертикальных (собственный вес и от навески оборудования) и горизонтальных (от ветра, эксплуатационная нагрузка и сейсмическая) нагрузок. При этом ветровая нагрузка принимается равной 0,2 W 0, где W 0– скоростной напор ветра. Сейсмическая нагрузка для районов с сейсмичностью 7, 8 и 9 баллов составляет соответственно 6,5, 12,8 и 25,6 кгс/м 2.

Для конструктивных схем, приведенных в табл. 5.8, высота перегородок с металлическим каркасом из профилей толщиной 0,6 мм не должна превышать указанной в табл. 5.9 и 5.10.

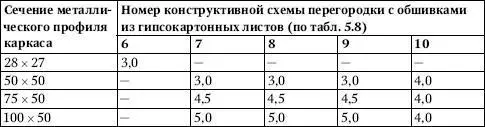

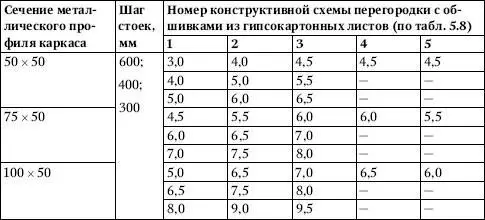

Таблица 5.9.Допускаемая высота (в метрах) перегородок с обшивкой из гипсокартонных листов толщиной 12,5 мм

Таблица 5.10.Допускаемая высота (в метрах) перегородок с обшивками из гипсокартонных листов толщиной 24 мм

При вертикальном размещении гипсокартонных листов обшивки шаг стоек каркаса не превышает 600 мм, а при горизонтальном – не более 1250 мм (табл. 5.11).

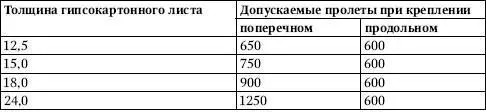

Таблица 5.11.Допускаемые пролеты гипсокартонных листов в перегородках

Предусматривается стыковка стоек каркаса по длине методом насадки или встык с дополнительным профилем. При стыковании насадки длина нахлестки l должна быть не менее 10-кратной высоты h сечения стыкуемых профилей. При использовании дополнительного профиля его длина должна быть не менее 20-кратной высоты стыкуемых профилей (рис. 5.8).

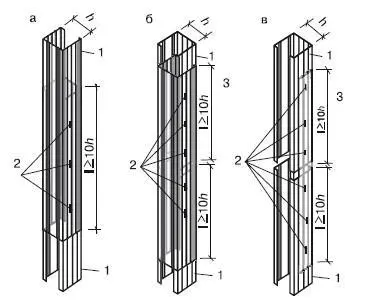

Рис. 5.8.Стык металлических стоечных профилей, выполненный методом насадки (а) и встык с дополнительным профилем (б, в): 1– стыкуемые профили; 2– шурупы; 3 – дополнительный профиль
