Навеска мебели и других предметов массой до 15 кг на обшивку из гипсокартонных листов перегородок осуществляется с помощью крючков (рис. 5.14). При креплении предмета в нескольких точках расстояние между точками крепления в сантиметрах должно быть не более значения, соответствующего усилию в килограммах, приходящемуся на один крепежный элемент.

Навесное оборудование, стенные шкафы или полки массой от 15 до 40 кг крепятся в двух точках с помощью дюбелей (см. рис. 5.14). Максимальная нагрузка на дюбель не должна превышать величин, указанных в табл. 5.12.

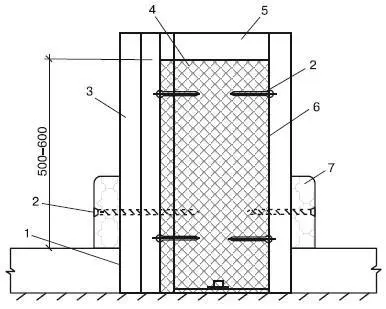

Рис. 5.13.Конструкция узла примыкания перегородки к полу в помещениях складов: 1– гидроизоляция; 2– самонарезающий шуруп; 3– обшивка из ГКЛ; 4 – минераловатная плита; 5– профиль ПС; 6– оцинкованный лист, 5 = 0,06 мм; 7– плинтус

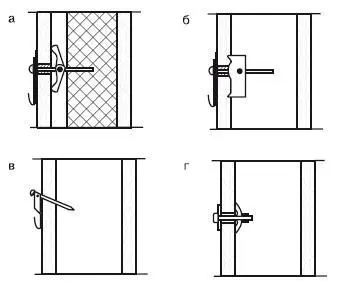

Рис. 5.14.Конструктивные решения навески предметов на обшивку из гипсокартонных листов перегородок с применением анкеров (а, б) крючков (в) и дюбелей (г)

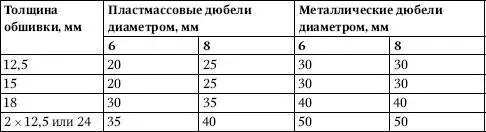

Таблица 5.12.Максимальная нагрузка на дюбель, кг

Крепление тяжелого стационарного навесного оборудования рекомендуется предусматривать через закладные детали в виде полос или профиля ПС с закреплением их к стойкам каркаса.

Дверную коробку стойки металлического каркаса перегородки необходимо усилить с помощью деревянных брусков для двери массой до 30 кг или дополнительного металлического профиля толщиной не менее 2 мм при массе двери более 30 кг.

Работы по облицовке стен зависят от состояния поверхности. Крепление гипсокартонных листов и отделочных гипсокартонных панелей к каркасу может осуществляться на клею или на шурупах, а гипсокартонных комбинированных панелей (ГКП) – на клею. При креплении облицовки на клею площадь клея должна составлять не менее 30 % площади гипсокартонного листа.

При креплении гипсокартонных листови гипсокартонных комбинированных панелей на клею поверхность очищается и разбивается на захватки с разметкой мест установки листов.

На поверхности стен, а также на гипсокартонные листы и панели клей (шпатлевка) наносится зубчатым шпателем сплошными продольными полосами и по периметру (рис. 5.15, а).

При неровностях стены до 20 мм гипсокартонные листы устанавливаются по маякам на клею, который наносится лепками вдоль листов или панелей с интервалом 35 см и с минимальным интервалом по периметр у. При этом опорные маяки располагаются на поверхности стены вертикальными рядами с расстоянием между рядами 600 мм по 3–4 марки в ряду из расчета 4–6 шт. на одну панель (рис. 5.15, б).

При неровностях стены более 20 мм наклеиваются полосы шириной 10 см из гипсокартонных листов, ориентированных по периметру листов облицовки (рис. 5.15, в).

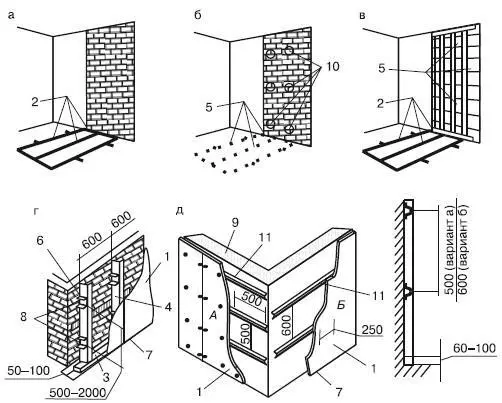

Рис. 5.15.Устройство облицовки при ровной поверхности стен: 1– облицовка; 2 – клей (шпатлевка) «Фугенфюллер»; 3 – ПН-профиль; 4 – ПС-профиль; 5– клей «Перлфикс»; 6– кронштейн; 7– герметик; 8 – дюбель; 9– стена; 10– маяки; 11– профиль Л-образного сечения

Зазоры между облицовкой, полом и потолком заделываются полосами эластичного материала.

Устройство облицовки из гипсокартонных листов по каркасу из профилей ПН и ПС выполняется аналогично конструкциям перегородок. При использовании облицовочных панелей и профилей Л-образного сечения или деревянных брусков их прикрепляют с помощью дюбе лей к стене с шагом, равным ширине панели, и устанавливают гипсокартонные листы, прикрепляя к каркасу самонарезающими шурупами, которые должны проникать в металлический каркас на глубину не менее 10 мм, а в деревянный – на глубину не менее 20 мм (рис. 5.15, г).

Схемы облицовки стен гипсокартонными листами и отделочными панелями типа ПОГ предусматривают крепление на клею или самонарезающими шурупами к каркасу (рис. 5.16).

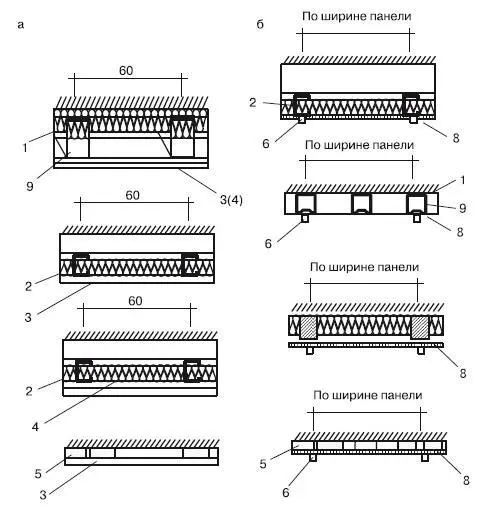

Рис. 5.16.Схемы облицовки стен гипсокартонными листами (а) и декоративными гипсокартонными панелями ПОГ (б): 1– прямой подвес; 2– стоечный профиль; 3– однослойная обшивка ГКЛ; 4– двухслойная обшивка ГКЛ; 5– клей; 6– раскладка; 7– деревянный брусок каркаса; 8 – панель ПОГ; 9– профиль ПП 60/27

Металлический каркас выполняется из профилей ПН 28/27 в комплекте с профилями ПП 60/27 или из комплекта профилей ПН и ПС. Он устанавливается с относом от стены и закрепляется к стене на прямых подвесах. Крепление элементов каркаса к стенам, потолку и полу по периметру облицовки следует предусматривать на дюбелях, располагаемых с шагом не более 1 м, а при использовании для крепления стоек каркаса прямых подвесов их шаг не должен превышать 1,5 м (рис. 5.17).

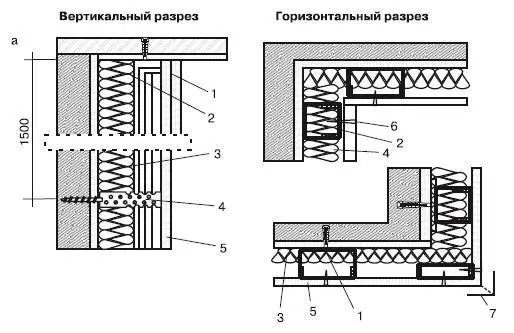

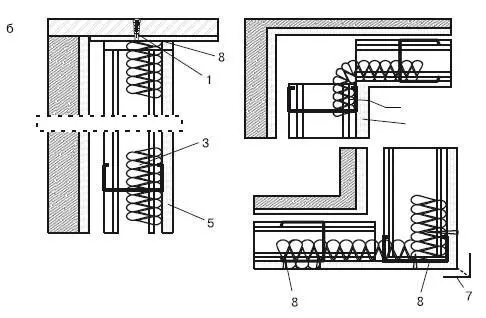

Рис. 5.17.Конструктивное решение узлов облицовки стен по каркасу на прямых подвесах (а) и на относе (б): 1 – дюбель; 2 – каркас из профилей ПНП и ПП; 3 – минераловатная плита; 4 – прямой подвес; 5 – обшивка ГКЛ; 6 – самонарезающий шуруп; 7 – угловой профиль; 8 – каркас из профилей ПН и ПС

Обшивка каркаса гипсокартонными листами производится аналогично конструкциям перегородок. Стыки между гипсокартонными листами и комбинированными панелями следует решать аналогично конструкциям перегородок со шпатлевкой. Стыки между отделочными гипсокартонными панелями типа ПОГ проводятся с раскладками.

Облицовка стен с усилением теплоизоляции гипсокартонными комбинированными панелями выполняется на клею (рис. 5.18).

Рис. 5.18.Конструктивное решение облицовки стен гипсокартонными комбинированными панелями на клею (шпатлевка) (а, б), в подоконной нише (в) и внутреннем углу стены: 1– герметик; 2– гипсокартонная комбинированная панель; 3 – клей (шпатлевка) «Фугенфюллер»; 4 – кромочная лента; 5– пол; 6– клей «Перлфикс»; 7– шпатлевка
