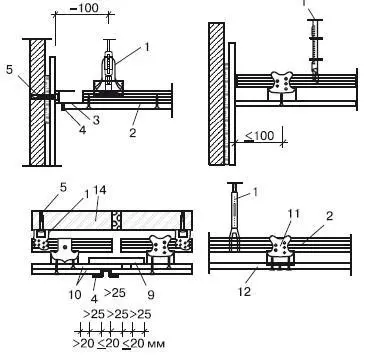

Рис. 5.25.Конструкции узлов подвесного потолка с двухосным в двух уровнях металлическим каркасом: 7 – подвес; 2– потолочный профиль 60/27; 3 – направляющий профиль 28/27; 4 – кромочный защитный профиль; 5 – анкерный элемент; 6– разделительная лента; 7– штукатурка (облицовка) из ГКЛ; 8 – шуруп; 9– планка из ГКЛ; 10 – два листа ГКЛ; 77– двухуровневый соединитель; 72 —лист ГКЛ; 13– стена; 14 – перекрытие

В надпотолочном пространстве запрещена прокладка сгораемых элементов. Для осмотра надпотолочного пространства проводятся смотровые лючки огнестойкостью не ниже огнестойкости подвесного потолка.

Шаг подвесов и основных профилей или бр усков каркаса для сплошных потолков принимается по табл. 5.15.

Шаг несущих профилей или брусков каркаса принимается равным 500 мм при поперечном размещении гипсокартонных листов и 400 мм при продольном размещении их относительно несущих профилей или брусков каркаса.

В потолках для огнестойкости перекрытий применяется каркас из металлических потолочных профилей сечением 60×27 мм.

В качестве огнезащитного теплоизолирующего материала в подвесных потолках используются негорючие минераловатные или стекловатные плиты толщиной не менее 50 мм.

Гипсокартонные листы в подвесных потолках следует располагать поперек несущих профилей каркаса (рис. 5.26).

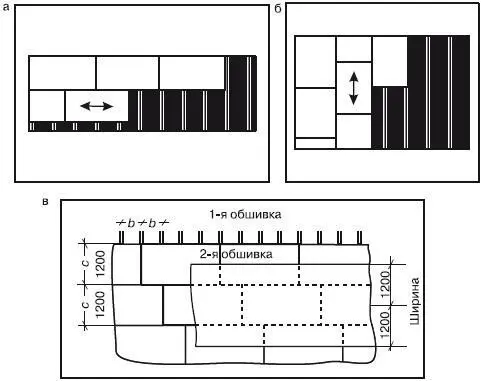

Рис. 5.26.Схемы размещения гипсокартонных листов в подвесных потолках поперек несущих профилей (а), вдоль несущих профилей (б) и смещения листов при двухслойной обшивке (в)

Шаг шурупов не должен превышать 170 мм при однослойной обшивке ГКЛ и 500 мм для первого слоя двухслойной обшивки в случае установки обоих слоев в один день (рис. 5.27).

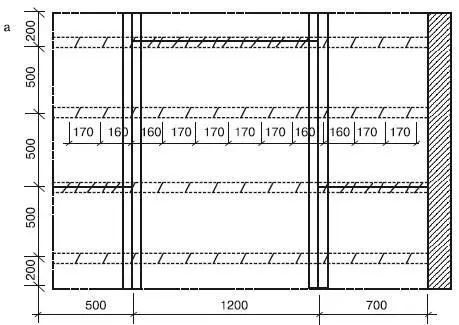

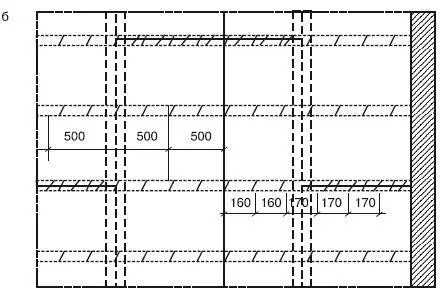

Рис. 5.27.Схемы размещения шурупов крепления однослойной (а) и двухслойной (б) обшивки в подвесных потолках

Криволинейные поверхности подвесных потолков, места оформления ступенчатого примыкания потолка к стенам, ниши для размещения светильников выполняются с применением специальных гипсокартонных элементов заводской готовности или изготовленных в построечных условиях (рис. 5.28).

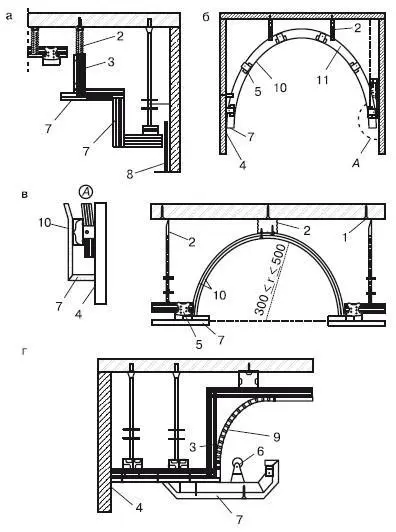

Рис. 5.28.Конструктивные решения подвесных потолков с ломаным (а), криволинейным (б, в) и комбинированным (г) очертанием поверхности: 1 – анкерный элемент; 2 – подвес; 3 – потолочный профиль 60/27; 4 – разделительная лента; 5– соединитель; 6– светильник; 7– ломаный элемент из ГКЛ; 8 – облицовка из ГКЛ; 9 – криволинейный элемент из ГКЛ со шлицевыми параллельными пазами; 10– изогнутый элемент из ГКЛ (t = 6,5); 11– изогнутый потолочный металлический профиль

Швы лицевого слоя выполняются с армирующей лентой. Швы первого слоя в двухслойной обшивке шпатлюются без армирующей ленты.

Огнезащитную облицовку несущих конструкций рекомендуется выполнять во время отделочных работ.

Защищаемые металлоконструкции следует покрывать антикоррозионными составами. Огнезащитную облицовку производят укрупненными элементами с металлическими профилями, где крепят гипсокартонные листы обшивки на шурупах, полосы подшивки из гипсокартонных листов или зажимы. Длина укрупненного элемента огнезащитной облицовки равна длине гипсокартонного листа.

При монтаже укрупненные элементы соединяются между собой с помощью самонарезающих шурупов или металлических скоб, на углах устанавливаются металлические ПУ профили, осуществляется шпатлевка.

При огнезащите деревянных стоек и балок огнезащитная облицовка из гипсокартонных листов крепится к деревянной конструкции шурупами или металлическими скобами с шагом 50 мм в местах стыкования листов облицовки.

Для огнезащитной обшивки металлических и деревянных несущих конструкций используются гипсокартонные листы ГКЛО.

Облицовка металлических балок выполняется металлическими профилями: они крепятся анкерными элементами к перекрытию и зажимами к нижней полк е балки, а гипсокартонные листы обшивки – к металлическим профилям самонарезающими шурупами (рис. 5.29, а, б, в). Шаг зажимов – не более 120 мм.

При облицовке металлических балок вкладыши из гипсокартонных листов шириной 150 мм размещаются с шагом до 600 мм вдоль стенки и до 750 мм – вдоль полки балки. Для крепления гипсокартонных листов обшивки к вкладышам и между собой используются скобы, устанавливаемые с шагом 50 мм (рис. 5.29, г, д).

Огнезащитная облицовка деревянных стоек и балок выполняется гипсокартонными листами (рис. 5.30).

Огнезащитная облицовка металлических колонн гипсокартонными листами проводится с применением металлических профилей или без них (рис. 5.31).

Металлические профили крепят к полкам колонн зажимами с шагом до 1000 мм, а обшивку к профилям – на самонарезающих шурупах.

При обшивке колонн без металлических профилей гипсокартонные листы закрепляются стальными скобами с шагом до 100 мм.

Для достижения требуемого предела огнестойкости металлических колонн и балок толщину обшивки следует принимать в зависимости от соотношения P/F или 100/5, определяемого в соответствии с данными табл. 5.16.

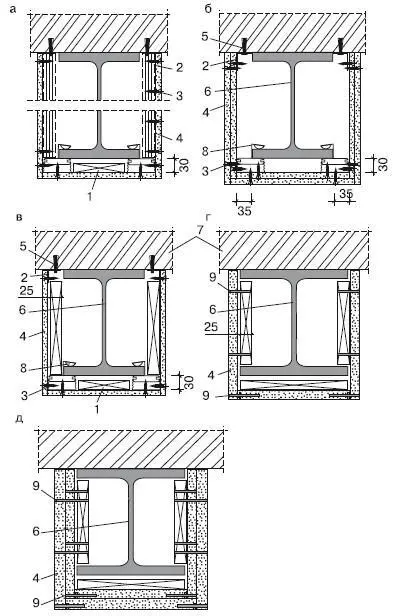

Рис. 5.29.Конструктивные решения огнезащиты стальных балок гипсокартонными листами: а – с металлическими профилями и одинарной обшивкой ГКЛО; б– то же с двухслойной обшивкой ГКЛО; в – с металлическими профилями и вкладышами из ГКЛО; г– с вкладышами из ГКЛО и однослойной обшивкой; д – то же с двухслойной обшивкой; 1– вкладыш; 2– металлический профиль; 3 – самонарезающий шуруп; 4 – обшивка из ГКЛО; 5– анкерный элемент; 6– стальной ригель; 7– перекрытие; 8 – зажим; 9– скоба

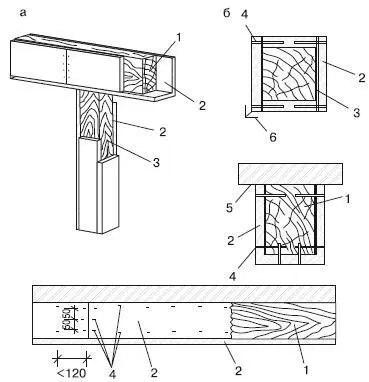

Рис. 5.30.Общий вид и конструктивное решение огнезащиты колонны и деревянной балки: 1– балка; 2– обшивка из ГКЛО; 3 – колонна; 4 – скобы; 5 – лента разделительная; 6– уголковый защитный профиль
